19.Типы задающих генераторов.

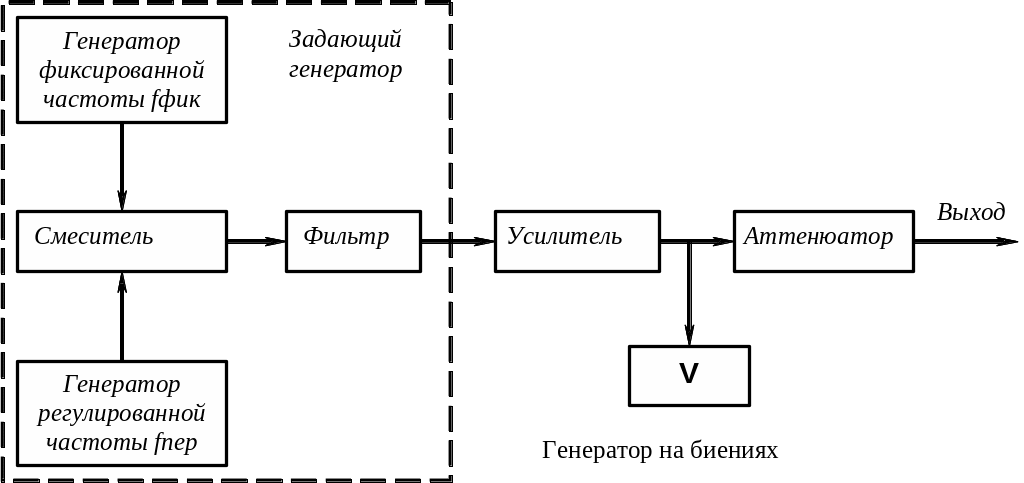

L ,C-ген-ры используются в высокочастотных ген-рах .В них исп-ся L,C-контур в режиме самовозбуждения НЧ ген-ры на биениях. Недостатки - сложность схемы, относит. нестабильность частоты, громоздкость. Ген-р на биениях: на смеситель поступают сигналы от двух ген-ров: ген-ра фиксированной частоты f фик и ген-ра с изменяемой частотой fпер. На вых смесителя образ-ся колебания разностной частоты ∆f = f фик - fпер. Далее сигнал поступает на фильтр низких частот, кот пропускает только низкочастотн разностный сигнал ∆f (до сотых долей герца). Недостатки: сложность, относительная нестабильность частоты. Он примен-ся д/низких частот.

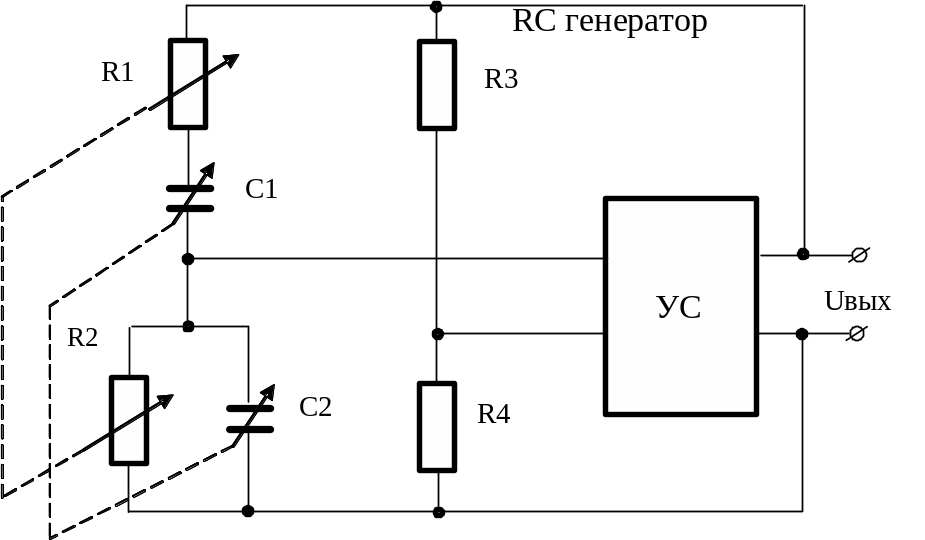

R C ген-р предст.собой двухкаскадный усилитель с RC положительной частотно-зависимой связью. Положительная обратн связь создается делителем, образованными элементами R1, C1 и R2, C2, предназначенными для обеспечения условий самовозбуждения только на одной частоте. R3 и R4 - цепи отрицательной обратной связи. Данная связь частотно-независимая. Она стабилизирует работу ген-ра во всем диапазоне частот и автоматически поддерживает уровень выходного напряжения задающего ген-ра неизменным. Данные типы задающих генераторов обладают простой схемой реализации и хорошими характеристиками. Обеспечивает простоту перестройки частоты.

20.Выходные устройства генераторов.

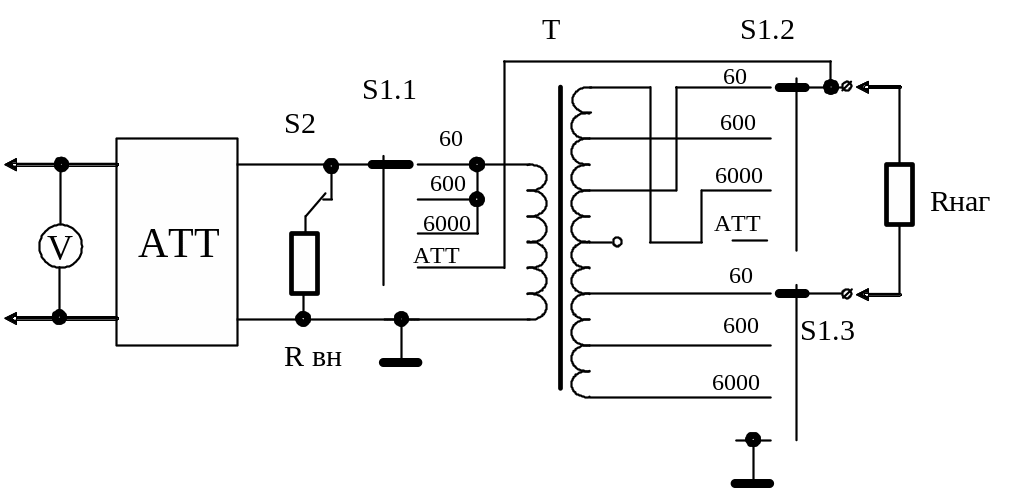

В ых усилитель преднозначен д/создания необходимой мощности на нагрузки во всем диапозоне частот. Вых устр-ва состоит из градуированного АТТ, согласующего трансформатора и вольтметра.АТТ резестивный делитель напряжения и обеспечивает при переключении ослабления сигнала N-ступенями .(Дб). Трансформатор служит д/согласования вых сопр-я АТТ с сопротивлением нагрузки . R1-сопр-е первичной обмотки согл. генератора, n-кофф.трансформации. n = .Предст собой прибор магнитоэлектрической сис-мы с выпрямителем

21.Генератор импульсных сигналов.

И мпульсн ген-ры примен. при исследовании, отладке, и настройке радиотехнич-х устр-в, при испытании импульсн-х и интегральных схем, при снятии характеристик электрон-х устр-в, при наладке вычислит устр-в. Они вырабатывают одиночн или периодич импульсы прямоугольн формы, различн амплитуды, частоты следования, длит-ти, полярности.

Ген-ры м. выдавать импульсы с регулируемыми парам-ми, не связанными выходами и независимой регулировкой параметров: опорный импульс и импульс, задержанный на определ время по отношению к опорному. Широко исп-ют ген-ры прямоуг-х импульсов, вырабатывающие импульсы обеих полярностей со ступенчатой и плавной регулировкой длит-ти, плавной регулировкой амплитуды и частоты следования. Амплитуда генерируемых импульсов меняется от нескольких мВ до 150 В, длит-тью от нескольких псек до ед-ц сек и частотой следования от сотых долей Гц до сотен МГц.

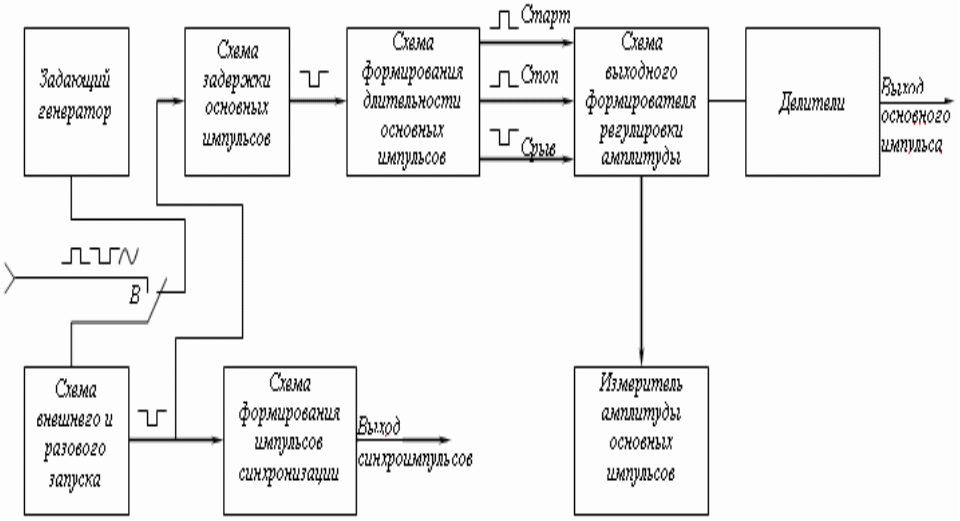

Принцип действия ген-ра на рисунке. Задающий ген-р выдает тактовые импульсы, поступающие на схему внешнего и разового запуска. Работая в автоколебательном режиме, задающий ген-р обеспечивает плавноступенчатую регулировку частоты повторения импульсов. В режиме внешнего запуска и разового пуска прибора задающий ген-р отключается от схемы внешнего и разового запуска. Сформированный по частоте и амплитуде сигнал со схемы внешнего запуска поступает на схему задержки основного импульса и на схему формирования импульсов синхронизации.

Схема формирования импульсов синхронизации выдает синхроимпульсы обеих полярностей. Ч/з коммутирующий элемент синхроимпульсы поступают на вых гнездо ген-ра. Схема задержки основного импульса выдает импульс с регулируемым временным сдвигом, а также обеспечивает режим нулевого временного сдвига основного импульса относительно импульса синхронизации ген-ра. Импульс с выхода схемы задержки основного импульса запускает схему формирования длительности основных импульсов, кот выдает стартовый и столовый импульсы с регулируемым временным сдвигом м/у ними. Поступая на схему вых формирования и регулировки амплитуды, стартовый импульс определяет начало (фронт) вых основного импульса, а стоковый - его конец (срез). Со схемы формирования длительности основных импульсов на схему вых формирователя поступает также импульс срыва, совпадающий во времени со стоповым импульсом и обеспечивающий быстрое восстановление схемы вых формирователя в исходное состояние. Схема вых формирователя и регулировки амплитуды обеспечивает формирование прямоуг импульсов с max амплитудой, определенной длительностью, частотой повторения на согласованной внешней нагрузке. Вых импульс м. плавно-ступенчато регулироваться по амплитуде от U_max до 0,01 U_max. Ч/з коммутационный элемент выходной импульс со схемы вых формирователя поступает или на вых гнездо 1:1, или на делители, дополнительно ослабляющие амплитуды импульсов в 10 и 100 раз.

Вых импульс м. плавноступеньчато регулироваться по амплитуде. Делитель обеспечивает деление импульсов по амплитуде на 10, 100. В кач-ве измерителя амплитуды используют вольтметр.
