16.Измерительные мосты переменного тока.
Мосты перемен тока используют д/измерения L, C, R и угла сдвига фаз. Для равновесного моста переменного тока условия равновесия выражается следующим соотношением: , .
В показательной форме отсюда следует, что .

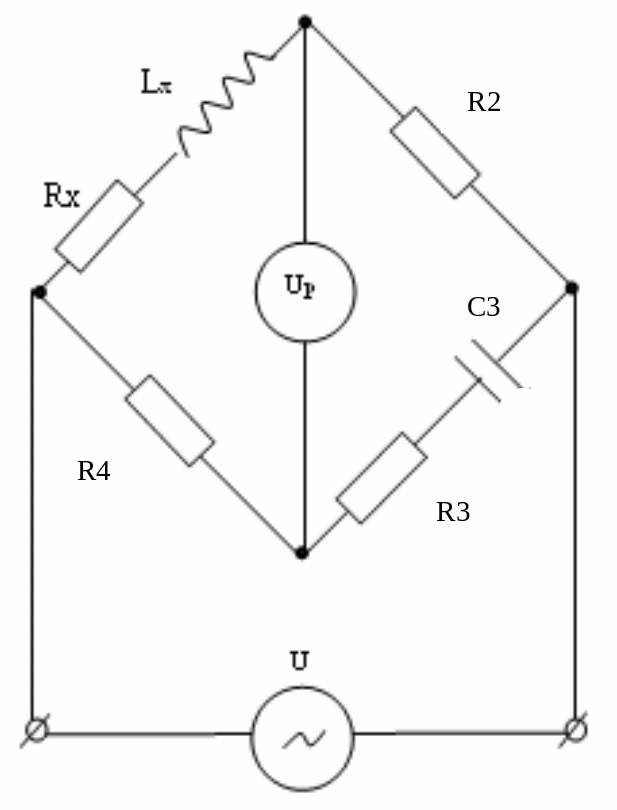

Мост для измерения индуктивности с добротностью катушки более 30.
Условие равновесия моста: ,
откуда , .
Из их совместного решения следует:
, ,
О ткуда , .

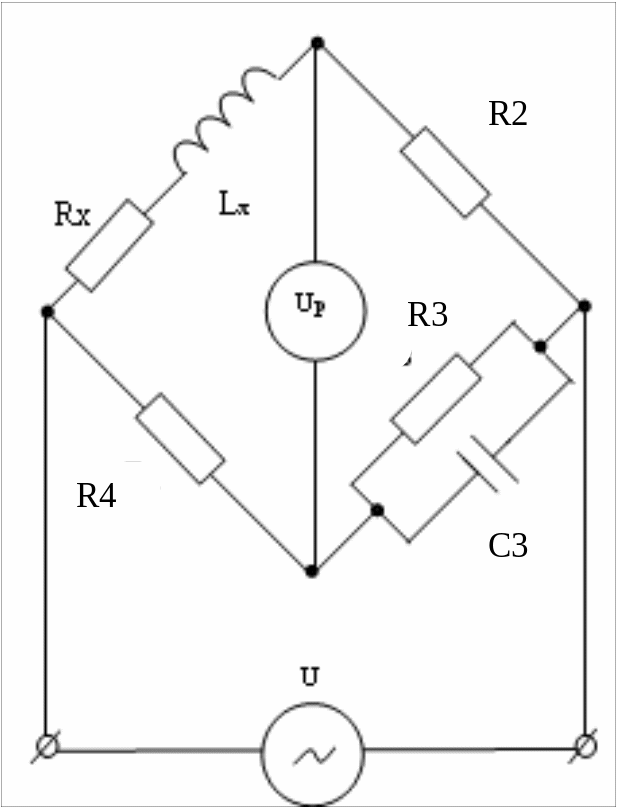

Мосты для измерения индуктивности с добротностью катушки менее 30.
Условия равновесия для данного моста:
; , ;
.
17.Измерительные генераторы. Хар-ки, требования, назначение.
ИГ – источники, вырабатывающие стабильные испытательные сигналы с известными характеристиками: с частотой, напряжением и формой. ИГ обладают высок точностью установки и стабильностью параметров выходного сигнала. Их применяют при постройке измерительных и радиоэлектрических устройств.
Снимают АЧХ, переходные характеристики устройств.
Генераторы различают:
1)По диапазону частот генерируемых сигналов: инфранизкочастотные до 20 Гц (от 0,01 кГц),низкочастотные от 20Гц до 200 кГц, высокочастотные от 200кГц до 30МГц, высокочастотные с коаксиальн. выходом от 30МГц до 10ГГц, сверхчастотные свыше 10ГГц, оптические генераторы;
2) По форме генерируемых сигналов: 1.Синусоидальные генераторы , 2.Импульсные ген-ры, 3.Ген-ры специальной формы, 4.Ген-ры шума – источники с бесконечно широким, сплошным спектром частот и калиброванным уровнем (белый шум)
3)По виду модуляции: Амплитудно – синусные, Частотно – модулир, Амплитудно – импульсные, Широтно – импульсные, Частотно – импульсные, Фазовые модуляции, Комбинированные
Генераторы характеризуются:1.диапазоном генерируемых частот, 2.точностью установки частоты и постоянство ее градуировки, 3.стабильностью генерируемых сигналов по времени, частоте, амплитуде и форм, 4.искажением генерируемых сигналов от заданной формы и зависимостью параметров выходного сигнала от внешней нагрузки
1 8.Генераторы низкой частоты.
Ген-ры характеризуются: 1.степенью нелинейных искажений гармонического вых сигнала – коэфф-т гармоник .Он равен отношению среднеквадратичного напряжения суммы всех гармоник сигнала ,кроме первой , к среднеквадратичному напр-ю 1й гармоники . Обычно выражается в % и зависит от амплитуды сигнала и мощности сигнала. 2.Диапазон генерируемых частот харак-ся -а)коэфф-ом перекрытия Ген-ры НЧ харак-ся –б)стабильностью частоты ген-ра. Определяется отношением абсолютного изменения частоты к начальной при определённых условиях в)вых сопротивлением. Значение вых. сопр-ния может регулироваться в соответствии со значением сопротивления внешн нагрузки
Измерительный ген-ор состоит из задающего ген-ра, выходного усилителя , вых устр-ва , состоящего из аттенюатора, согласующего трансформатора и электронного вольтметра . Обобщённая структурная схема НЧ генератора представлена на рис Задающий ген-ор создаёт стабильное по частоте и амплитуде синусоидальные колебания в заданном диапазоне частот .В качестве задающего ген-ра м. использоваться L,C-ген-ры , R,C-ген-ры и генераторы на биениях.
