37.Цв с двухтактным интегрированием.
С
ущественно
лучшие результаты м. получить при
использовании м-дов времяимпульсного
преобразования с двухтактным
интегрированием. В этих приборах сначала
интегрируется за определенный интервал
времени Т1
(приблизительно или кратный периоду
помехи промышленной частоты) измеряемое
напряжение Ux,
а затем противоположное ему по знаку
образцовое U0,
до момента полного разряда интегратора.

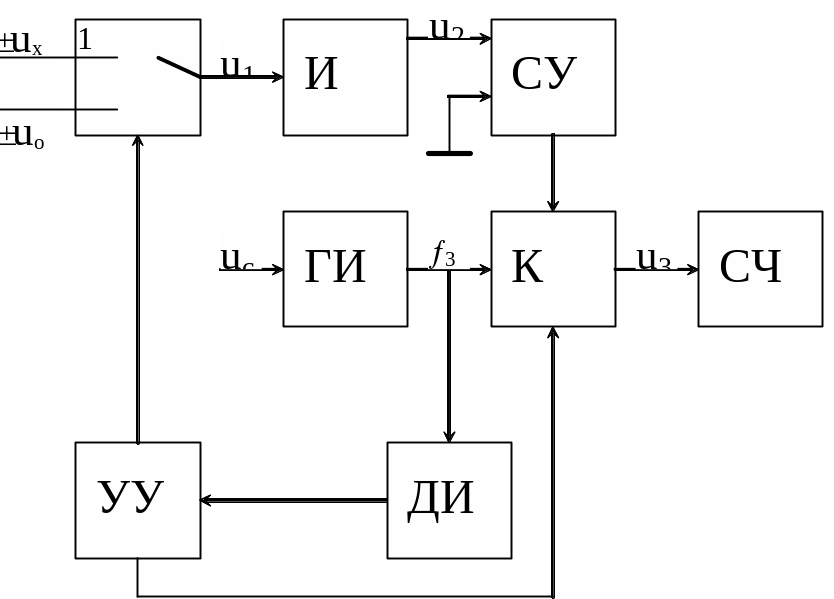

И- интегратор; П- переключатель; СУ- сравнивающее устройство; ДИ- делитель импульсов; УУ- устройство управления
В момент времени
t0
переключатель устанавливается в
положение 1, поэтому на протяжении
времени Т1,
от t0
до t1,
на вход U
поступает входн напряжение Ux,
а его вых напр-е изменяется по закону
,
где τ- постоянная интегрирующей цепи.
Интервал времени
Т1,
задается делением вых импульсов, частоты
fз
ген-ра импульсов посредством делителя
импульсов, причем частота fз
поддерживается
пропорциональной частоте сети, подаваемой
на ГИ c
напряжением сети Uc.
Поскольку в конце 2-го такта Т2
вых напр-е интегратора равно нулю, то
можно написать:
и
.
Н
а
время Т2
от момента t1
на вход U
подключается образцовое напр-е U0
до момента равенства вых напряжения
нулю, что фиксируется СУ. СУ от t1
до t2
открывает
ключ, ч/з который импульсы от ГИ проходят
на счетчик, поскольку интервал времени
,
то количество импульсов, прошедших на
счетчик:
.
Преимущества:
возможность измерения напр-я низкого
уровня, что достигается благодаря
интегрированию вход. сигнала, за время
равное или кратное периоду симметричных
помех. Погрешность их почти не зависит
от const
времени интегрируемой цепи, а также от
изменения частоты fзад.
Основная приведенная погрешность: 0,005
%. Время 1го измерения 30-100 мкс. Низкий
предел измерения, 10 мВ, обеспеч. при
разреш. способности 10-7
В.
38.Цв последовательного кодирования.

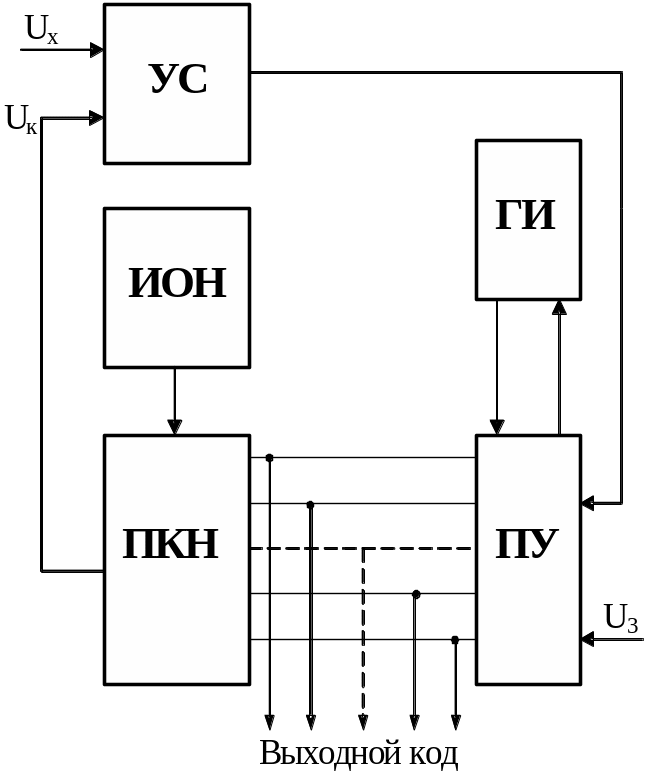

У
С-
устройство сравнения; ГИ- ген-р импульсов;
ИОН-источник опорного напряжения; ПКМ-
программатор компенсирующего напр-я;
ПУ -программное устройств
В данном ЦВ исп-ся аналогово-цифровое преобразование развертывающего уравновешения с поразрядным приближением. Измеряемое напряжение Ux сравнивается со ступенчато-изменяющимся компенсирующим напряжением. Значение веса ступенек напряжения выбирается равным 1/2; 1/4; 1/8;…1/2n значений образцового напр-я U0.
При этом U0 - это max значение измеренного напряжения. Данный ЦВ отличается от частотно-импульсного тем, что выходной код N формируется не путем заполнения счетчика одинаковыми мерами, а вырабатывается поразрядно программным устройством по результатам анализа вых сигнала.
Импульс запуска Uз осуществляет начальную установку ПУ, сброс компенсирующего напряжения Uk и запуск ГИ.
П
осле
прихода 1-го тактового импульса от ГИ,
ПУ выставляет “1” в старшем разряде
выходного кода, что приводит к появлению
на выходе ПКМ компенсирующего напряжения
.
Устройство УС сравнивает это напряжение
с Ux
и если Ux>Uk1,
то на выходе УС остается положительное
напряжение и ПУ оставляет “1” в первом
старшем разряде. В момент прихода второго
импульса ПУ опять выставляет “1” во
втором старшем разряде выходного кода,
имеющего вес 1/4. Преобразователь
кодирующего напряжения преобразует
этот и на выходе образуется напряжение
.
Если Ux>Uk, то напряжение на выходе УС не меняется. Если же Ux< Uk, то напряжение на выходе УС меняет знак.
ПУ, проанализировав
знак этой разности, определяет
перекомпенсацию и сбрасывает “1”во
втором старшем разряде, оставляя там
“0”. При этом уровень Uk2
исключается из компенсированного
напряжения. После прихода третьего
тактового импульса ПУ вырабатывает “1”
в третьем разряде с весом 1/8. Напряжение
суммируется с Uk1.
Если УС показывает, что перекомпенсация не наступила, т.е. Uk<Ux, то ПУ выставляет “1”в четвертом разряде. С приходом следующего тактового импульса компенсирующее напряжение вырастает с весом 4/16 и т.д.
Преобразование продолжается до тех пор, пока не будет Uk=Ux. В этот момент ПУ заканчивает преобразование, останавливает ГИ, выдает сигнал готовности выходного кода для считывания.

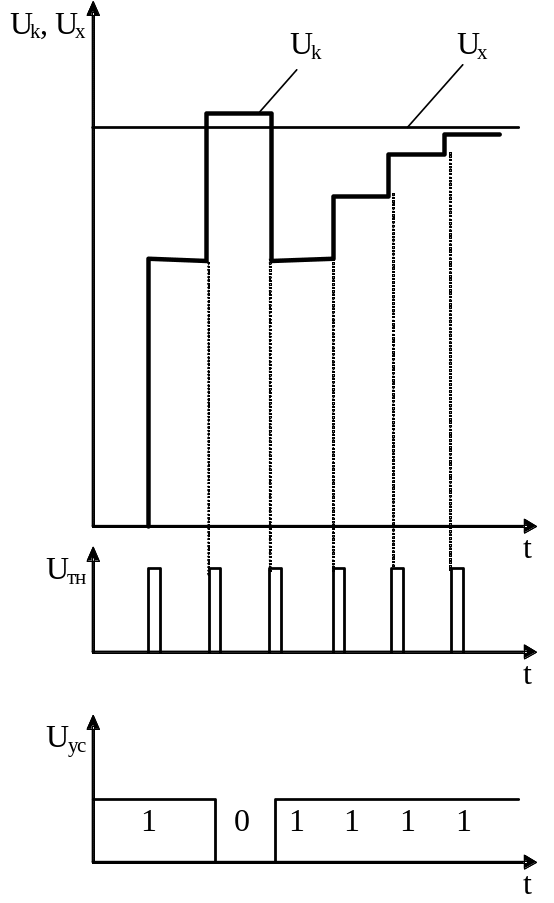

Временные диаграммы характеризующие работу ЦВ последовательного кодирования. Быстродействие таких ЦВ 105-106 преобразований в секунду. Погрешность ± 0,15 UН/Ux.
