3. Назначение, основные ттх, общее устройство, порядок установки и обезвреживания противотанковой мины тм-62м с мвч-62.

ТМ-62М Основная базовая модель. Корпус металлический. Ручка для переноски тканевая съемная. В основном предназначена для минирования с использованием прицепных или самоходных гусеничных раскладчиков (заградителей), вертолетных систем минирования, а также в тех случаях, когда вероятно возникновение необходимости поиска и снятия мин своими войсками. Может также использоваться и для минирования вручную. Может устанавливаться как на поверхность земли, так и в грунт, снег, воду. Хорошо обнаруживается всеми типами металлодетекторов (миноискателей), щупами, поисковыми собаками.

ТТХ

• Материал корпуса……………………………. .металл.

• Масса……………………………………….…..9.5-10 кг.

• Масса взр.вещества (тротил, ТГА, МС)………7-7.5 кг.

• Диаметр…………………………………………32 см.

• Высота с МВ-62………………………….…….12.8 см.

• Высота с МВШ-62……………………….……..100.2 см.

• Диаметр датчика цели……………………….…9 см.

• Чувствительность……………………………….200-500 кг.

• Температурный диапазон применения……….-60 --+60 град.

Устройство мин

Мины серии ТМ-62 (рис 1-7) отличаются материалом корпуса и имеют одинаковое строение. Мина состоит из корпуса, снаряжённого зарядом ВВ. В корпусе имеется стакан с резьбой. В нижней части стакана имеется дополнительный детонатор. Место сочленения взрывателя дополнительно герметизируется резиновой прокладкой. На минах имеется ручка для переноски. При хранении мин стакан с резьбой закрывается пробкой.

а                                                                         б

Рис. 1. Мина ТМ-62М:

а — общий вид мины с взрывателем МВЧ-62 в транспортном положении; б — разрез мины с пробкой; 1 — корпус; 2- пробка; 3-прокладка; 4-заряд; 5-дно; 6-дополнительный детонатор; 7-проушина для крепления ручки

Взрыватель МВЧ-62 (рис. 8.) состоит из пластмассового корпуса с контактным датчиком цели, часового механизма дальнего взведения, ударного механизма, переводного крана, заглушки с детонатором, предохранительной чеки.

Воздействие на контактный датчик обеспечивает срабатывание взрывателя.

Часовой МДВ обеспечивает переведение взрывателя из транспортного положения в боевое с замедлением в 120 с.

Переводной кран закреплён в гнезде щитка. Он служит для перевода взрывателя из боевого в транспортное положение с помощью специального ключа (рис. 8, б).

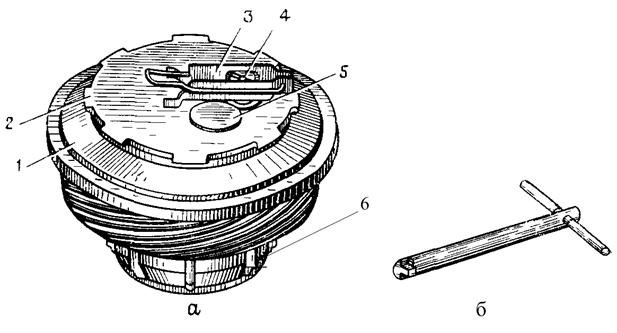

Рис. 8. Взрыватель МВЧ-62:

а — общий вид; б — ключ для перевода взрывателя в транспортное положение; 1 — коническое основание; 2 — щиток; 3 — предохранительная чека; 4 — кнопка; 5 — резиновый колпачок; 6 — заглушка.

Заглушка закрывает механизм взрывателя снизу. Она ввинчена в корпус на лаке. Отвинчивание заглушки у МВЧ-62 запрещается! В заглушке закреплён детонатор.

Для ввинчивания взрывателя в мину служит ключ, изображённый на рисунке 9.

Обезвреживание

МВЧ-62

Взрыватель переводится из боевого положения в транспортное поворотом с помощью ключа переводного крана по ходу часовой стрелки на ѕ оборота; повернуть ключ в исходное положение (против хода часовой стрелки) и вынуть его из гнезда; надеть на кнопку пускателя предохранительную чеку и запереть её защёлкой.
