Тема 5.
1.Назначение, состав комплекта КР-Е (КР-И, КР-О)
2. Назначение, общее устройство, ТТХ, порядок подготовки к работе миноискателя ИМП.

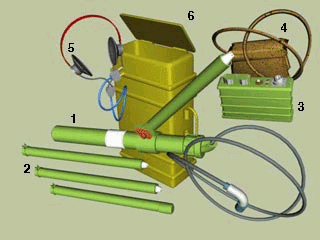

Миноискатель ИМП предназначен для обнаружения, находящихся в грунте, снегу, под водой и за иными преградами из немагнитных материалов, предметов изготовленных их черных или цветных металлов или изделий, содержащих в своем составе металлические предметы. Миноискатель ИМП полупроводниковый индукционного типа состоит из:
1)Поисковый элемент цилиндрической формы с соединительным кабелем, поворотным узлом и укороченной штангой;
2)Три удлинительные штанги с пружинными скобами для закрепления кабеля. Две штанги имеют внутреннюю резьбу для соединения между собой, а одна имеет резьбу только с одной стороны;
3)Усилительный блок, одновременно являющийся и контейнером для источников питания;
4)Брезентиовая сумка с чересплечным ремнем, предназначеная для переноски усилительного блока и наушников (головных телефонов);
5)Головные телефоны;
6)Укладочный ящик ( транспортная упаковка).
ТТХ:
Полная масса в упаковке 6 кг.
Масса поисковой части2.1 кг.
Глубина обнаружения: противотанковых мин типа М15 - до 40см. противопехогтных мин типа М14 - до 8см.
Допустимая глубина погружения в воду - 1.2-1.5 м.
Время непрерывной работы с одним комплектом источников питания - 80 часов
Проверяемая площадь за 1 час: стоя - 250 кв.м лежа - 100 кв.м.
Для пользования миноискателем необходимо:
- извлечь составные части из ящика, свинтить штанги для работы стоя или лежа;
-закрепить кабель в зажимах штанг и привинтить его к разъему усилительного блока;
-открыть нижнюю крышку усилительного блока и вставить в нее элементы питания; закрыть крышку;
-надеть брезентовую сумку через плечо и вложить в нее усилительный блок;
-надеть на голову наушники и вставить вилку наушников в розетку усилительного блока;
-включить тумблер;
-попеременным вращением кремальер настройки добиться, чтобы в наушниках прослушивался лишь слабый шорох;
-поднести поисковый элемент к металлическому предмету и убедиться, что в наушниках появляется свист, что чувствительность поискового элемента соответствует норме (свой транспортировочный ящик миноискатель должен обнаруживать с расстояния не менее 40см., обычно 50-70см.);
-поиск производить удерживая поисковый элемент паралельно земле на высоте 5-7см. от поверхности; поисковым элементом описывать дугу перед собой в секторе 120-130 градусов слева направо или справо налево, затем продвинуться вперед на длину поискового элемента и вновь описать дугу; при возникновении сигнала движениями поискового элемента влево-вправо-вперед-назад уточнить метстоположение обнаруженного предмета и по силе сигнала, его продолжительности в момент движения, идентифицировать предмет;
-периодически, при появлении в наушниках слабого устойчивого свиста выполнять подстройку миноискателя.
3. Назначение, общее устройство, ттх, порядок подготовки к работе миноискателя имп-2.
Назначение
Переносной индукционный миноискатель ИМП-2 предназначен для поиска в грунте различной влажности, в снегу и в воде противотанковых и противопехотных мин, других взрывоопасных предметов с металлическими или пластмассовыми корпусами и содержащими металлические детали.Миноискатель может использоваться в различной обстановке в мирное и военное время для разведки минных полей, проделывания проходов в них и сплошном разминировании местности.Кроме того, при необходимости ИМП-2 может использоваться для поиска других металлических предметов.
Состав
Миноискатель ИМП-2 состоит из:
-поискового элемента
-сборной трехколенной штанги
- усилительного блока
- головных телефонов
ТТХ:
Глубина обнаружения в зависимости от размеров объекта поиска:
- в грунте при любой влажности и в снегу до 0.4 м
- на грунте под водой не более 1 м.
- в грунте при любой влажности и в снегу до 0.4 м
- на грунте под водой не более 1 м.
Размеры:
- датчик 200 x 200 x 10 мм.
- штанга из трех колен 830 x 1500мм.
- блок обработки 195 x 130 x 45 мм.
- датчик 200 x 200 x 10 мм.
- штанга из трех колен 830 x 1500мм.
- блок обработки 195 x 130 x 45 мм.
Общий вес в рабочем состоянии не более 2 кг.
Питание осуществляется автономно от встроенных в прибор батарей или аккумуляторов типа R6 общим напряжением 9 В.
Металлоискатель сохраняет работоспособность при температуре окружающей среды от -50 С до +50 С.
Порядок подготовки к работе. Развернуть миноискатель ИМП-2. Тумблер ПИТАНИЕ установить в положение ВЫКЛ., ручку регулятора — в левое положение (минимальная чувствительность). Держать датчик миноискателя не ближе 0,5 м от грунта и не ближе 1 м от металлических предметов.
При установлении тумблера ПИТАНИЕ в положение ВКЛ. должны быть звуковой сигнал двух—четырех тоновых последовательностей продолжительностью 3—4 с (процесс автокомпенсации), затем короткие щелчки с периодичностью 3 с; если нет щелчков — заменить источники питания.
Проверить чувствительность следующим образом: через 3—4 с после процесса автокомпенсации поднести пробник заостренным концом к центру датчика на расстояние 20—30 см (несколько раз) — должен быть сигнал обнаружения.
Установить предельную чувствительность для данного типа грунта обследуемой местности, для чего установить ручку регулятора в такое максимально правое положение, при котором приближение датчика к грунту до касания не приводит к звуковому сигналу.
При работе датчик миноискателя перемещается вправо-влево со скоростью 0,1—1 м/с параллельно поверхности земли, на расстоянии до 5 см от нее. После каждого взмаха датчик перемещается вперед на расстояние до 20 см. Факт обнаружения мины сопровождается подачей звукового сигнала. Частота сигнала пропорциональна размерам и массе металлических частей мины и обратно пропорциональна расстоянию от мины до датчика поискового элемента.
Для уточнения местоположения обнаруженной мины необходимо: остановиться; приподнять датчик так, чтобы тон звукового сигнала стал ниже; не изменяя высоты, перемещать датчик и найти такое его положение, где высота тона сигнала будет максимальной (объект поиска — под центром датчика).
Примечания: 1. Во избежание снижения чувствительности не располагать длительно (более 20 с) датчик включенного миноискателя вблизи металлических предметов.
2. Если возникла раскомпенсация (непрерывный звуковой сигнал высокого тона), установить тумблер ПИТАНИЕ в положение ВЫКЛ., а через 2—3 с — в положение ВКЛ.
