Связь между напряжением и напряженностью однородного электрического поля.
Напряженность в
произвольной точке электростатического
поля численно равна изменению потенциала,
приходящемуся на единицу длины силовой
линии:
.
Вектор напряженности всегда направлен в сторону убывания потенциала.
Для однородного
поля:
где d
– расстояние
между точками 1 и 2,
– напряжение.
Электроемкость. Конденсаторы. Электроемкость плоского конденсатора. Соединение конденсаторов.
При увеличении
заряда проводника его потенциал
увеличивается прямо пропорционально
заряду:
.
Коэффициент
пропорциональности С
называется электроемкостью
уединенного проводника. Величина
емкости не зависит ни от материала, из
которого сделан проводник, ни от величины
заряда и потенциала, а определяется
формой, линейными размерами проводника
и диэлектрическими свойствами среды
(ε),
в которой этот проводник находится:
.
Электроемкость уединенного проводника – скалярная физическая величина, численно равная заряду, который изменяет потенциал проводника на одну единицу (1В).
Единица емкости
:
(фарад).
Фарад – электрическая емкость такого проводника, которому для повышения потенциала на 1 В необходимо сообщить заряд 1 Кл. Это очень большая величина, поэтому обычно пользуются такими величинами:
;
;
Емкость
уединенного шара радиусом R :
.
Взаимной емкостью
двух проводников
называется физическая величина, численно
равная заряду q,
который нужно перенести с одного
проводника на другой, чтобы изменить
на единицу разность потенциалов
между ними:
,
.
Взаимная емкость зависит от геометрической формы, линейных размеров, взаимного расположения проводников, диэлектрической проницаемости среды и не зависит от материала проводников.
Конденсатор – система из двух разделенных диэлектриком проводников, заряженных противоположными зарядами и называемых обкладками.
Емкость
конденсатора:
,
где U – напряжение на конденсаторе, q – его заряд.
Емкость плоского конденсатора:
,
где S - площадь обкладки; d -расстояние между пластинами.
Е
мкость батареи конденсаторов (параллельно соединенные конденсаторы) В этом случае заряд i-го конденсатора
, где U – напряжение на клеммах конденсаторов, одинаковое для всех параллельно соединенных конденсаторов и для всей батареи.
Заряд всей батареи
равен сумме зарядов всех конденсаторов:
.
При параллельном
соединении конденсаторов их общая
электрическая емкость равна сумме
электрических емкостей всех конденсаторов,
входящих в батарею:
Е

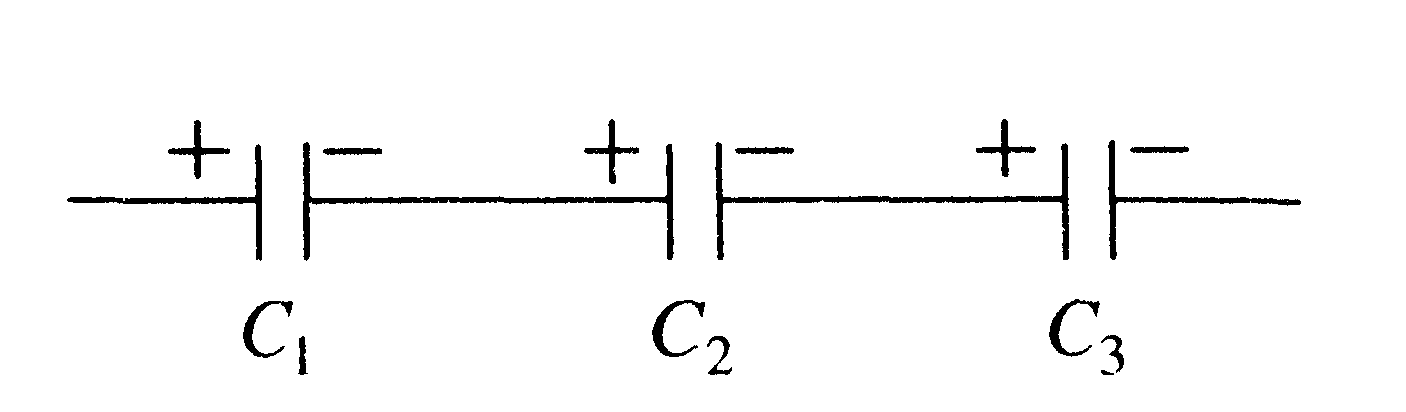

мкость последовательно соединенных конденсаторов. В этом случае заряды всех конденсаторов одинаковы и равны заряду q батареи. Напряжение U на всей батарее равно сумме напряжений на каждом из конденсаторов:
.
При последовательном соединении конденсаторов величина, обратная электрической емкости батареи, равна сумме величин, обратных электрическим емкостям всех конденсаторов, входящих в батарею:
В этом случае общая емкость всегда меньше, чем наименьшая емкость конденсатора, входящего в батарею.
