3. Методы расчета линейных электрических цепей постоянного тока
Расчет ЭЦ представляет собой определение величин и направлений токов в ветвях, напряжений на элементах ветвей, мощности в отдельных участках цепи и её элементах, при заданных сопротивлениях всех элементов цепи и известных источниках ЭДС и генераторах тока.
Методы расчета ЭЦ можно условно разбить на две группы. Первая основана на составлении системы уравнений, описывающих состояние цепи, и её решении. Вторая включает методы, в которых расчет сложных цепей сводится к расчету простых. Далее будут проанализированы следующие методы расчета.
Первая группа: - по уравнениям Кирхгофа; - метод контурных токов; - метод узловых потенциалов. |
Вторая группа: - метод наложения (суперпозиции); - метод эквивалентного генератора.
|
3.1. Расчет по уравнениям Кирхгофа
Для расчета составляется система уравнений состояния относительно искомых токов ветвей, для чего используются I и II законы Кирхгофа. Полагается, что схема содержит mв ветвей и N узлов.
Порядок расчета включает следующие процедуры:
- обозначение токов ветвей (направление токов выбирается произвольно);
- нумерация узлов схемы;
- составление nу = N-1 независимых уравнений по I закону Кирхгофа;
- выбор независимых контуров обхода числом mк = mв - nу по нижеуказанным правилам:
контур обхода не должен содержать ветвь с источником тока (ИИТ);
выбирать контуры обхода так, чтобы в них входили все ветви схемы, а в каждом было возможно меньшее число ветвей;
после выбора первого контура одна из ветвей его разрывается;
выбирается второй замкнутый контур и одна из его ветвей разрывается, и т. д. до тех пор, пока не останется замкнутых контуров обхода;
- составление mк уравнений по II закону Кирхгофа для выбранных независимых контуров обхода.
Система уравнений оформляется в виде таблицы 3.1 с целью удобства записи системы в программе MATCAD. Табл. 3.1
Токи Уравнения |
I1 |
I2 |
… |
Imв |
Правая часть уравнения |
1 |
|
|
|
|
|
2 |
|
|
|
|
|
… |
|
|
|
|
|
mв |
|
|
|
|
|
Если полученные значения токов имеют отрицательное значение – это означает, что первоначально выбранное направление токов противоположно истинному.
Пример 5
Рассчитать токи ветвей схемы рис.3.1. методом применения законов Кирхгофа.

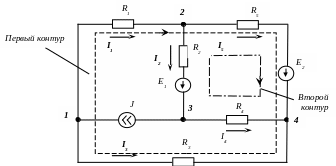

Рис.3.1 Схема
Дано:
Е1, В |
Е2, В |
J, А |
R1, Ом |
R2, Ом |
R3, Ом |
R4, Ом |
R5, Ом |
50 |
100 |
0,2 |
50 |
150 |
60 |
70 |
80 |
Расчет:
1. Обозначение узлов и ветвей.
2. Анализ схемы: схема содержит 4 узла и 6 ветвей, причем ток в ветви между узлами 1-3 известен и равен J.
3 Составление системы пяти уравнений.
3.1. Выбираем три независимых узла (1, 2, 4) (потенциал узла 3 полагаем равным нулю) и два независимых контура обхода.
3.2. Уравнения по I з. К.:
J – I1 – I3 = 0, I1 – I2 – I5 = 0, I5 + I4 + I3 = 0
4.3. Уравнения по II з. К.:
I1 R1 + I5 R5 – I3 R3 = E2, I5 R5 – I4 R4 – I2 R2 = E1
5. Составление таблицы.
Токи Уравнения |
I1 |
I2 |
I3 |
I4 |
I5 |
Правая часть |
1 |
-1 |
0 |
-1 |
0 |
0 |
-J |
2 |
1 |
-1 |
0 |
0 |
-1 |
0 |
3 |
0 |
0 |
1 |
1 |
1 |
0 |
4 |
50 |
0 |
-60 |
0 |
80 |
100 |
5 |
0 |
-150 |
0 |
-70 |
80 |
50 |
6. Результаты расчета в MATCAD:
I1, А |
I2, А |
I3, А |
I4, А |
I5, А |
0,607 |
0,042 |
-0,407 |
-0,158 |
0,565 |
Знак (-) свидетельствует о противоположном выбранному направлению тока.
