24 Билет
1. КПД винтовой пары. Условие самоторможения.
Кпд без учета трения в резьбе при преобразовании поступательного движения во вращательное:
При преобразовании вращательного движения в поступательное

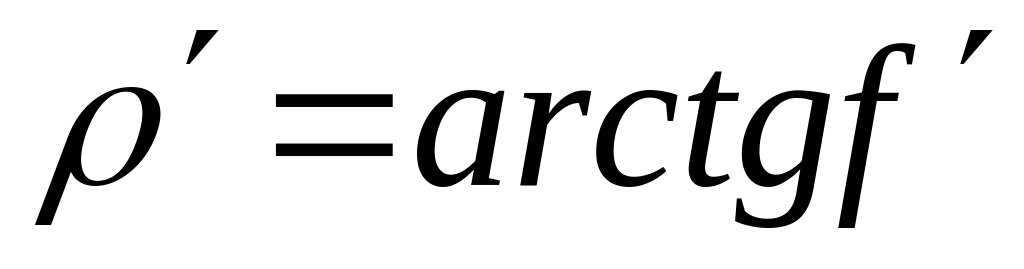

где - приведенный угол трения, ; - приведенный коэффиц. Трения
К пд винтовых пар для ходовых винтов 0,8 ÷ 0,9; для крепежных резьб (однозаходных) η<0.5 и они являются самотормозящимися и .
Условие самоторможения:
для малых углов
2. Методика проверочного и конструкторского расчета плоскоременной передачи.
Эти передачи находят высокое применение в приводах со значительным расстоянием от двигателя до рабочего органа. Передаваемая мощность – 50 кВт, передаточное число до 6.
Р асчет плоскоременных передач основан на характеристиках тяговой способности, полученных в виде кривых скольжения. Примерная последовательность расчета плоскоременной передачи: определяют диаметр малого шкива (по пропорции с диаметром вала) d1≈60T11/ 3, затем большого шкива d2=d1*u; назначают и определяют другие параметры передачи (a, L, α1, υ); определяют тяговую силу Ft; вычисляют коэффициенты cα, cυ, cp и сο; определяют [p] и находят ширину ремня b.
[p]=pο*cα*cυ*cp*сο; b= Ft/[p]
3. Классификация валов и осей. Материалы и обработка валов и осей. Расчет валов на жесткость и колебания.
Валы служат для поддержания насаженных на них деталей, оси не передают крутящих моментов.
Различают оси неподвижные и вращающиеся, валы по форме оси можно разделить на прямые, коленчатые и гибкие.
Валы, не подвергающиеся термообработке, изготавливаются из сталей Ст 5, Ст 6, термообработанные (улучшенные) – из сталей 45, 40Х, быстроходные валы на подшипниках скольжения – из цементуемых сталей 20, 20Х, 12ХН3А, 18ХГТ.
Расчет валов на жесткость
Критерии жесткости: прогибы валов y, углы поворота θ, углы закручивания φ.
, где - длина участка вала; - полярный момент инерции вала диаметром di.
; , где - перемещения в горизонтальной и вертикальной плоскостях.
Расчет валов на колебания.
Наиболее активными колебаниями для валов являются изгибные (поперечные), крутильные и изгибно-крутильные.
Угловая скорость вала, при которой возникает резонанс, называется критической. Расчет сводится к определению частоты собственных колебаний и сравнению ее с частотой возмущающих сил.
Неуравновешенная центробежная сила , где - угловая скорость вала, - радиус вращения центра тяжести диска; прогиб вала , где - модуль упругости, - осевой момент инерции. Т. о. , тогда , отсюда , если , то , тогда критическая скорость , т. к. , то . Статическая сила тяжести . Т. о. . Т. к. , то . С учетом g, . С учетом , .
4. Расчет клиноременных и цепных передач.
Расчет клиноременных передач.
Мощность передачи с одним ремнем в заданных условиях эксплуатации рассчитывают по формуле
, где - номинальная мощность передачи с одним ремнем; - коэффициенты, учитывающие соответственно угол обхвата, длину ремня, динамичность нагрузки. Требуемое число ремней в передаче , - коэффициент, учитывающий число ремней, вводится при ; необходимое число клиньев поликлинового ремня , где - мощность, допускаемая ремнем с 10 клиньями.
Расчет цепных передач.
Мощность ; линейная скорость , где t – шаг, n – частота вращ., z – число зубьев;
Межосевое расстояние или ; передаточное отношение ; длина ремня , где - целое число.
Билет№25 Вопрос 1.
Фланговые швы (Ф.Ш.).
Основными напряжениями Ф.Ш. являются касательные напряжения τ в сечении m-m. Сечение m-m проходит через биссектрису прямого угла и является наименьшим. Длину фланговых швов ограничивают . Расчет швов выполняют по среднему напряжению - условие прочности флангового шва по касательному напряжению. Иногда соединения внахлест усиливаются прорезными швами.
обычно лежит в пределах (10 … 15) В этом случае условие прочности записывается: Широко распространены сварные соединения нагруженные не только растягивающей силой, но и крутящим изгибающим моментом.
В этом случае напряжения распространяются не равномерно.
M
и перпендикулярны им.
Max напряжения наблюдается на концах швов
При расчете по данной формуле принято допускать, что напряжение распределяется равномерно и образует пару сил с плечом b, которое уравновешивается моментом М.
Билет№25 Вопрос 2.
В простейшем случае фрикционная передача состоит из 2 катков, прижатых друг к другу силой . Вращение передается от одного катка к другому за счет трения между ними.

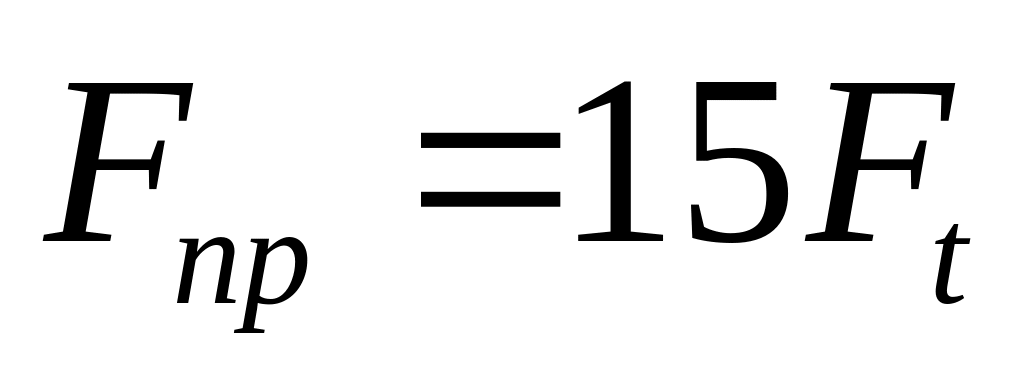

Во всех фрикционных передачах должно быть соблюдено соотношение, определяющее их работоспособность: , где К – коэффициент запаса сцепления, - окружная сила, - сила прижатия.
Фрикционные передачи подразделяются на:
- Нерегулируемые - Регулируемые. Области применения: С постоянным передаточным отношением в качестве кинематических цепей. С переменным передат. отнош. используют в станкостроении, текстильной промышленности, с/х машиностроении.
Типы фрикционных передач и вариаторы:
1). Фрикционная передача с гладкими цилиндрическими катками.
, ε – коэффициент упругого скольжения. ε= 0,01-0,03
К=1,2-1,5 – для силовых фрикционных передач.
К=3 – для фрикционных передач используемых в приборах.
Обычно
2 ). Коническая фрикционная передача.
,
Силы прижатия к катку:
При увеличении
передаточного числа, сила прижатия
ведущего катка , уменьшается, а - увеличивается.
3). Вариаторы – тип фрикционной передачи, предназначенный для бесступенчатого регулирования скорости вращения. Используется в трансформаторах, в транспортном машиностроении, станкостроении. Бывают: лобовые, дисковые, конические, цепные, клиноременные, шаровые и др.
Расчет фрикционной передачи: Расчет на контактную прочность.
- Формула Герца.
Где - удельная нагрузка, - приведенный радиус кривизны, - приведенный модуль упругости. . , - модуль упругости материалов катков
; “+” – для внешнего контакта, “-” – для внутреннего.
Если ; ; . - коэффициент Пуассона (для стали =3).
Билет№25 Вопрос 3.
К
Е сли отношение если α>18° 0,19…0,95; α=12°
α=12°
Билет№25 Вопрос 4.
Критерий работоспособности:
Основная причина потерей работоспособности – износ шарниров цепи.
Условие расчета: обеспечить равнопрочность всех звеньев шарниров, звездочек.
Основной критерий – удельное давление в шарнирах. , где B – ширина
[p] – допустимое значение.
- коэффициент динамической нагруженности
- смазки , - коэффициент межосевого расстояния , - коэф. реж. раб. В сутки, - коэф. способа натяжения, - коэф. наклона цепи. ≤3

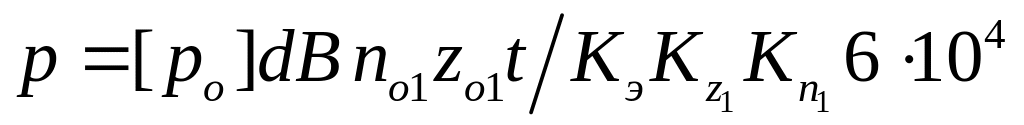

Практический расчет цепной передачи сводится к определению: По заданной мощности Р , n, i. Необходимо найти: t, a, L (длину цепи), (малой звездочки).
Шаг цепи определяется исходя из передаваемой мощности и удельной цепи.
, , ,
не соотв. Поэтому вводят коэффициент: ;
;
= = f(t) – функция шага.
По значению расчетной мощности P определяют шаг t который сравнивают с рекомендуемым. = рек. После шага уточняют межцентровое расстояние цепи (Длина цепи выражается в шагах).
(в шагах) , мм.

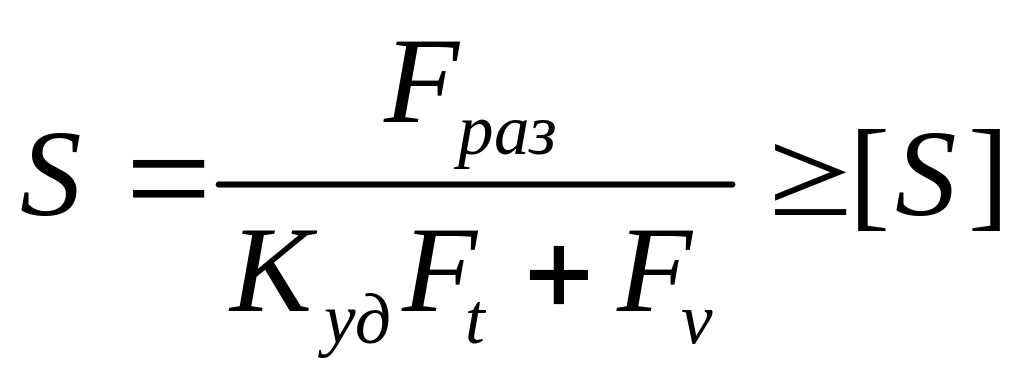

Проверочный расчет. Проверочный расчет производится по запасу прочности.
, = 1,2 … 3,0
