1.2. Соединение сопротивлений
При расчете цепей приходится сталкиваться с различными схемами соединения потребителей.
1.2.1. Неразветвленная электрическая цепь

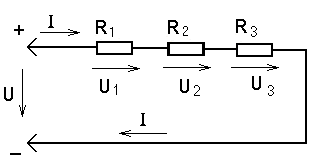

Последовательным соединением участков электрической цепи (рис.3) называется соединение, при котором по всем участкам цепи проходит один и тот же ток, то есть
.
(6)
Рисунок 3
По закону сохранения энергии напряжение на зажимах цепи равно сумме напряжений на всех ее участках:
.
(7)
Разделив правую и левую часть уравнения на ток цепи, получим:
(8)
,
(9)
То есть общее (эквивалентное) сопротивление ряда последовательно соединенных резисторов равно сумме их сопротивлений.
Напряжения на резисторах определяется по закону Ома
;
;
(10)
.
(11)
1.2.2. Разветвленная электрическая цепь с двумя узлами
Параллельным соединением резисторов называют соединение, при котором все сопротивления присоединяются к одной паре узлов, то есть находятся под действием одного и того же напряжения (рис. 4),
.
(12)
Токи в приемниках определяются по закону Ома:
;
;
.
(13)
Рисунок 4 Воспользовавшись первым законом Кирхгофа, можно определить ток I в неразветвленной части цепи:
.
(14)
То есть обратная величина общего сопротивления равна сумме обратных величин отдельных сопротивлений.
Величина, обратная сопротивлению, определяет проводимость потребителя g. Общая проводимость цепи при параллельном соединении потребителей равна:
,
См. (15)
Если параллельно
включить n
одинаковых потребителей, то эквивалентное
сопротивление
.
(16)
Если параллельно
включить два потребителя с сопротивлениями
и
,
то общее
сопротивление
.
(17)
Если параллельно
включить три потребителя с сопротивлениями
,
и
то общее
сопротивление
.
(18)
1.2.3. Смешанное соединение резисторов. Расчет электрических цепей методом сворачивания
Цепь со смешанным соединением включает в себя участки с последовательным и параллельным соединением резисторов (потребителей)
(рис. 5.а). Расчет такой цепи при заданной ЭДС (напряжении источника питания) и известных сопротивлениях резисторов заключается в нахождении токов и напряжений на всех участках цепи. При расчете цепи пользуются методом последовательного упрощения (сворачивания) схемы. Расчет ведется в следующей последовательности:
На схеме обозначаются все токи и узловые точки.
Заменяются эквивалентными группы резисторов с явно выраженным последовательным или параллельным соединением и определяются их сопротивления.
Замена ведется до получения простейшей схемы, для которой элементарно определяется общее (эквивалентное) сопротивление всей цепи.
По заданному напряжению источника и вычисленному общему сопротивлению всей цепи определяют ток в неразветвленной части цепи.
Определяются падения напряжения на участках цепи и ток каждого резистора.
Рисунок 5
Для цепи (рис. 5.а) определяем проводимость разветвленного участка цепи:
.
(19)
Эквивалентное
сопротивление участка
.
(20)
Заданную цепь можно представить схемой, состоящей из трех последовательно соединенных сопротивлений R1, R2 и RБВ (рис. 5.б). Эквивалентное сопротивление этой цепи
.
(21)
По закону Ома ток цепи
.
(22)
Напряжения на последовательно соединенных участках цепи:
;
;
.
(23)
Токи в параллельных ветвях
;
;
.
(24)
