7. Нелинейные цепи переменного тока
7.1. Эдс, магнитный поток и ток в цепи с нелинейной индуктивностью
Магнитный поток и намагничивающий ток катушки с ферромагнитным сердечником связаны между собой нелинейной характеристикой Ф(i) (рис.41), поэтому индуктивность катушки с сердечником изменяется в зависимости от тока.
В идеализированной катушке, пренебрегая активным сопротивлением ее обмотки и не учитывая потери энергии в сердечнике, напряжение, приложенное катушке, уравновешивается только ЭДС самоиндукции: u = - e .
При синусоидальном напряжении источника ЭДС в катушке может быть только синусоидальной. Но синусоидальная ЭДС может наводиться только магнитным потоком синусоидальной формы:
Ф = Фm sinωt. (162)
Тогда ЭДС самоиндукции, наводимая этим потоком в обмотке,
.
(163)
Поэтому: u = Um sin (ωt + π/2). (164)
а) б)
Рисунок 41
Таким образом, в катушке, у которой можно пренебречь активным сопротивлением обмотки и потоком рассеяния, синусоидальный магнитный поток получается при синусоидальном напряжении на зажимах катушки. По фазе магнитный поток отстает от напряжения на угол π/2, а его амплитуда равна
ФМ = ЕМ/ωw = UM/2πfw. (165)

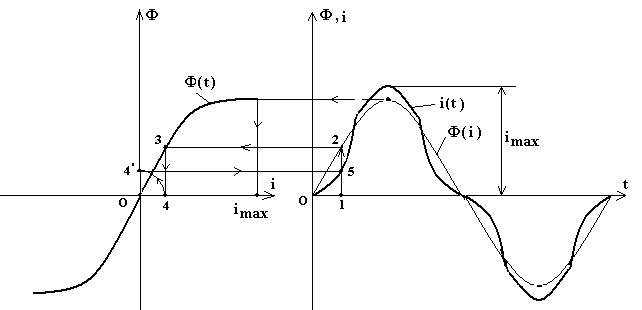

По кривой Ф(t) = ФМsinωt и графику Ф(t), подобному кривой намагничивания В(Н), так как Ф = ВS и I = Hl/w, можно по точкам построить кривую намагничивающего тока i (t) катушки (рис. 42).
Рисунок 42
Кривая тока несинусоидальна, но симметрична относительно оси абсцисс. Tок и магнитный поток одновременно достигают максимальных значений ФМ и imax и одновременно проходят через нулевые значения. Это значит, что первая гармоника тока совпадает по фазе с магнитным потоком.
При отсутствии потерь в обмотке и в стальном сердечнике, энергия, затраченная при намагничивании сердечника, равна энергии, возвращаемой в цепь питания при размагничивании, и активная мощность цепи равна нулю.
Действующее значение тока I определяется по формуле:
,
(166)
где
-
амплитуда основной кривой тока.
Для катушек с сердечником из электротехнической стали коэффициент kп находится по кривой рис. 43.
Рисунок 43
Зная действующее значение тока, можно построить векторную диаграмму катушки с ферромагнитным сердечником (рис. 44).
Рисунок 44
Векторы тока
и
потока
совпадают по фазе; вектор ЭДС самоиндукции
отстает, а напряжение
на катушке опережает магнитный поток
на 900.
Ток в идеализированной катушке является
реактивным. Он не сопровождается
преобразованием электрической энергии
в другой вид энергии (активная составляющая
тока Ia
= 0), но создает магнитное поле в сердечнике,
поэтому его называют намагничивающим
током.
