32‑Битных словах. Как и заголовок ip, заголовок tcp имеет длину в 20 байтов.

Флаги. Заголовок TCP содержит шесть однобитных полей флагов. Флаг UR сообщает принимающему модулю TCP о наличии данных, требующих немедленной обработки, флаг ACK подтверждает правильность номера подтверждения в заголовке TCP , флаг PSH требует от принимающего модуля немедленно передать принятый сегмент данных приложению-получателю, флаг RST запрашивает у принимающего модуля TCP сброс соединения (прекращения работы приложений), флаг SYN указывает принимающему модулю TCP необходимость синхронизации последовательности, флаг FIN сообщает принимающему модулю TCP о том, что источник закончил передачу данных.

Размер окна. 16‑битное поле «размер окна» сообщает принимающему модулю TCP количество байтов, которое собирается принять передатчик. Значение данного поля определяет размер скользящего окна. Как правило, оно равняется нескольким тысячам байтов.

Контрольная сумма TCP. 16‑битное поле контрольной суммы TCP содержит сумму, вычисленную по всему сегменту TCP, включая данные. Протокол TCP требует от передатчика, чтобы он включил вычисленную контрольную сумму в поле, а от приемника‑чтобы он вычислил ее повторно и сравнил с принятой.

Указатель на данные для неотложной обработки. 16‑битное поле указателя определяет положение байта данных в области данных сегмента TCP. Указатель и флаг неотложных данных извещают принимающий модуль TCP о том, что некоторые, требующие немедленной обработки данные находятся в сегменте и указывают модулю на них.

Опции. Так же как и у протокола IP, заголовок TCP содержит необязательное поле «опции» (options). В ходе установления соединения модули TCP договариваются о максимальной длине сегмента (MSS) и устанавливают соответствующую опцию.

(Для обмена данными протокол TCP должен установить соединение. Для установления и прекращения соединения, а также отправки и получения подтверждений TCP заголовок имеет поля «номер последовательности», «номер подтверждения» и поле флагов. Для передачи сегмента, программа – приложение запрашивает модуль TCP для установления соединения. Модуль TCP в свою очередь шлет сообщение TCP с установленным флагом SYN (синхронизации) удаленному порту.

Флаг синхронизации указывает принимающей стороне, что программа‑ клиент желает установить соединение. Вместе с флагом SYN, сегмент TCP несет в себе 32‑битный номер последовательности, размещенный в поле «номер последовательности». TCP‑модуль удаленного клиента отвечает сегментом TCP с установленным флагом подтверждения ASK и номером подтверждения.

Номер последовательности, в общем случае, может выбираться произвольным образом. Нумерация данных в потоке передаваемых данных начинается с этого номера. Приемник, получив запрос на установление соединения, посылает обратное сообщение, содержащее его собственный начальный номер. )

Все TCP соединения являются дуплексными. Данные следуют в обоих направлениях одновременно. Поток данных в одном направлении совершенно не зависит от потока данных в противоположном.

Соединение TCP заканчивается обменом пакетами, состоящими из двух стадий. Каждая из взаимодействующих сторон может предложить другой стороне закончить соединение. Для этого сторона – инициатор обмена высылает пакет с установленным флагом «окончание обмена» FIN. В силу дуплексной природы протокола TCP, оба потока данных независимы, и должны быть завершены по отдельности.

Билет №1

Построим локальную сеть Ethernet топологии звезда, ст. IEEE 802.3. Сервер соединим посредством кабеля «витая пара» (UTP CAT 5E) к гигабитному порту 8-ми портового коммутатора, а рабочие станции к 100 мегабитным портам. Будем использовать «витую пару». Т.к. устойчивая связь при использовании витой пары на скорости 100 Мбит сохраняется на расстоянии до 100 метров, а качественное сетевое оборудование от Intel и 3COM позволят увеличить длину отрезка ещё на 30-50 метров, то мы можем быть уверены в сохранности постоянного сигнала. Для выхода в Интернет используем xDSL модем и маршрутизатор, а также, для большей безопасности используем Firewall.

Билет №2

В каждом магазине построим локальную сеть Ethernet топологии звезда, ст. IEEE 802.3. Сервер соединим посредством кабеля «витая пара» (UTP CAT 5E) к гигабитному порту 12-ти портового коммутатора, а рабочие станции к 100 мегабитным портам. Объединим магазины в региональную сеть FDDI с помощью ВОЛС. Выход в Интернет может осуществляться любым способом. Для большей безопасности используем Firewall.

Билет №3.

В каждой из компаний построим локальные сети Ethernet.

Сервер подсоединим, посредством кабеля «витая пара» (UTP CAT 5E), к гигабитному порту 12-ми портового коммутатора, а рабочие станции к 100 мегабитным портам. Построим локальную сеть Ethernet топологии звезда, ст. IEEE 802.3.

Известно, что компании находятся на расстоянии 200 м, а наибольшее расстояние для 100 Мбит-ной сети Ethernet не должно превышать 100 м, разместим посредине (на расстоянии 100м от каждой компании) коммутатор для усиления сигнала.

Билет №4.

Т.к. данные должны обрабатываться в режиме реального времени, то каждой промышленной установке необходим гарантированный доступ к каналу передачи данных в требуемые интервалы времени, необходимые для организации непрерывного технологического процесса. Сеть ARCNET с маркерным методом доступа как раз подходит для реализации данной задачи. Рабочие станции и датчики подсоединим с помощью кабеля витая пара к 100 мегабитным портам 32 портового коммутатора. Связь с центральной лабораторией осуществим через спутник. Также, для большей безопасности используем Firewall.

Билет №5.

Построим локальную сеть Ethernet топологии звезда, ст. IEEE 802.3. Сервер соединим посредством кабеля «витая пара» (UTP CAT 5E) к гигабитному порту 8-ми портового коммутатора, а рабочие станции к 100 мегабитным портам. Будем использовать радиоканал. Т.к. он позволяет посылать сигнал на расстояние от 30 м до 5 км. Мы можем быть уверены в сохранности постоянного сигнала. Для выхода в Интернет используем xDSL модем и маршрутизатор, а также, для большей безопасности используем Firewall.

Билет №6

В каждом магазине построим локальную сеть Ethernet топологии звезда, ст. IEEE 802.3. Сервер соединим посредством кабеля «витая пара» (UTP CAT 5E) к гигабитному порту 12-ти портового коммутатора, а рабочие станции к 100 мегабитным портам. Объединим магазины в региональную сеть FDDI с помощью ВОЛС. Необходимо применение специального тонкого оптоволокна и лазерных передатчиков, которые позволяют увеличить расстояние между станциями до 50 км

Выход в Интернет может осуществляться любым способом. Для большей безопасности используем Firewall.

Билет №7

В каждой из компаний построим локальные сети Ethernet.

Сервер подсоединим, посредством кабеля «витая пара» (UTP CAT 5E), к гигабитному порту 64-ти портового коммутатора, а рабочие станции к 100 мегабитным портам. Построим локальную сеть Ethernet топологии звезда, ст. IEEE 802.3.

Известно, что компании находятся на расстоянии 500 м и так как в каждой по 50 компьютеров трафик м\у ними будет большой, поэтому применим оптоволокно, ч\з гигабитный порт коммутаторов.

Билет №8

Т.к. данные должны обрабатываться в режиме реального времени, то каждой промышленной установке необходим гарантированный доступ к каналу передачи данных в требуемые интервалы времени, необходимые для организации непрерывного технологического процесса. Сеть ARCNET с маркерным методом доступа как раз подходит для реализации данной задачи. Рабочие станции и датчики подсоединим с помощью кабеля витая пара к 100 мегабитным портам 48-ми портового коммутатора. Связь с центральной лабораторией осуществим через спутник. Также, для большей безопасности используем Firewall.

Билет №9

Построим локальную сеть Ethernet топологии звезда, ст. IEEE 802.3. Сервер соединим посредством кабеля «витая пара» (UTP CAT 5E) к гигабитному порту 64-х портового коммутатора, а рабочие станции к 100 мегабитным портам. Будем использовать радиоканал. Т.к. он позволяет посылать сигнал на расстояние от 30 м до 5 км. Мы можем быть уверены в сохранности постоянного сигнала. Для выхода в Интернет используем xDSL модем и маршрутизатор, а также, для большей безопасности используем Firewall.

Билет №10.

В каждом магазине построим локальную сеть Ethernet топологии звезда, ст. IEEE 802.3. Сервер соединим посредством кабеля «витая пара» (UTP CAT 5E) к гигабитному порту 32-ти портового коммутатора, а рабочие станции к 100 мегабитным портам. Объединим магазины в региональную сеть FDDI с помощью ВОЛС. Необходимо применение специального тонкого оптоволокна и лазерных передатчиков, которые позволяют увеличить расстояние между станциями до 50 км

Выход в Интернет может осуществляться любым способом. Для большей безопасности используем Firewall.

Билет №11

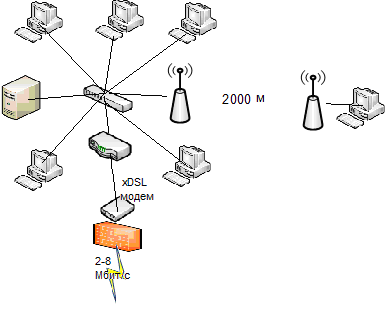

Построим локальную сеть Ethernet топологии звезда, ст. IEEE 802.3. Сервер соединим посредством кабеля «витая пара» (UTP CAT 5E) к гигабитному порту 8-ми портового коммутатора, а рабочие станции к 100 мегабитным портам

Будем использовать радиоканал. Т.к. он позволяет посылать сигнал на расстояние от 30 м до 5 км. Мы можем быть уверены в сохранности постоянного сигнала. Для выхода в Интернет используем xDSL модем и маршрутизатор, а также, для большей безопасности используем Firewall.

Билет 12.

В каждом магазине построим локальную сеть Ethernet топологии звезда, ст. IEEE 802.3. Сервер соединим посредством кабеля «витая пара» (UTP CAT 5E) к гигабитному порту 32-ти портового коммутатора, а рабочие станции к 100 мегабитным портам. Объединим магазины с помощью спутниковой связи. Выход в Интернет также осуществляться ч/з спутник. Для большей безопасности используем Firewall.

(также можно реализовать региональную сеть FDDI с ВОЛС если учесть, что будут созданы промежуточные станции на расстоянии не более 50 км )

Билет 13.

В каждой из компаний построим локальные сети Ethernet.

Сервер подсоединим, посредством кабеля «витая пара» (UTP CAT 5E), к гигабитному порту 64-ти портового коммутатора, а рабочие станции к 100 мегабитным портам. Построим локальную сеть Ethernet топологии звезда, ст. IEEE 802.3.

Известно, что компании находятся на расстоянии 1000 м и так как в каждой по 50 компьютеров трафик м\у ними будет большой, поэтому применим оптоволокно, ч\з гигабитный порт коммутаторов.

Билет 14.

Т.к. данные должны обрабатываться в режиме реального времени, то каждой промышленной установке необходим гарантированный доступ к каналу передачи данных в требуемые интервалы времени, необходимые для организации непрерывного технологического процесса. Сеть ARCNET с маркерным методом доступа как раз подходит для реализации данной задачи. Рабочие станции и датчики подсоединим с помощью кабеля витая пара к 100 мегабитным портам 48-х портового коммутатора. Связь с центральной лабораторией осуществим через спутник. Также, для большей безопасности используем Firewall.

Билет 15.

Построим локальную сеть Ethernet топологии звезда, ст. IEEE 802.3. Сервер соединим посредством кабеля «витая пара» (UTP CAT 5E) к гигабитному порту 8-ми портового коммутатора, а рабочие станции к 100 мегабитным портам

Будем использовать радиоканал. Т.к. он позволяет посылать сигнал на расстояние от 30 м до 5 км. Мы можем быть уверены в сохранности постоянного сигнала. Для выхода в Интернет используем xDSL модем и маршрутизатор, а также, для большей безопасности используем Firewall.

Билет 16.

В каждом магазине построим локальную сеть Ethernet топологии звезда, ст. IEEE 802.3. Сервер соединим посредством кабеля «витая пара» (UTP CAT 5E) к гигабитному порту 32-х портового коммутатора, а рабочие станции к 100 мегабитным портам. Объединим магазины в региональную сеть FDDI с помощью ВОЛС. Выход в Интернет может осуществляться любым способом. Для большей безопасности используем Firewall.

Билет 17.

В каждой из компаний построим локальные сети Ethernet.

Сервер подсоединим, посредством кабеля «витая пара» (UTP CAT 5E), к гигабитному порту 32-ти портового коммутатора, а рабочие станции к 100 мегабитным портам. Построим локальную сеть Ethernet топологии звезда, ст. IEEE 802.3.

Известно, что компании находятся на расстоянии 200 км, соединим их с помощью спутникового канала связи.

Билет 18.

Т.к. данные должны обрабатываться в режиме реального времени, то каждой промышленной установке необходим гарантированный доступ к каналу передачи данных в требуемые интервалы времени, необходимые для организации непрерывного технологического процесса. Сеть ARCNET с маркерным методом доступа как раз подходит для реализации данной задачи. Рабочие станции и датчики подсоединим с помощью кабеля витая пара к 100 мегабитным портам 32-х портового коммутатора. Связь с центральной лабораторией осуществим через спутник. Также, для большей безопасности используем Firewall.

Билет 19.

Построим локальную сеть Ethernet топологии звезда, ст. IEEE 802.3. Сервер соединим посредством кабеля «витая пара» (UTP CAT 5E) к гигабитному порту 8-ми портового коммутатора, а рабочие станции к 100 мегабитным портам

Будем использовать радиоканал. Т.к. он позволяет посылать сигнал на расстояние от 30 м до 5 км. Мы можем быть уверены в сохранности постоянного сигнала. Для выхода в Интернет используем xDSL модем и маршрутизатор, а также, для большей безопасности используем Firewall.

Билет 20.

В каждом магазине построим локальную сеть Ethernet топологии звезда, ст. IEEE 802.3. Сервер соединим посредством кабеля «витая пара» (UTP CAT 5E) к гигабитному порту 32-ти портового коммутатора, а рабочие станции к 100 мегабитным портам. Объединим магазины в региональную сеть FDDI с помощью ВОЛС. Выход в Интернет может осуществляться любым способом. Для большей безопасности используем Firewall.

Билет 21.

Построим локальную сеть Ethernet топологии звезда, ст. IEEE 802.3. Сервер соединим посредством кабеля «витая пара» (UTP CAT 5E) к гигабитному порту 8-ми портового коммутатора, а рабочие станции к 100 мегабитным портам

Будем использовать радиоканал. Т.к. он позволяет посылать сигнал на расстояние от 30 м до 5 км. Мы можем быть уверены в сохранности постоянного сигнала. Для выхода в Интернет используем xDSL модем и маршрутизатор, а также, для большей безопасности используем Firewall.

Билет 22.

В каждом магазине построим локальную сеть Ethernet топологии звезда, ст. IEEE 802.3. Сервер соединим посредством кабеля «витая пара» (UTP CAT 5E) к гигабитному порту 8-ми портового коммутатора, а рабочие станции к 100 мегабитным портам. Объединим магазины в региональную сеть FDDI с помощью ВОЛС. Выход в Интернет может осуществляться любым способом. Для большей безопасности используем Firewall.

Билет 23.

В каждой из компаний построим локальные сети Ethernet.

Сервер подсоединим, посредством кабеля «витая пара» (UTP CAT 5E), к гигабитному порту 64-х портового коммутатора, а рабочие станции к 100 мегабитным портам. Построим локальную сеть Ethernet топологии звезда, ст. IEEE 802.3.

Известно, что компании находятся на расстоянии 500 м и так как в каждой по 50 компьютеров трафик м\у ними будет большой, поэтому применим оптоволокно, ч\з гигабитный порт коммутаторов.

Билет 24.

Т.к. данные должны обрабатываться в режиме реального времени, то каждой промышленной установке необходим гарантированный доступ к каналу передачи данных в требуемые интервалы времени, необходимые для организации непрерывного технологического процесса. Сеть ARCNET с маркерным методом доступа как раз подходит для реализации данной задачи. Рабочие станции и датчики подсоединим с помощью кабеля витая пара к 100 мегабитным портам 32-х портового коммутатора. Связь с центральной лабораторией осуществим через спутник. Также, для большей безопасности используем Firewall.

Билет 25.

Построим локальную сеть Ethernet топологии звезда, ст. IEEE 802.3. Сервер соединим посредством кабеля «витая пара» (UTP CAT 5E) к гигабитному порту 8-ми портового коммутатора, а рабочие станции к 100 мегабитным портам. Будем использовать «витую пару». Т.к. устойчивая связь при использовании витой пары на скорости 100 Мбит сохраняется на расстоянии до 100 метров, а качественное сетевое оборудование от Intel и 3COM позволят увеличить длину отрезка ещё на 30-50 метров, то мы можем быть уверены в сохранности постоянного сигнала. Для выхода в Интернет используем xDSL модем и маршрутизатор, а также, для большей безопасности используем Firewall.

1. Определение и классификация сетей.

2. Сетевая модель ISO/OSI.

3. Каналы связи.

4. Управление маршрутами передачи данных

5. Методы защиты от перегрузок.

6. ЛВС ARCnet.

7. ЛВС Ethernet.

8. ЛВС Token Ring.

9. Организация взаимодействия абонентов вычислительной сети.

10. Методы коммутации.

11. Региональная сеть FDDI.

12. Региональная сеть ATM.

13. Сетевые устройства.

14. Протокол канального уровня HDLC

15. Протокол сетевого уровня Х.25.

16. Протокол канального уровня РРР.

17. Протокол транспортного уровня TCP.

18. Протокол сетевого уровня IP.

19. Адресация в сети Internet

20. Модемы.

21. Физический уровень ЛВС.

22. Сетевая модель IEEE 802.
