29.Однотрубные вертикальные системы водяного отопления с верхней разводкой и естественной циркуляцией.

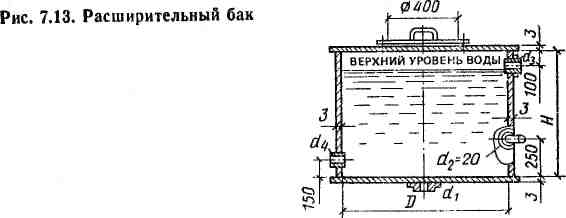

30.Расширительный бак представляет собой металлическую емкость цилиндрической формы со съемной крышкой и патрубками для присоединения сле­дующих труб: расширительной d_1,контрольной d₂, вы­веденной к раковине в котельной для наблюдения за уровнем воды; переливной d₃ для слива избытка воды при переполнении расширительного бака; циркуляцион­ной d₄, соединяющей расширительный бак с обратным магистральным теплопроводом для предотвращения за­мерзания воды в расширительном сосуде и в соедини­тельной трубе. Вместо контрольной трубы может устра­иваться электрическая или световая сигнализация.

На расширительной, переливной трубах нельзя уста­навливать какую-либо запорную арматуру. На контроль­ной трубе кран устанавливается перед раковиной для периодической проверки уровня воды в расширительном сосуде.

Полезная вместимость Vp.б расширительного сосуда

определяется по формуле

Vp.б=α∆tV_c

где a -- коэффициент объемного расширения воды, равный ; ∆t — изменение температуры воды в системе отопления; V_c — объем воды, заполняющей систему, л.

Полезную вместимость расширительного бака У_Р.б следует считать от контрольной до переливной трубы. Объем воды в системе V_c определяется по ее расчетной тепловой мощности, равной расчетной теплопотере зда­ния.

31.Системы вод. Отопления с искусств. Циркуляцией.

32.Трубопроводы систем центрального отопления.

Для систем центрального отопления согласно СНиП рекомендуются к использованию при тепло­носителе воде и наружных диаметрах до 60 мм стальные неоцинкованные (черные) водогазопроводные легкие трубы, а при теплоносителе паре — обыкновенные трубы. Электросварные трубы могут применяться как при воде, так и при паре независимо от их диаметра. Наибольшее примене­ние в технике отопления имеют водогазопроводные тру­бы обыкновенные. Трубы электросварные применяются в основном для магистральных теплопроводов. Соединя­ются они посредством сварки и с помощью фланцев.

Водогазопроводные трубы отличаются более толсты­ми стенками и наличием на их концах резьбы. Для со­единения водогазопроводных труб, изменения их на­правления или диаметра применяют соединительные ча­сти (муфты, тройники, крестовины, футорки). В тех участках теплопровода, в которых может возникнуть не­обходимость в его разборке, предусматривают разъемное соединение (сгон). При соединении и разъединении труб муфта с контргай­кой по длинной резьбе перегоняется в соответствующем направлении. Для уплотнения соединений при теплоно­сителе с температурой до 100°С используют льняную прядь и пасту, изготовляемую из сурика и олифы. При перегретой воде и паре в качестве уплотнителя приме­няют асбестовый шнур на графитовой пасте.

33.Воздухоудаление из отопительных приборов и из всех участков теплопроводов является необходимым ус­ловием нормальной работы системы отопления..

В системах водяного отопления с естественной цирку­ляцией воды и верхним расположением подающих маги­стралей для удаления воздуха используется, как прави­ло, расширительный сосуд без каких-либо дополнитель­ных устройств.

В системах водяного отопления с нижним расположе­нием магистралей при естественной циркуляции для уда­ления воздуха устраивают специальную воздухоотводящую сеть, присоединяя ее к расширительному баку или к воздухосборнику .Из таких систем ото­пления воздух можно удалять также с помощью воздуховыпускных кранов или специальных шурупов, вверты­ваемых в верхние пробки приборов верхнего этажа

Для более надежного удаления воздуха и удобного спуска воды из системы водяного отопления с естествен­ной циркуляцией магистральные теплопроводы, а также ответвления от стояков к приборам и от приборов к стоякам прокладывают с уклоном (не менее 0,002) по на­правлению движения теплоносителя.

В системе водяного отопления с искусственной цир­куляцией разводящие магистральные теплопроводы прокла­дывают с подъемом к крайним стоякам и в высших точ­ках системы устанавливают воздухосборники .

В системах водяного отопления с нижним располо­жением магистралей воздух удаляется с помощью спе­циальной воздухоотводящей сети.. Для уда­ления воздуха могут быть использованы также воздуш­ные краны, устанавливаемые на верхних отопительных приборах.
