13.Асинхронные и синхронные rs триггеры.
Триггер – устройство с двумя устойчивыми состояниями выхода, содержащее запоминающую ячейку (ЗЯ) и схему управления (СУ), преобразующую поступающую информацию в комбинацию сигналов, действующих непосредственно на входы ЗЯ.
По способу записи информации различают триггеры:
-асинхронные (не синхронизируемые);
-синхронные (синхронизируемые).

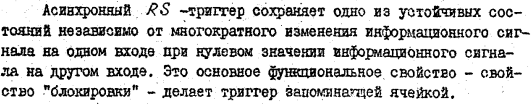

Асинхронный RS триггер:

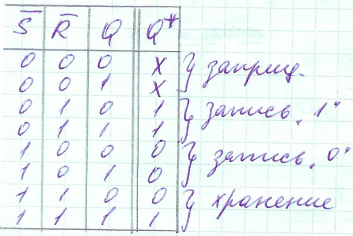

RS –триггер выполняет функцию запомин. ячейки. Способ описания – таблица переходов.
Q
*=f(S,R,Q)-состояние
тр в лед момент времени
если SVR=0 – не перекл; если = 1 – перекл.
Карта Карно для Q*
(3)
(3)-через И-НЕ; (4)-через ИЛИ-НЕ
ч
ерез
И-НЕ:
ч
ерез
ИЛИ-НЕ:

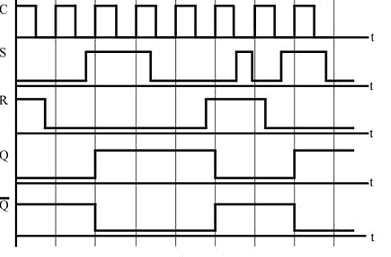

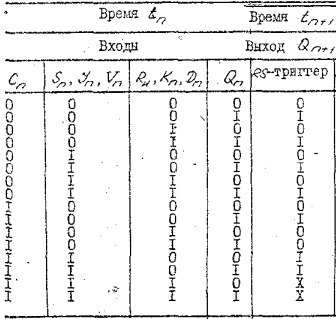

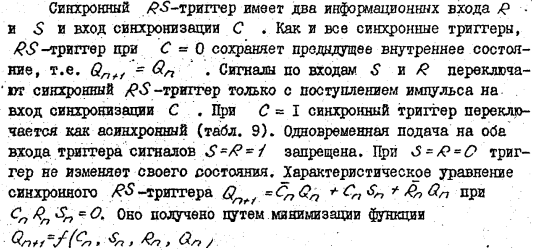

Синхронный RS триггер
Синхронные=тактируемые. Вход синхронизации – вход С. При С= 0(неактивном состоянии) триггер находится в режиме хранения инф-ии; при с=1 переключ. как асинхр-ый триггер сооств. типа.
За основу берется асинхронный RS –триггер.
14.Синхронные d-триггеры со статическим управлением записи. Синтез.
Триггер – устройство с двумя устойчивыми состояниями выхода, содержащее запоминающую ячейку (ЗЯ) и схему управления (СУ), преобразующую поступающую информацию в комбинацию сигналов, действующих непосредственно на входы ЗЯ.

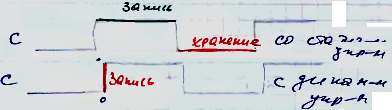

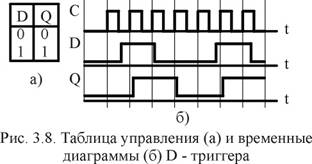

D-триггер (от английского DELAY) называют информационным триггером, также триггером задержки. D - триггер бывает только синхронным. Он может управляться (переключаться) как уровнем тактирующего импульса, так и его фронтом. Для триггера типа D, состояние в интервале времени между сигналом на входной линии и следующим состоянием триггера формируется проще, чем для любого другого типа. D-триггер имеет как минимум две входные линии: одна - для подачи синхроимпульсов; другая - информационных сигналов. D-триггеры могут переключаться как уровнем синхроимпульса, так и его фронтом.
С
интезация:
Пример синтеза D-триггера, управляемого уровнем синхроимпульса из асинхронного одноступенчатого RS-триггера. Для этого D-триггер представляют как совокупность RS-триггера и комбинационного входного устройства, т.е. представляется так, что входными линиями RS-триггера управляет комб-е --------------> устройство (КУ), согласно характеристической формуле D-триггера. Входными переменными КУ являются сигналы Q0 , C, D, а выходными (функциями) - S и R. Если учесть, что сигналы R и S являются для RS-триггера управляющими сигналами, то таблица состояний синтезируемого триггера будет содержать пять столбцов: два столбца - для переменных D-триггера - D и Q0, один - для функции Q (выходной сигнал синтезируемого триггера, он же является выходным сигналом базового RS-триггера) и два столбца - для переменных R и S RS-триггера.

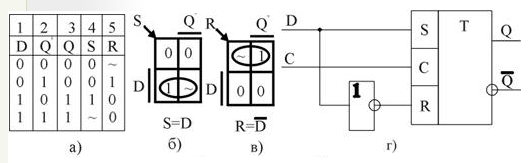

С
толбцы
1, 2, 3 соответствуют таблице состояний
D-триггера, а в столбцы 4, 5 записываются
значения сигналов R и S, при подаче которых
на входы RS-триггера, последний должен
принимать такие же состояния, что и
D-триггер. Это обусловлено тем, что RS-
триггер
является выходным узлом D-триггера.
-
уравнения
избавления от инвертора.
Что пунктиром – это как получить DV триггер.
