12.Триггеры. Структурная схема. Классификация.
Триггер скачком, лавинообразно меняет одно состояние на другое под воздействием входного сигнала.

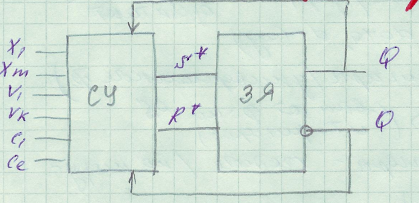

Триггер – устройство с двумя устойчивыми состояниями выхода, содержащее запоминающую ячейку (ЗЯ) и схему управления (СУ), преобразующую поступающую информацию в комбинацию сигналов, действующих непосредственно на входы ЗЯ
СУ- схема управления. x1-xm- инф. сигналы.V1-Vк- подготовительные упр. сигналы. C1-C0-исполнительные упр. сигналы. S*,R*- сигналы,которые непосредственно переключ. зап .ячейку.
Асинхронные триггеры- только исполнит.сигналы

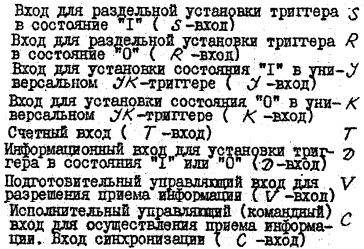

Функциональное назначение входов триггера:----
Классификация триггеров.
1. По способу организации логических связей, т.е. до виду логического уравнения, характеризующего состояние входов и выходов триггера в момент времени t до его срабатывания в момент tn+1 после его срабатывания;
Различают триггеры:
-с раздельной установкой состояний "О" и "I" ( RS -триггеры);
-со счетным входом ( Т - триггеры);
-универсальные с раздельной установкой состояний "О" или "I" ( JК- триггеры);
-с приемом информация по одному входу ( D- триггеры);
-универсальные с управляемым приемом информации по одному входу (DV-триггеры);
-комбинированные (например,RST-,JKRS-,DRS - триггеры) и т.д.
Разнообразность схем триггеров определяется возможностью изменения организации СУ и способами подключения обратной связи к входам СУ
2. По способу записи информации различают триггеры:
-асинхронные (не синхронизируемые);
-синхронные (синхронизируемые), или тактируемые.
3. По способу синхронизации различают триггеры:
-синхронные со статическим управлением записью;
-синхронные двухступенчатые;
-синхронные с динамическим управлением записью.
4. Еще есть по активной части синхросигнала
-
со
статическим управлением
-
с
динамич. управлением
5.способу передачи инф-ии – двуступенчатые и одноступенчатые
6. в зависимости от количества синхросигналов - однотактные многотактные
Основными параметрами
триггеров являются: коэффициенты
объединения по входу
и разветвления но выходу
напряжение допустимой помехи
входные и выходные напряжения и токи "О" и "I".
Эти параметры триггеров аналогичны параметрам логических элементов.
Динамическими параметрами триггера являются:
-время
задержки распространения сигнала
при включении
и выключении
триггера, а также среднее время задержки
распространения сигнала
- минимальная
длительность входного сигнала
(импульса)
при которой еще происходит переключение
триггера;
- разрешающее
время триггера
- минимально допустимый временной
интервал между двумя последовательными
входными сигналами минимальной
длительности, вызывающими переключение
триггера;
- максимальная
частота переключения
триггера
Минимальная длительность входного
сигнала равна
,
где m
- количество логических элементов в
цепи от входа информационного или
синхросигнала до входа элемента, на
котором замыкается триггерное кольцо
обратной связи,
- среднее время
задержки распространения сигнала в
логическом элементе.
Среднее время
задержки распространения
сигнала в триггере равно
,где
n
– количество логических элементов в
цепи от входа информационного
или синхросигнала до выхода элемента,
на котором подтверждается состояние
триггера. Динамические параметры
определяют быстродействие триггера.
