47.Наращивание разрядности регистров и счетчиков.
Наращивание рег-ов - наращивание разрядности.
НАРАЩИВАНИЕ ПАРАЛЛЕЛЬНЫХ РЕГИСТРОВ.

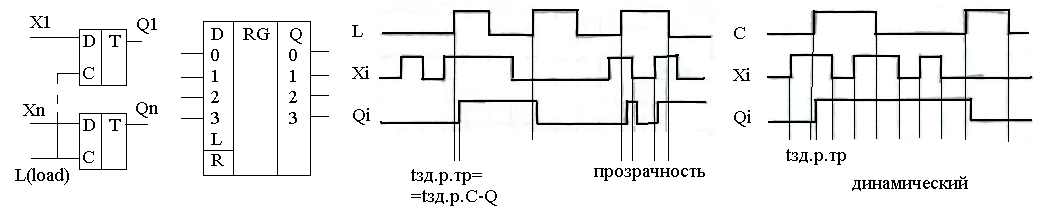

Регистры памяти (параллельные регистры). Запись, хранение, выдача информации. Для временного хранения информации в течении 1 или нескольких циклов работы устройства. Чаще всего с однофазным вводом на основе D-триггеров (как со статическим, так и с динамическим управлением записью).
Инф-ые входы рег-а используют для вводв опер-ов. По вх. синхр-ии отдельные рег-ы объединяются

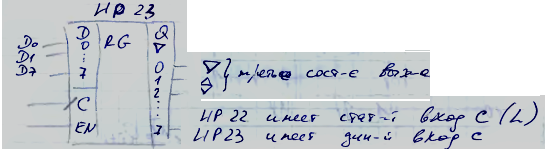

К555ИР22 К555ИР23
С динамическим управлением записью. Данные триггера непрозрачны. Вход R установки в начальное нулевое состояние – асинхронный. Это расширяет возможности регистра –возможна очистка регистра.

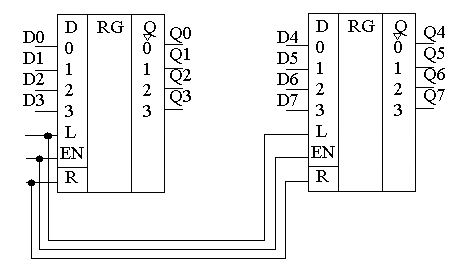

Для хранения 16-ти разрядных необходимо 2 регистра.
В секции параллельных регистров запараллеливают по С, по линии сброса в 0, и по другим управляющим сигналам.
-НАРАЩИВАНИЕ
НАРАЩИВАНИЕ УНИВЕРСАЛЬНЫХ РЕГИСТРОВ.
Регистры сдвига строятся, как правило, или на триггерах с динамическим управлением записью (одноступенчатые), или на триггерах с двухступенчатым запоминанием информации. Регистры сдвига состоят из элементов памяти и комбинационных схем (для передачи информации из разряда в разряд). Как правило, схема однородная, кроме первого и последнего разрядов.
Регистры сдвига обычно строятся на D-триггерах. Сдвиг информации осуществляется тактовыми сигналами, поступающими на входы С всех триггеров регистра.
Таблица переходов i-го разряда.
M |
|
|
|
|
M (Mode) – управляющий сигнал, задает режим сдвига М=0 – сдвиг вправо M=1 – сдвиг влево при - вправо |
0 |
0 |
X |
X |
0 |
|
0 |
1 |
X |
X |
1 |
|
1 |
X |
X |
0 |
0 |
|
1 |
X |
X |
1 |
1 |

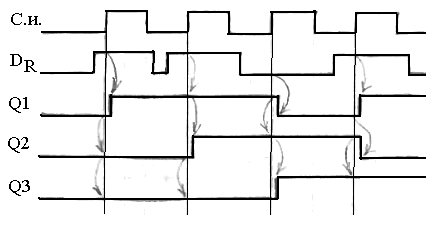

За один такт – сдвиг на один разряд (за счет динамического управления записью)
Вход последовательный -
Выход параллельный -
Т.о. возможно преобразование последовательного кода в параллельный. Также код может сниматься последовательно с за счет последовательного сдвига. Т.е. возможно преобразование параллельного кода в последовательный.
Оценка быстродействия: . Все разряды переключаются одновременно.
-НАРАЩИВАНИЕ

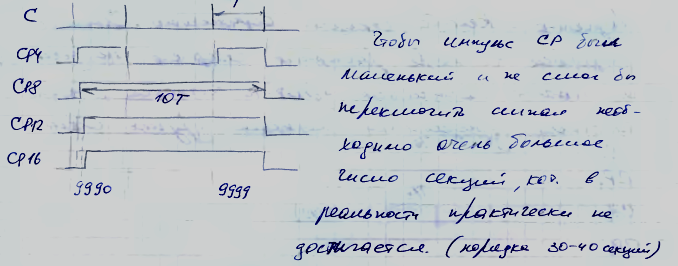

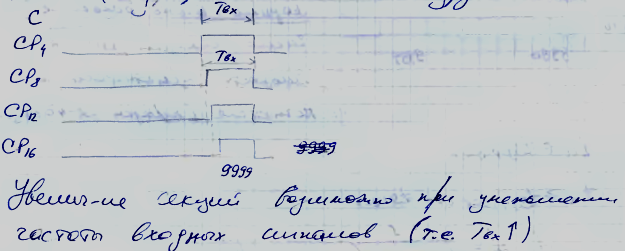

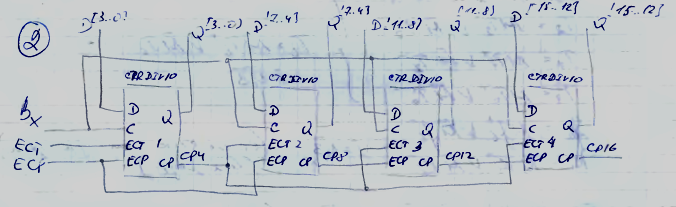

НАРАЩИВАНИЕ СЧЕТЧИКОВ
Далее на следующей странице для быстрого счета.
К 26 и 27 вопросу. Билет 4б и 5б.!!!!
К 26 – синтез реверсивного регистра с || загрузкой. – билет 4б!!!
в
лево
– значит ввод слова в послед. Коде справа
налево. – возможен посл.
вправо - значит ввод слова в послед. Коде слева направо.- вывод

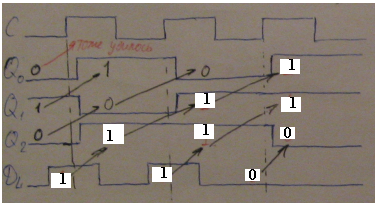

- последовательно записали 101

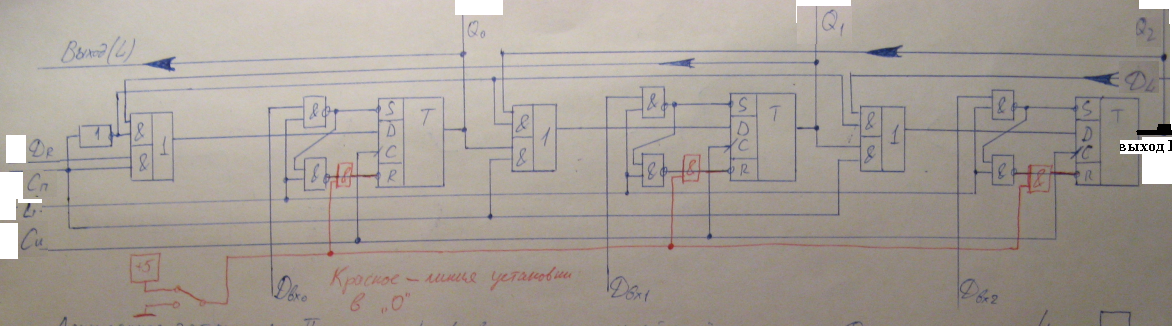

К 27 – реверсивный регистр сдвига с аинхронной загрузкой и установкой в 0 – билет 5б
где 5 вольт и все что от него идет – это линия установки в 0.(с уножением)

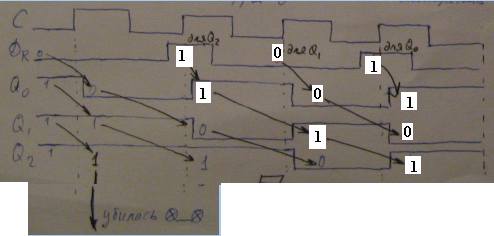

последовательно записали 110
Универсальность DV и JK триггеров.
В ЭВМ широко используют универсальные двухступенчатые JK-триггеры с групповыми J и K и дополнительными установочными R и S входами. Каждая группа входов J и K объединена конъюнкцией (рисунок 3.8), что позволяет расширить логические возможности JK-триггеров.
Схемы двухступенчатых (двухтактных) триггеров универсального типа имеют повышенную стабильность и помехоустойчивость работы. Универсальность триггеров достигается наличием входов несинхронизируемой установки R и S, с помощью которых, при отсутствии синхроимпульса (С=0), триггер может быть установлен в состояние 1 путем подачи S=1, либо в состояние 0 путем подачи R=1. При установленных сигналах R=S=0, не меняющих состояние схемы, переключение триггера осуществляется под воздействием синхронизирующих и информационных входов (при наличии С=1).
Независимо от типа универсальных двухступенчатых триггеров (RS, D, JK и т.д.) принцип их построения одинаков: синхронный двухтактный триггер составляется из двух частей, одновременный прием информации в которых запрещен. Для построения первой и второй ступеней используются синхронные триггеры со статическим управлением записью.
Если на синхронизирующий вход подается С=1, то первой ступенью принимается входная информация в течение действия синхроимпульса. Триггер первой ступени называют основным.
Если состояние синхронного входа равно 0 (С=0), то прием входной информации в первую ступень запрещается, разрешается смена сигналов на информационных либо установочных входах триггера, а вторая ступень принимает (копирует) информацию (состояние), хранимую в первой ступени.
Синхронный двухступенчатый JK-триггер

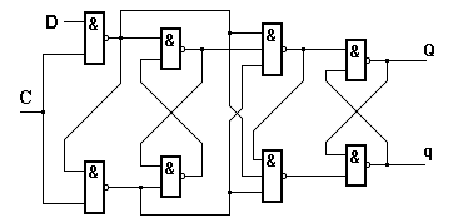

Синхронный двухступенчатый D-триггер, использует на первой ступени синхронный D-триггер со статическим управлением записью на второй - RS-триггер.
