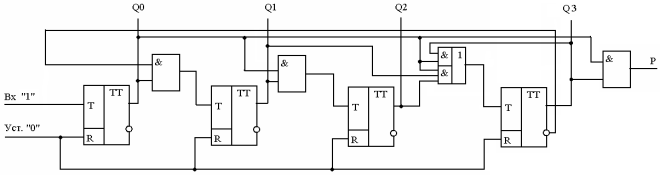

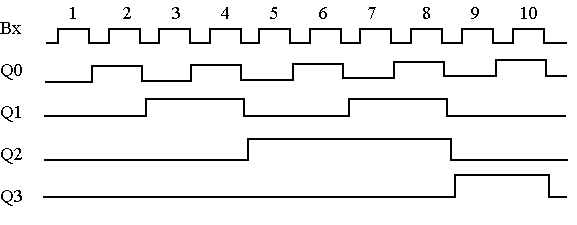

33. Асинхронные десятичный счетчики. Синтез.

Двоично-десятичный счетчик – счетчик по mod 10.

К арты Карно: , , ,

Триггеры переключаются не одновременно. Время задержки распространения счета растет с ростом числа разрядов. . Все разряды переключаются практически одновременно ( , то они почти равны).

УГО

№	Q3	Q2	Q1	Q0	Q3*	Q2*	Q1*	Q0*	T3	T2	T1	T0
	Q3	Q2	Q1	Q0	Q3	Q2	Q1	Q0	0	0	0	0
0	0	0	0	0	0	0	0	1	0	0	0	1
1	0	0	0	1	0	0	1	0	0	0	1	1
2	0	0	1	0	0	0	1	1	0	0	0	1
3	0	0	1	1	0	1	0	0	0	1	1	1
4	0	1	0	0	0	1	0	1	0	0	0	1
5	0	1	0	1	0	1	1	0	0	0	1	1
6	0	1	1	0	0	1	1	1	0	0	0	1
7	0	1	1	1	1	0	0	0	1	1	1	1
8	1	0	0	0	1	0	0	1	0	0	0	1
9	1	0	0	1	0	0	0	0	1	0	0	1

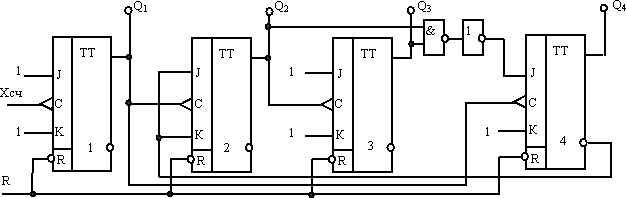

Может использоваться как счетчик по модулю 2 или 5. Чтобы получить по модулю 10 необходимо входы включить последовательно (пунктир).

CU – вход сложения CU +1. CD – вход вычитания CD -1.

CU, CD – на одном из них импульс, на другом 1.

CPU, CPD – перенос при сложении/вычитании.

Асинхронная загрузка по L по входам 1, 2, 4, 8.

Двоично-десятичный счетчик – счетчик по mod 10.

Q3,Q2       Q1,Q0	00	01	11	10	00	01	11	10	00	01	11	10	00	01	11	10
00			*				*				*				*
01	1	1	*				*				*	1			*	1
11	1	1	*	*	1	1	*	*		1	*	*			*	*
10			*	*			*	*			*	*			*	*

, , , ,

Другой материал:

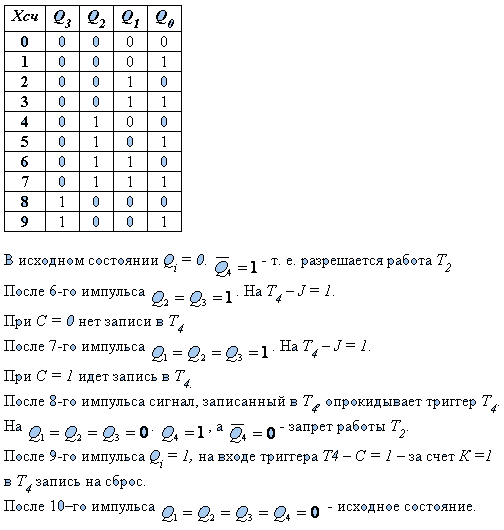

Общим недостатком всех асинхронных счетчиков является большое время переключения счетчика. Если принять время переключения одного счетчика за Dt, то время переключения n- разрядного счетчика составит n×Dt. Этим объясняется, что асинхронные счетчики не выпускаются разрядностью более четырех.

В синхронных счетчиках входной сигнал Хсч подается одновременно на все входы синхронизации, время переходного процесса не зависит от разрядности счетчика и равно tпер=Dt взамен переключения одного триггера.
