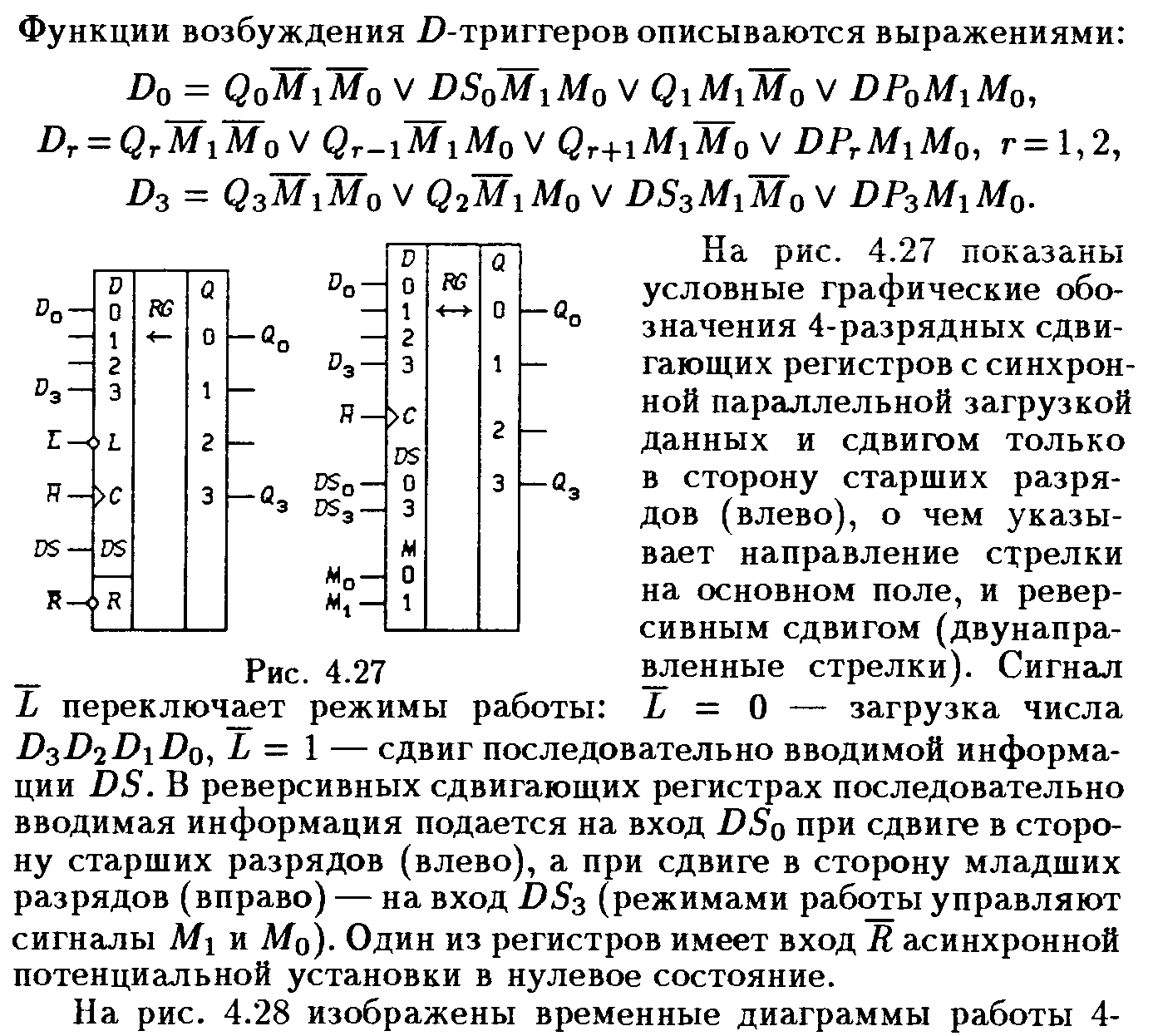

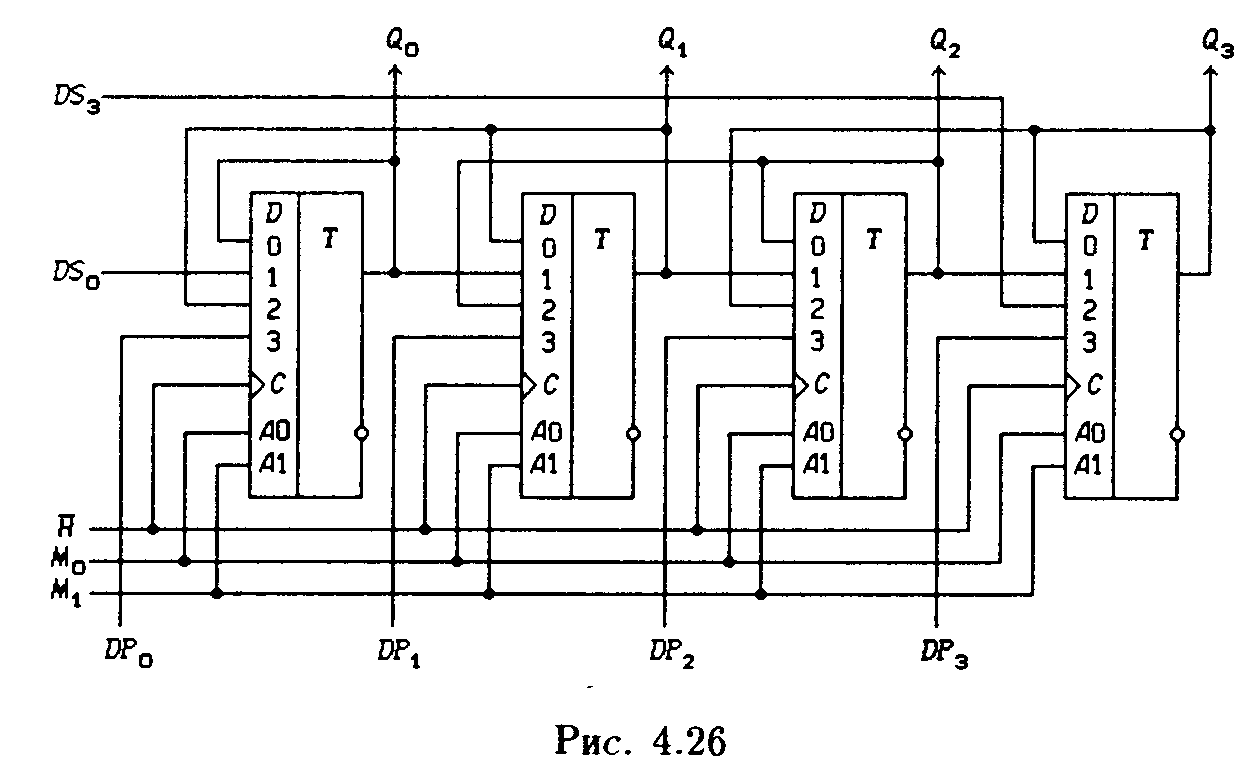

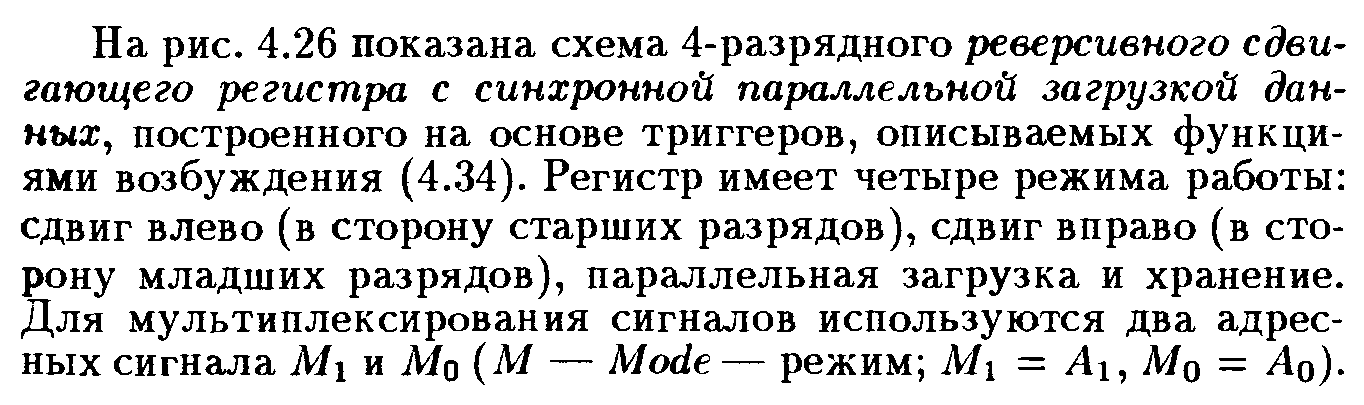

26. Синтез реверсивного регистра сдвига с параллельной синхронной загрузкой.

Регистр – функциональный узел ЭВМ накапливающего типа, представляющий собой регулярную структуру состоящую из элементов памяти и комбинационных схем и предназначенный для:

-выполнения ввода, хранения, считывания ифно;

-преобразования параллельного кода в последовательный и наоборот;

-для выполнения поразрядных операций. (лог +, *)

Сдвиг-пространственное перемещение инфо от одного разряда к другому. Сдвиг м.б.: влево, вправо, реверсивный сдвиг.

DS - Data Serial - вход для последовательного ввода данных

P/S - Parallel/Serial - выбор режима работы

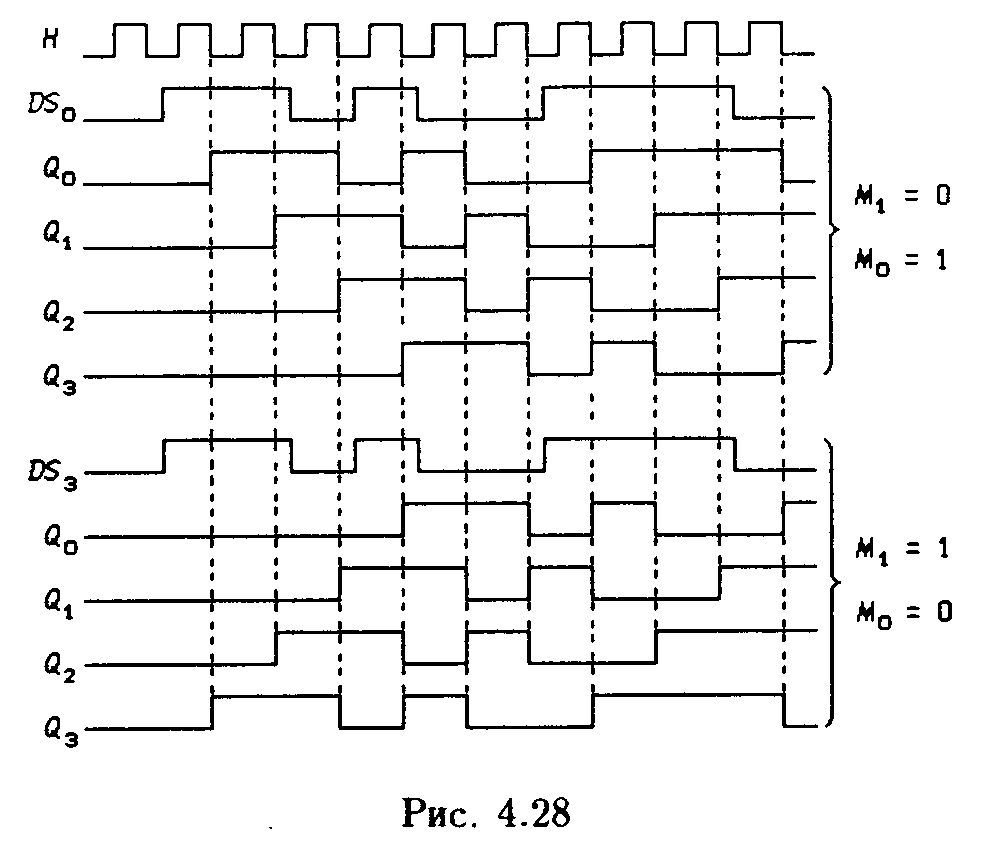

Чтобы 4-х разрядное двоичное число, представленное в параллельном коде, преобразовать в последовательный код, надо сначала разряды этого числа подать на входы D0,D1,D2,D3 регистра, а одновременно с этим подать разрешение на параллельную запись, т.е. P/S = 1 и подать один или несколько импульсов на С-вход регистра.

После этого нужно запретить параллельную запись в регистр и тем самым разрешить последовательный режим регистра (P/S = 0). Теперь на каждый синхроимпульс выход D3 будет выдавать поочерёдно разряды записанного двоичного числа.

Обычно последовательный код начинается младшим разрядом, а в данном регистре первым на выход поступит разряд числа, записанный ранее на триггер ТТ3, значит при параллельной записи следует проследить, чтобы младший разряд был записан в триггер ТТ3, а старший - в ТТ0.

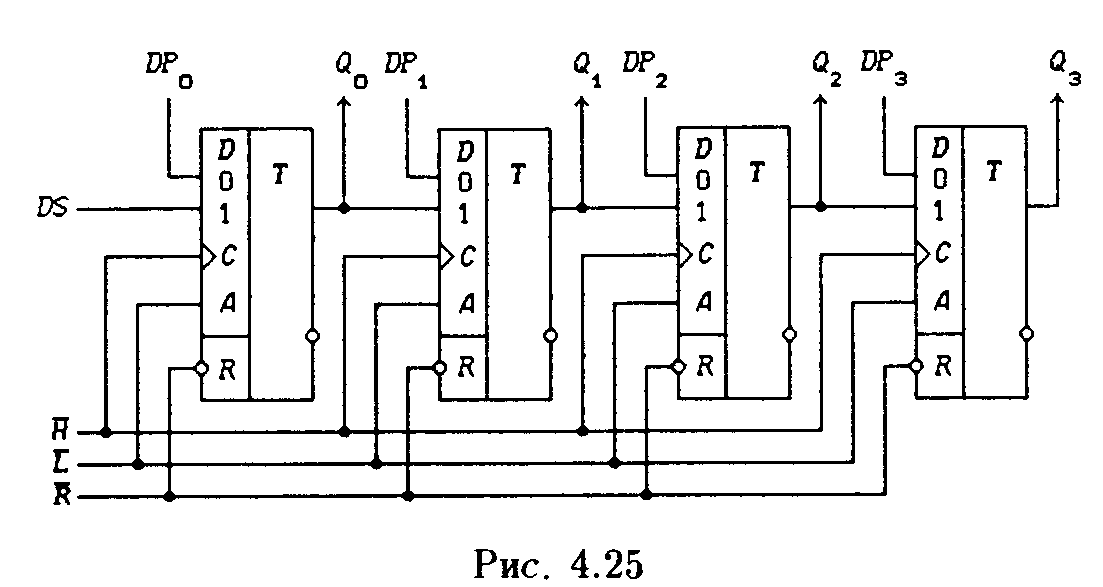

27. Реверсивный регистр сдвига с асинхронной загрузкой и установкой в «0».

28. Счётчики. Классификация. Основные параметры. Оценка быстродействия.

Счётчик-это функциональный узел накапливающего типа, выполняющий функцию счёта числа событий (импульсов) и хранения числа в определённой системе счисления.

Аббревиатура обозначения: CTR (Counter) – счётчик от Count-счёт. Под «событием» понимается изменение сигналов, т.е. положит или отрицат перепад.

Счётчик выполняет функцию подсчёта и хранения.

Состояние – это выходной код разрядов счётчиков.

Счётчик – это так же совокупность эл-ов памяти (триггеры) и комбин схем.

Различают счетчики и их разновидность – пересчетные устройства. Пересчётная схема – это разновидность счётчика, которая преобразует последовательность входных сигналов в предписанную посл-ть изменения состояния. В счетчике важен не только процесс счета, но и представление числа в определенном коде. В пересчетном устройстве способ представления не так важен, оно выдает сигнал на выход при наступлении определенного числа событий. Состояние счетчика – конкретное значение цифрового кода, которое формируется на выходах триггеров (разрядов) счетчика. Одно из состояний принимается за начальное, часто нулевое.

Чаще всего пересчётные схемы используются как делители частоты, если частота вх. сигналов постоянная.На выходах снимаем делённую частоту. Если частота не постоянна, то пересчётная схема выдаёт один импульс на пересчёт.

Основные параметры счетчиков:

I ) Статические: такие же как у его элементной базы: , логический перепад и прочие..

II ) Динамические:

1)частота счета максимальная и рабочая (1/10 max)

2)задержки распространения сигналов от вх. до вых. по различным трактам

3)время предустановки

4)время удержания информационного сигнала на определенных входах по отношению к управляющему сигналу

5)минимальная длительность входных сигналов по различным трактам

III ) Специфические: Модуль счета M и емкость счетчика E. M определяется числом используемых состояний(числом импульсов, которое возвращает счетчик в начальное состояние).

, (q- основание системы счета, n- количество разрядов).

- количество событий, которое может быть зафиксировано в счетчике.

Классификация:

I ) по модулю счета:

1) двоичные

2) двоично-кодированные

3) с произвольным модулем

4) программируемые

II ) по выполняемой функции:

1. суммирующие СТ:=CT+1 (count – счетчик)

2. вычитающие СТ:=СТ-1

3. реверсивные (и то, и другое, по управляющему сигналу): с одним счетным входом, с двумя счетными входами.

III ) по способу организации переносов:

1. с последовательным

2. со сквозным

3. с параллельным

4. с групповым

IV) по способу переключения счетчика:

1. асинхронные. Переключаются или входными сигналами, или выходными сигналами других разрядов, или их комбинацией (самые простые).

2. синхронные. Переключаются входными сигналами, т.е. триггеры (разряды счетчика) переключаются в один момент времени входными сигналами счета (самые быстродействующие)

V) по порядку изменения состояний:

1) с естественным порядком изменения состояний

2) с произвольным порядком изменения состояний
