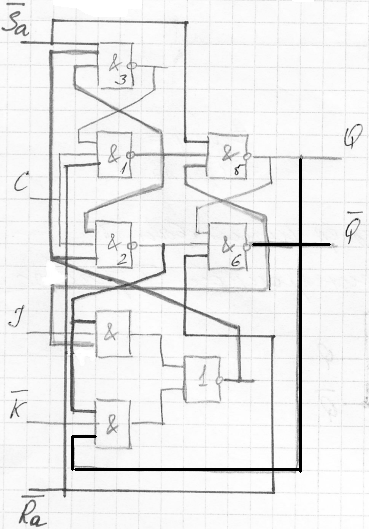

21. Синхронный jk-триггер с динамическим управлением записью.

- из D триггера получаем JK

J=0, K=1 – режим хранения

J=0, K=0 – режим записи 0

J=1, K=1 – режим записи 1

J=1, K=0 – счетный режим

Т аблица переходов асинхронного JK триггера:

22. Регистры. Классификация. Основные параметры.

Регистр – функциональный узел ЭВМ накапливающего типа, представляющий собой регулярную структуру состоящую из элементов памяти и комбинационных схем и предназначенный для:

-выполнения ввода, хранения, считывания ифно;

-преобразования параллельного кода в последовательный и наоборот;

-для выполнения поразрядных операций. (лог +, *)

Комбинационная схема – служит для ввода и вывода информации и для передачи между разрядами регистра. Запись – это ввод или занесение нового слова информации в регистр. Хранение – это процесс запоминания. Считывание – это выдача информации из регистра во внешние цепи.

Основной признак классификации: способ ввода/вывода:

1)Параллельный. Все разряды слова передаются одновременно, за 1 такт T (простым или парафазным кодом: -простой, -парафазный).

2)Последовательный. Все разряды слова передаются последовательно во времени, каждый за 1 такт T. Время передачи nT.

3)Параллельно-последовательный способ. Слово разбивается на группы разрядов. Группы передаются параллельно, разряды в группах последовательно.

В зависимости от выполняемых функций и способа ввода/выводы:

1) регистры памяти (параллельные)

2) регистры сдвига (последовательные)

3) в интегральной схемотехнике имеются универсальные регистры (ввод, хранение, сдвиг). Они могут быть программно управляемы.

Регистры, выполняющие несколько фу-ий называют универсальными:-сдвиг влево /вправо ;-загрузка начального кода.; -хранение

В зависимости от способа представления вводимой инфо различают регистры:

-с однофазным вводом инфо (1 линия передачи)

- с парофазным вводом инфо. (2 лини) (вывод может осущ и тем и тем способом, так же в инверсном).

В зависимости от вида сдвига различают:

-регистры одностороннего сдвига (влево или вправо)

-реверсивные регистры.

Функции регистра – хранение и сдвиг

Параметры: разрядность, каждый разряд хранения, обрабатывает один раз слова.

23.Регистры памяти (параллельные регистры на d и rs триггерах).

Параллельный регистр – набор триггеров и комб. схем. Комб. схема – для ввода,вывода. Триггеры для записи,хранения,выдачи.. Один триггер хранит 1 бит инф-ии.

входное слово – D= D0,D1,...,Dn-1

П РИМЕР:

4-х разрядный регистр на Д-

. триггере со статич. упр. записи.

L-LOAD –загрузка (для триг со

статич. упр записи). Пока L=1 RG

прозрачен, при L->0 происходит

запоминание.||||| на D –триг. с ДУЗ.(информция 

принимается в момент перепада

C 0->1,поэтому D должно уст-ся до перепада tsu

Временная диаграмма на D-триггерах с ДУЗ

Особенность рег-ов с ||-ой записью на Д-триг. – не требуетя предвар. установка в 0, но R вход есть,может потребоваться для других целей.(для очистки регистра например)

tн- время выдержки для надежной записи инф-ии в RG

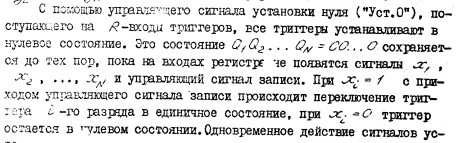

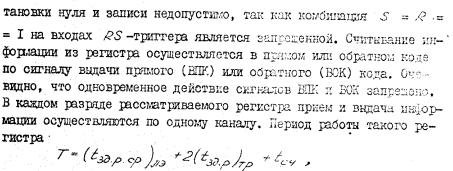

Регистры на RS триггерах необходимо сбрасывать.!
