2.3 Проверка на пропуск поверочного расхода
(2.3.1)
где - максимальный расчётный расход, с учётом трансформации паводка, принимаемый при обеспеченности 0,01% для I класса сооружений [3, 5.4 табл.2],
- максимальных расход, требующийся для выработки установленной мощности станции.
Так как производить расчет для поверочного случая не требуется. ФПУ обеспечит пропускную способность.
2.4 Расчет сопряжения потока в нижнем бьефе
При движении через водослив или при истечении из-под затвора, в том числе расположенного над гребнем водослива, можно выделить три режима сопряжения поступающей в нижний бьеф струи с потоком в нижнем бьефе:
-
Донный режим, при котором транзитная струя устойчиво примыкает к дну и наибольшие осредненные скорости располагаются вблизи дна;
-
Поверхностный режим, при котором транзитная струя располагается на поверхности или вблизи нее. Наибольшие осредненные скорости при этом приближены к поверхности. Такой режим наблюдается, например, за сооружением с низовым вертикальным уступом;
-
Смешанный поверхностно-донный режим, при котором транзитная струя вблизи сооружения находится на поверхности, а ниже по течению устойчиво примыкает ко дну.
Расчет сопряжения потока в нижнем бьефе при донном режиме выполняется в следующем порядке.
В бытовых условиях при уклоне дна отводящего русла поток находится в спокойном состоянии а непосредственно за водосливом – в бурном.
Сопряжение бурного потока со спокойным происходит в форме гидравлического прыжка. При этом в зависимости от соотношения глубины и бытовой глубины устанавливаются следующие типы сопряжения бьефов:
сопряжение по типу отогнанного прыжка;
сопряжение в виде прыжка в сжатом сечении;
сопряжение в виде надвинутого (затопленного) прыжка.

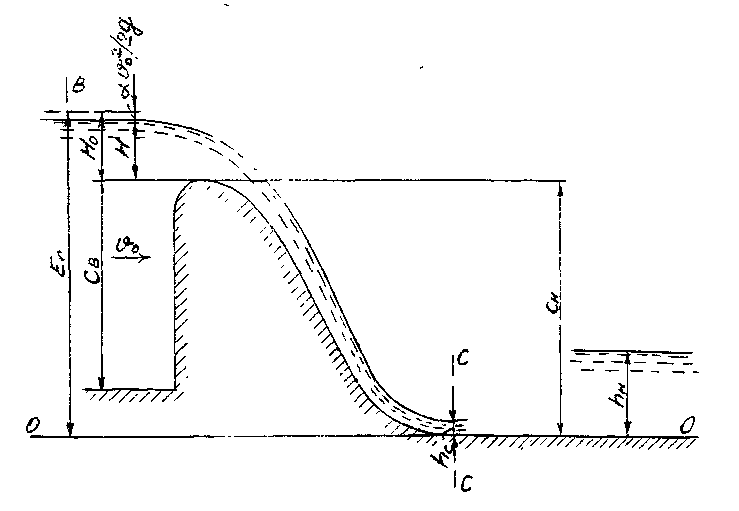

Рисунок 3 - Схема к расчету сопряжения бьефов
Определяются параметры прыжка для прямоугольного русла.
Предварительно определяем критическую глубину:
(2.4.1)
Вычислим полную удельную энергию в сечении перед водосливом:
(2.4.2)
Определяем отношение:
(2.4.3)
Коэффициент скорости по [5].
По графику М. Д. Чертоусова [5] в зависимости от коэффициента скорости и определяем .
Вычисляем сопряженные глубины:
(2.4.4)
(2.4.5)
Определим тип прыжка:
имеем отогнанный прыжок.
Отогнанный прыжок за плотиной не допускается, и проектируется сопряжение бьефов по типу затопленного прыжка. Для этого необходимо создать с нижним бьефом соответствующую глубину или погасить часть избыточной энергии с помощью гасителей энергии. Применим гашение избыточной энергии с помощью отлета струи.
2.5 Гашение энергии потока. Расчет отлёта струи
Высота от дна, до носочка:
где
Отметка носка:
Скоростное падение (напор воды на носке):
Скорость потока воды на носке:
где - коэффициент скорости потока, принимаю равным 0,9.
Высота потока воды на носке:
где
Число Фруда:
Дальность отлёта струи:
где - коэффициент аэрации, принимаю равным 0,8; - угол наклона носка, принимаю равным ;
Таким образом:
Проверка дальности отлета струи на безопасное расстояние:
где H – высота плотины
Условие выполнено, яма размыва на безопасном расстоянии от основания плотины.
Определим глубину размыва:
где
где - средняя крупность отдельностей, в расчёте принять 1м.
Таким образом:
Расстояние до центра ямы:
где
Длина горизонтального участка ямы размыва вдоль течения на уровне не размытого русла равна:
(2.5.13)
