БЖ_ЛР1 БРР
.docxФЕДЕРАЛЬНОЕ АГЕНТСТВО СВЯЗИ
Государственное образовательное учреждение высшего профессионального образования
МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ СВЯЗИ И ИНФОРМАТИКИ
Кафедра охраны труда и окружающей среды
Лабораторная работа №1
«ИССЛЕДОВАНИЕ ЭЛЕКТРОБЕЗОПАСНОСТИ В ТРЕХФАЗНЫХ СЕТЯХ ПЕРЕМЕННОГО ТОКА НАПРЯЖЕНИЕМ ДО 1000 В»
по дисциплине
БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ
Выполнил: студент(ы)
группы БРP1601
Савенко С. С.
Проверил(а):
2018
ЦЕЛЬ РАБОТЫ:
Исследовать электробезопасность сетей трёхфазного тока напряжением 1000 В в нормальном и аварийном режимах работы.
ПРИНЦИПИАЛЬНЫЕ СХЕМЫ
исследуемых сетей с расчётными формулами тока, проходящего через тело человека:

-
Нормальный режим. Прикосновение человека к одной из фаз трехфазной сети, трехпроводной с изолированной нейтралью.
-
Нормальный режим. Прикосновение человека к одной из фаз трехфазной сети, четырехпроводной с заземленной нейтралью.
-
Аварийный режим. Прикосновение человека к одной из фаз трехфазной сети, трехпроводной с изолированной нейтралью.
-
Аварийный режим. Прикосновение человека к одной из фаз трехфазной сети, трехпроводной с изолированной нейтралью.
ДОМАШНИЙ РАСЧЕТ
Ток Ih, протекающий через тело человека, при прикосновении к фазному проводу в сетях с ИН и ЗН при симметричном изменении значений сопротивления изоляции и емкостей фаз относительно земли в нормальном режиме:
Табл.1 Rh=1 кОм Uф=127 В
Исслед. Часть |
ИН |
ЗН |
|||||||||||||||||||
Норм.режим |
С=0 |
R из рассч, кОм |
0,9 |
2,1 |
4,5 |
7,2 |
9 |
12 |
18 |
23 |
2 |
9 |
23 |
||||||||
Ih рассч, мА |
98 |
75 |
51 |
37 |
32 |
25 |
18 |
15 |
127 |
127 |
127 |
||||||||||
R из эксп, кОм |
0,2 |
1,5 |
3 |
6 |
8 |
10 |
15 |
20 |
1,5 |
8 |
20 |
||||||||||
Ih эксп, мА |
>100 |
84 |
50 |
38 |
33 |
27 |
20 |
15 |
127 |
127 |
127 |
||||||||||
Rкз=∞ |
С из рассч, мкФ |
0 |
0,3 |
0,5 |
1,1 |
1,5 |
2 |
1,3 |
1 |
2 |
|||||||||||
Ih рассч, мА |
0 |
35 |
54 |
90 |
103 |
111 |
127 |
127 |
127 |
||||||||||||
С из эксп, мкФ |
0 |
0,1 |
0,25 |
0,5 |
1 |
1,85 |
0,1 |
0,5 |
1 |
||||||||||||
Ih эксп, мА |
0 |
21 |
23 |
62 |
100 |
126 |
127 |
127 |
127 |

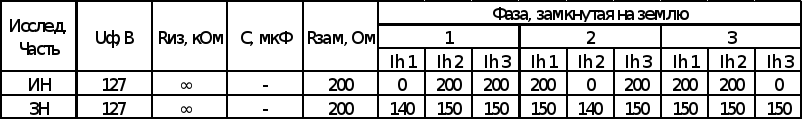

Табл.2 Результат измерений тока через тело человека Ih в аварийном режиме для сетей ИН и ЗН.

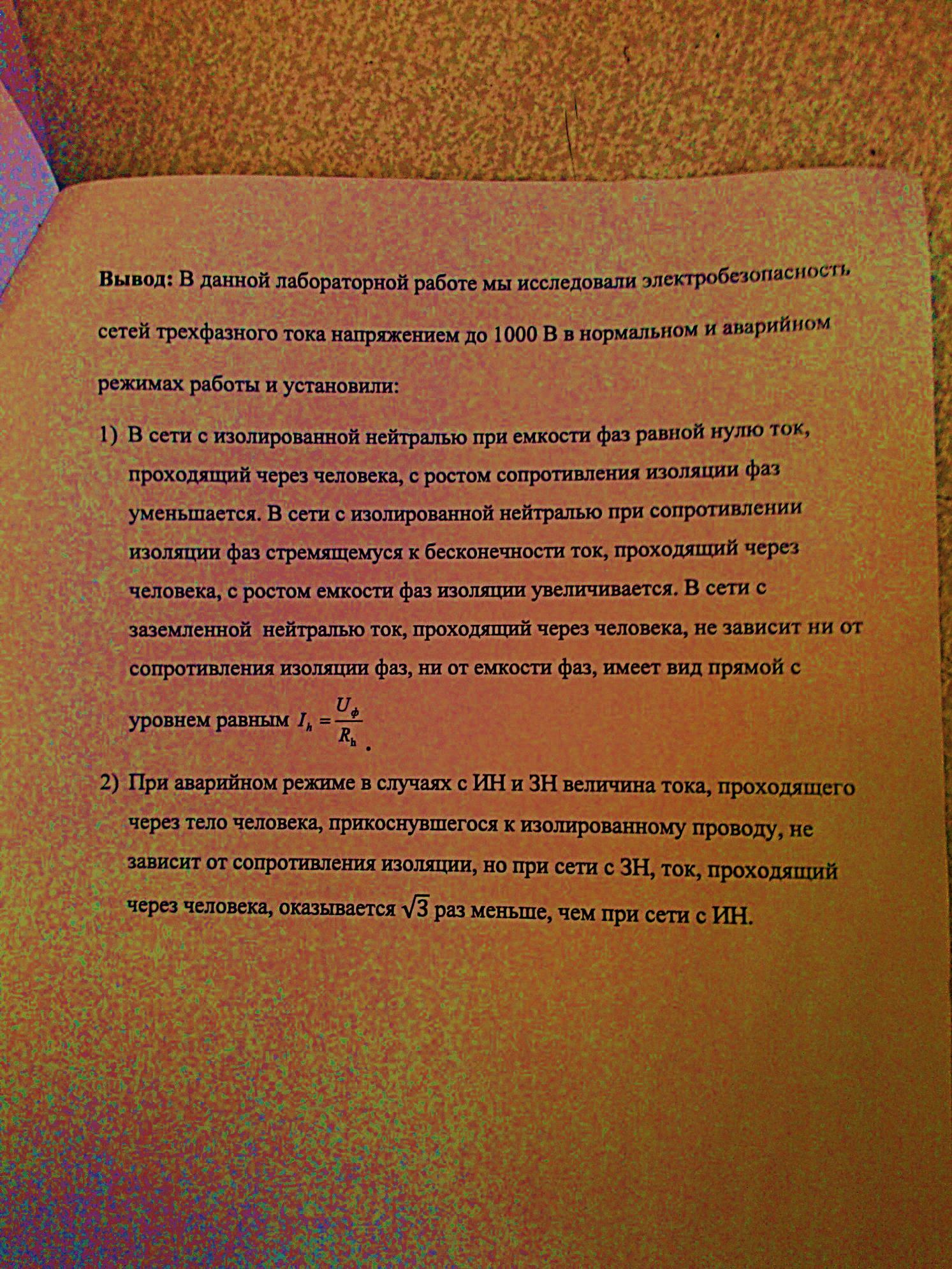

ВЫВОДЫ
