Варіанти вихідних даних для виконання курсового проекту

№№ з/п	1	2		3	4		№№ з/п
	Х=+1000,00 Y=+1000,00
	1-2	1-2		1-2	1-2
1	102 33	7757	8845		9627	1
2	94 26	132 06	187 23		115 47	2
3	234 05	222 46	206 50		126 43	3
4	101 42	167 33	331 28		132 53	4
5	27 21	16 27	77 47		147 12	5
6	61 04	127 11	125 58		158 54	6
7	111 10	188 29	331 51		167 23	7
8	267 17	324 40	19 34		179 51	8
9	342 22	45 43	163 43		185 17	9
10	150 37	185 56	284 21		193 55	10
11	77 53	351 22	13 24		223 19	11
12	159 30	215 14	122 56		231 27	12
13	260 06	55 44	277 13		241 54	13
14	321 34	176 15	97 46		258 11	14
15	100 23	342 38	357 33		264 23	15
16	57 35	81 44	123 45		276 32	16
17	307 54	120 27	23 46		278 56	17
18	35 14	333 31	61 17		283 04	18
19	173 28	142 22	188 34		286 51	19
20	267 27	21 56	65 32		292 55	20
21	80 34	227 22	329 26		294 28	21
22	128 45	315 25	124 37		297 57	22
23	321 34	174 14	220 27		301 43	23
24	66 43	29 20	327 56		308 28	24
25	40 40	118 54	119 47		313 58	25
26	33 33	101 01	102 03		318 31	26
27	24 47	92 27	94 31		327 49	27
28	15 51	81 18	89 41		338 53	28
29	4 03	73 34	77 19		349 49	29
30	341 17	60 39	61 28		357 47	30

Додаток 2

Відомість висот реперів і нев”язок теодолітно-нівелірного ходу

№	1 група			2 група			3 група			4 група
п/п	НРп21	НРп22	Δh	НРп21	НРп22	Δh	НРп21	НРп22	Δh	НРп21	НРп22	Δh
1	32,533	34,228	-48	12,171	13,800	+18	36,170	34,781	+36	49,055	50,687	+15
2	37,652	39,314	-15	17,276	18,870	+53	18,730	20,413	-36	11,805	13,472	-20
3	20,135	21,832	-50	68,330	69,966	+11	53,852	55,457	+42	27,732	29,422	-43
4	86,343	87,943	+50	66,065	67,733	-21	47,186	48,879	-46	68,248	69,903	-8
5	73,548	75,218	-23	74,717	76,340	+24	23,885	25,484	+48	29,405	34,000	+52
6	76,809	78,437	+19	34,072	35,697	+22	79,657	81,286	+18	24,201	25,828	+20
7	59,091	60,783	-45	16,850	18,462	-35	21,350	22,969	+28	52,775	54,473	-51
8	17,392	18,997	+42	65,813	67,492	-32	35,033	36,707	-27	67,851	69,485	+13
9	29,274	30,905	+16	36,697	38,362	-18	70,489	72,158	-22	34,852	36,475	+24
10	49,945	51,565	+27	39,885	41,560	-30	24,535	26,157	+25	60,628	62,304	-29
11	30,542	32,141	+48	11,199	12,857	-11	57,482	59,091	+38	89,808	91,438	+47
12	24,480	26,174	-47	29,170	30,857	-40	46,828	48,428	+47	35,985	37,644	-12
13	50,489	52,097	+39	31,060	32,731	-24	70,983	72,659	-29	50,500	52,171	-24
14	47,429	49,030	+46	20,805	22,497	-45	49,125	50,807	-35	73,998	75,701	-56
15	62,480	64,068	+59	45,571	47,271	-53	62,473	64,094	+26	39,808	41,412	+43
16	61,040	62,669	+18	82,406	84,079	-26	79,645	81,261	+31	31,374	33,063	-42
17	29,166	30,849	-36	35,303	36,967	-17	75,303	77,005	-55	67,007	68,700	-46
18	52,403	54,025	+25	86,799	88,484	-38	52,964	54,560	+51	81,847	83,458	+36
19	31,964	33,588	+23	27,439	29,042	+44	19,358	21,023	-18	54,061	55,718	-10
20	45,093	46,691	+49	23,403	25,094	-44	28,342	29,965	+24	68,117	69,716	+48
21	72,063	73,759	-49	28,732	30,421	-42	44,352	45,986	+13	17,771	19,369	+49
22	50,084	51,695	+36	42,614	44,213	+48	37,884	39,563	-32	20,086	21,769	-36
23	20,082	21,756	-27	26,526	28,145	+28	20,177	21,779	+45	13,401	14,996	+52
24	22,895	24,588	-46	77,602	79,278	-29	50,686	52,382	-49	15,666	17,296	+17
25	39,232	40,895	-16	22,051	23,712	-14	68,097	69,774	-30	40,136	41,749	+34
26	56,015	57,649	+13	16,569	18,241	-25	67,149	68,774	+22	51,976	53,611	+12
27	33,476	35,165	-42	26,866	28,492	+21	39,433	41,053	+27	90,364	91,954	+57
28	43,508	45,102	+53	57,484	59,117	+14	51,007	52,696	-42	76,494	78,095	+46
29	20,902	22,589	-40	12,199	13,857	-11	52,473	54,095	+25	25,481	27,175	-47
30	23,411	25,101	-43	39,232	40,895	-16	31,010	32,643	+14	47,927	49,522	+52

Додаток 3

Вихідні дані для журналу технічного нівелювання траси

Номер варіанту	Висоти реперів		Кут повороту траси	Робоча позначка дна каналу на ПК0	Початковий дирекційний кут
	НRp21, м	HRp22, м			початковий
1	60,638	59,797	37 27 ПК4+30	+0,78	165 31
2	91,236	90,363	52 20 ПК6+70	+0,80	35 45
3	87,432	86,568	42 32 ПК4+30	+0,80	42 51
4	84,327	83,483	41 32 ПК8+25	+0,80	32 41
5	29,194	28,419	36 48 ПК6+25	+0,76	85 30
6	60,110	59,312	42 23 ПК4+50	+0,82	82 32
7	75,234	74,461	34 48 ПК6+15	+0,80	161 06
8	29,194	28,419	36 48 ПК6+25	+0,76	36 48
9	49,867	49,022	32 55 ПК5+20	+0,80	33 25
10	45,037	44,232	35 43 ПК5+50	+0,80	83 04
11	93,115	92,318	48 24 ПК6+85	+0,82	48 24
12	51,543	50,702	34 26 ПК4+38	+0,80	232 16
13	71,656	70,844	37 21 ПК6+25	+0,75	346 15
14			37 27		348 25
15			37 27		37 27
16			37 27		37 27
17			37 27		37 27
18			37 27		37 27
19			37 27		37 27
20			37 27		37 27
21			37 27		37 27
22			37 27		37 27
23			37 27		37 27
24			37 27		37 27
25			37 27		37 27
26			37 27		37 27
27			37 27		37 27
28			37 27		37 27
29			37 27		37 27
30			37 27		37 27

Додаток 4

Пікетажний журнал

Θ₁ = 35⁰45'

R = 100 м

T = 32,25 м

K = 62,39 м

D = 2,11 м

B = 5,07 м

Контроль:

ВУ ПК 0 + 90,28 ВУ ПК 0 + 90,28

- Т 32,25 +Т 32,25

ПК ПК 0 + 58,03 ПК 1 + 22,53 +К 62,39 -Д - 2,11

КК ПК 1 + 20,42 КК ПК 1 + 20,42

Приклад оформлення пікетажного журналу

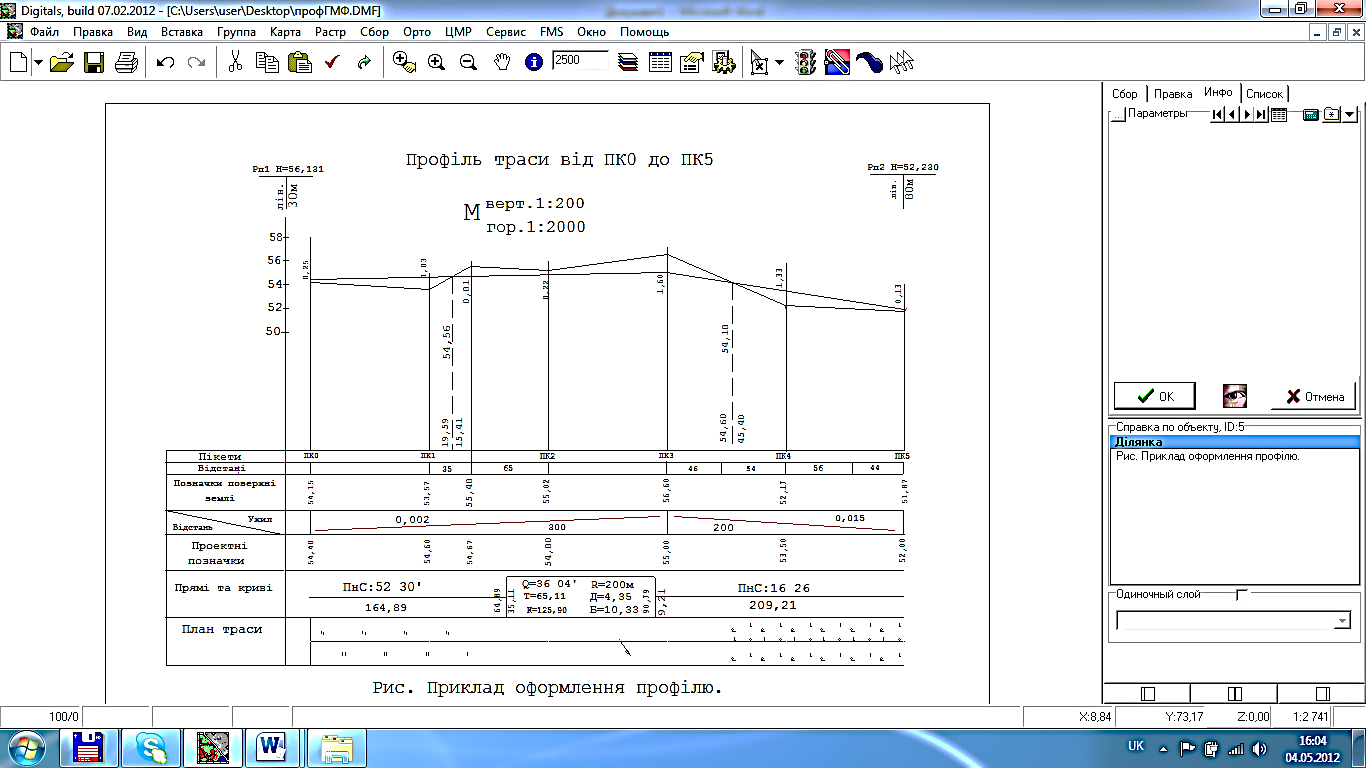

Додаток 5

Додаток 7

ДВНЗ «ХЕРСОНСЬКИЙ ДЕРЖАВНИЙ АГРАРНИЙ УНІВЕРСИТЕТ»

Додаток 8

Зразок рамки та зарамкового оформлення плану

ДВНЗ «Херсонський ДАУ»

Додаток 9
