МОСКОВСКИЙ ЭНЕРГЕТИЧЕСКИЙ ИНСТИТУТ

НИУ МЭИ

Кафедра Паровых и Газовых Турбин

Лабораторная работа №1

Тарировка пневмонических зондов

Группа: ТФ-05-16

Бригада: №3

Студент: Тороп Д.В.

Преподаватель: Тищенко А.А.

Москва

2018

Цель работы: получение тарировочных характеристик пнемометрических зондов. Оценка погрешности прямых измерений давлений.

Конструкции пневмометрических зондов

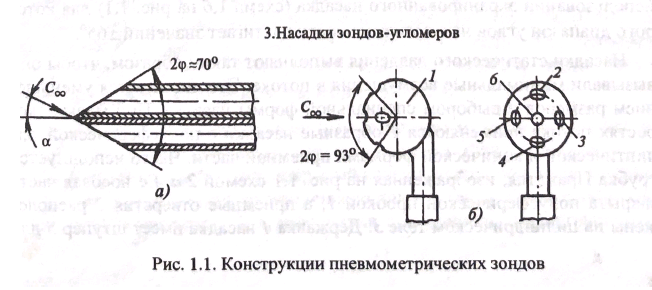

Основными элементами зондов являются измерительные насадки (рис. 1.1), которые должны отвечать сл. требования:

• Введение их в поток не должно приводить к существенным возмущениям, т.е. возмущения должны быть малы по сравнению с измеряемой величиной;

• Обладать высокой чувствительностью и малой инертностью;

• Быть механически прочными и простыми в изготовлении;

• Обеспечивать простоту расшифровки показаний и стабильность тарировочной характеристики зонда.

Указанным требованиям удовлетворяют пневманические зонды, у которых элементом, принимающим и передающим измеряемое давление, является объем газа, заключенный в приемной насадке и коммуникациях. Насадки могут иметь произвольную геометрич. Форму. Они сверлятся для создания связи между потоком в точке измерения и каналами зонда. Выбор места сверления зависит от ориентации насадки в потоке и от типа измеряемого параметра.

Описание экспериментальной установки и измерительной системы

Процесс тарировки любого измерительного прибора – это определение поправочного коэффициента к го показаниям на основе сравнения с показаниями образцовых приборов. Полное и статическое давление в любой точке газового потока, а также направления вектора скорости, можно определить с помощью пневмометрических зондов. Но при измерениях формируется погрешность, для ее устранения имеет место быть тарировачных хар-ки.

Тарировка пневмометрических зондов означает получение тарировочных характеристик в зависимости от угла натекания , чисел Маха М и Рейнольдса Re, а также опр-ие зоны нечувствительности насадка по углу α.

Схема экспериментальной установки и измерительной системы представлена на рисунке. Рабочей частью служит сопло 4. B его выходном сечении расположены насадки зонда 6. Воздух в ресивер 3 нагнетается через регулирующую задвижку 2 турбовоздуходувкой 1. Насадки зонда устанавливаются в центральной части сопла, при этом ось приемных отверстий расположена на расстоянии (диаметр выходного сечения сопла). Поворот зонда осуществляется электродвигателем 5 по команде с пульта дистанционного управления (ПДУ) 14. При каждом включении электропривода производится поворот зонда на угол. Для регистрации числа перемещений (шагов поворота) служит программный реверсивный счетчик (ПРС) 13. Четыре штуцера соответствующих насадкам зонда соединяются резиновыми трубками с манометрами-преобразователями 9 (тип МС-Э1

Схема экспериментальной установки и измерительного прибора 1 - Трубовоздуходувка. 2 - Регулирующая задвижка. 3 - Ресивер. 4 – Сопло. 5 - Электродвигатель. 6 - Зонд. 7 - U-образный манометр. 8 - Выхлопная камера. 9 - Манометр-преобразователь. 10 - Цифровой измерительный вольтметр. 11 - Транскриптор. 12 - Электроуправляемая пишущая машина. 13 - Программный реверсный счетчик. 14 - Пульт дистанционного управления.

Последовательность обработки опытных данных

Атмосферное давление =100,8* Па, определяется по барометру

Выходной сигнал преобразователя при нулевом значении избыточного давления =150 мВ

Давление полного торможения =11005 Па, определяется в ресивере

Статическое давление в измеряемом сечении =100800 Па, определяет режим течения в измеряемом сечении (сечение, в котором находятся приемные отверстия зондов)

Относительное давление =/=0,916 , определяется режимом течения в измеряемом сечении (сечение, в котором находятся приемные отверстия зондов)

Относительная скорость =0,385. Находим в таблицах газодинамических функций по (показатель изоэнтропы к=1,4)

Коэффициент импульса =0,08196. Находим в таблицах газодинамических функций по (показатель изоэнтропы к=1,4)

1 Па=0,102 мм вод. ст.

α°	Насадок давления полного торможения					Насадок статического давления						Насадок-угломер
	, мВ	∆ , мм вод. ст.	∆, Па	, Па		, мВ	мм вод.ст.	∆, Па	, Па		мм вод.ст.		∆ , Па
0	799	867	8500	109300	0,943	634	372	3647	104447	0,404	870		8529	0,946
4	809	897	8794	109594	0,975	616	318	3119	103919	0,346	805		7892	0,875
8	806	888	8706	109506	0,966	596	258	2529	103329	0,281	740		7255	0,805
12	810	900	8824	109624	0,979	576	198	1941	102741	0,215	640		6275	0,696
16	810	900	8824	109624	0,979	558	144	1412	102212	0,157	520		5098	0,565
20	807	891	8735	109535	0,949	544	102	1000	101800	0,111	430		4216	0,468
24	804	882	8647	109447	0,959	536	78	765	101565	0,0848	290		2843	0,3153
28	809	897	8794	109594	0,975	526	48	471	101271	0,0522	120		1176	0,1304
32	811	903	8853	109653	0,982	518	2	20	100820	0,0022	0		0	0
36	815	915	8971	109771	0,995	514	12	118	100918	0,0131	100		980	0,109
40	815	915	8971	109771	0,995	512	6	59	100859	0,0065	230		2255	0,2501
44	817	921	9029	109829	1,0014	506	12	118	100918	0,0131	320		3137	0,3479
48	813	909	8912	109712	0,988	499	33	324	101124	0,0359	430		4216	0,468
52	808	894	8765	109565	0,972	504	18	177	100917	0,013	490		4804	0,533
56	803	879	8618	109418	0,956	502	24	235	101035	0,0261	580		5686	0,631
60	796	858	8412	109212	0,933	502	24	235	101035	0,0261	660		6471	0,718
64	773	789	7735	108535	0,858	510	0	0	100800	0	760		7451	0,826
68	757	741	7265	108065	0,806	508	6	59	100859	0,0065	780		7647	0,848
72	718	624	6118	106918	0,679	504	18	176	100976	0,0195	820		8039	0,892

Вывод: получили тарировочные характеристики пневмонических зондов, оценили погрешности прямых измерений давлений. Провели анализ полученных данных. Ознакомились с реальным видом эксперементальной установки. Хорошо изучили и усвоили, что тарировка пневмонических зондов –

это определение поправочного коэффициента к его показаниям путем сравнения с показаниями другого, точно выверенного прибора.
