2.3 Исследование стабилитрона

2.3.1 Сборка цепи включения стабилитрона

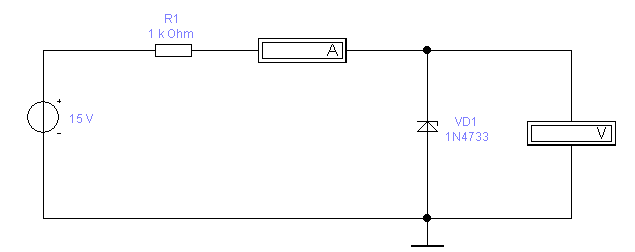

Электрическая цепь исследования стабилитрона

2.3.2 Измерение обратного напряжения и обратного тока через стабилитрон

E, B	0	1	3	5	7	9	11	15	20
Uобр, В ( t10C)	0	999,0	2,997	4,929	5,030	5,060	5,084	5,112	5,165
Iобр,mA( t10C)	0	0,999	2,997	70,65	1,970	3,940	5,916	9,878	14,84

обратную ветвь ВАХ стабилитрона

По ВАХ определить напряжение стабилизации. Убедиться, что на участке электрического пробоя обратный ток через стабилитрон составляет единицы – десятки миллиампер. При этом напряжение стабилизации практически остается постоянным.

Вычислить сопротивление стабилитрона постоянному и переменному токам в рабочей точке (точке ВАХ, соответствующей напряжению стабилизации).

Небольшие приращения ∆U напряжения относительно координаты рабочей точки (U_ст ) должны соответствовать 0,01 U_ст .

Приращения ΔI тока определяется на обратной ветви ВАХ в соответствии с напряжением ∆U.

Рассчитанные значения R_0ст и R_iстзаписать в таблицу

Uст	R0ст	Riст	Icт

4 Контрольные вопросы.

1. Дайте определения полупроводниковому диоду, стабилитрону.

Полупроводниковый диод – это полупроводниковый прибор, как правило, с одним электронно-дырочным переходом и двумя выводами.

Стабилитроны – это кремниевые полупроводниковые диоды, работающие в режиме электрического пробоя (участок БВ на рисунке 1), и, предназначенные для работы в стабилизаторах напряжения. На этом участке для кремниевых диодов обратные токи изменяются в широких пределах.

2. Чем обусловлены прямой и обратный токи диода?

Обратный ток полупроводникового диода обусловлен переходом электронов из p-области в n-область, но так как количество электронов в p-области существенно меньше, чем основных носителей заряда, то этот ток будет незначительным.

3. Почему в стабилитроне для стабилизации напряжения выбрана обратная ветвь ВАХ?

Для стабилизации напряжения в стабилитроне берётся обратная ветвь ВАХ, так как на обратной ветви есть участок, соответствующий электрическому пробою. У кремниевых диодов участок электрического пробоя соответствует изменению обратного тока в широких пределах практически при U=const.

4. Что такое ток насыщения диода?

ток насыщения это участок на графике ВАХ, на котором при увеличении напряжения, ток не изменяется, т.е. ток максимален. Следующим состоянием прибора(если продолжать увеличение тока) будет электрический пробой.

5. Существуют ли различия между величинами сопротивлений диода переменному и постоянному токам?
