Основные ограничения при построении малых сетей на коаксиальном кабеле
Коаксиальный кабель подразумевает использование топологии «общая шина», что, в свою очередь, определяет правила подключения компьютеров: каждый компьютер подключается с помощью Т-коннектора, и крайние концы кабеля глушатся терминаторами.
10Base-5 - коаксиальный кабель диаметром 0.5 дюйма, называемый "толстым" коаксиалом. Имеет волновое сопротивление 50 Ом. Максимальная длина сегмента - 500 метров (без повторителей).
В общем случае стандарт 10Base-5 допускает использование до 4-х повторителей, соединяющих в этом случае 5 сегментов длиной до 500 метров каждый, если используемые повторители удовлетворяют ограничениям на допустимые величины задержек сигналов. При этом общая длина сети будет составлять 2500 м, и такая конфигурация гарантирует правильное обнаружение коллизии крайними станциями сети.
10Base-2 - коаксиальный кабель диаметром 0.25 дюйма, называемый "тонким" коаксиалом. Имеет волновое сопротивление 50 Ом. Максимальная длина сегмента - 185 метров (без повторителей).
-
Сегментация сети:
-

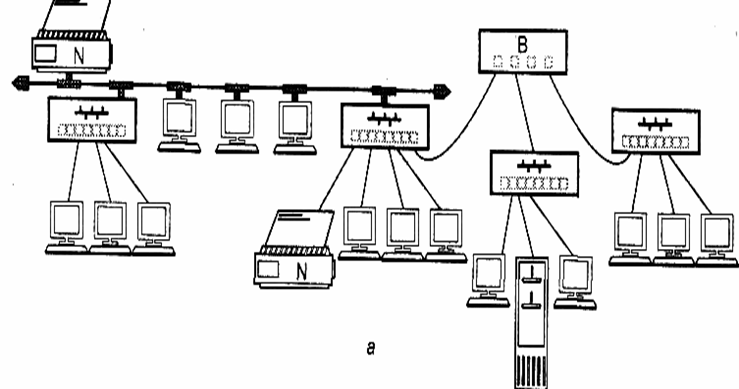

С мостами
-
Для повышения пропускной способности сети (как для каждой станции, так и совокупного пропускаемого трафика) в первую очередь применяют сегментацию - уменьшение числа узлов, входящих в домен коллизий
Для повышения пропускной способности сети (как для каждой станции, так и совокупного пропускаемого трафика) в первую очередь применяют сегментацию - уменьшение числа узлов, входящих в домен коллизий. При этом теоретически возможная полоса 10 Мбит/с делится между меньшим количеством узлов, и каждому, естественно, достается большая доля.
Уменьшение числа узлов ведет к значительному сокращению числа коллизий (уменьшается вероятность повторных коллизий). Сеть удается отвести от той степени загрузки, когда из-за коллизий ее производительность деградирует катастрофически.
Сегментация производится с помощью мостов или коммутаторов, соединяющих сегменты сети.
-
С коммутаторами
Для повышения пропускной способности сети (как для каждой станции, так и совокупного пропускаемого трафика) в первую очередь применяют сегментацию - уменьшение числа узлов, входящих в домен коллизий. При этом теоретически возможная полоса 10 Мбит/с делится между меньшим количеством узлов, и каждому, естественно, достается большая доля.
Уменьшение числа узлов ведет к значительному сокращению числа коллизий (уменьшается вероятность повторных коллизий). Сеть удается отвести от той степени загрузки, когда из-за коллизий ее производительность деградирует катастрофически.
Сегментация производится с помощью мостов или коммутаторов, соединяющих сегменты сети.
Пределом является микросегментация, когда каждый узел подключается к отдельному порту коммутатора. При этом в домене коллизий (каждом микросегменте) остается всего два узла (станция и порт коммутатора) в случае полудуплексной работы, а при полном дуплексе коллизии как таковые отсутствуют.
-
На стеке сегментирующих хабов
При небольшом количестве узлов, когда применение отдельных хабов для разделяемых сегментов неэффективно, удобны сегментирующие хабы (Port-Switch hub).
Они позволяют создавать разделяемые сегменты произвольных размеров, а если в хаб встроен и коммутатор, то можно обойтись и без внешнего коммутатора.
На рис. 12.4, в, приведена конфигурация сегментированной сети, построенной на стеке сегментирующих хабов (обозначены буквой S) и коммутаторе. Большая длина стекового кабеля (обычный 4-парный кабель) позволяет разносить хабы по разным помещениям.
Порты абонентов групп W2, W3 и W4 приписаны к трем сегментам, распределенным по стеку хабов HI, H2 и НЗ.
Сегменты между собой соединяются коммутатором.
Серверы, подключенные к тому же коммутатору, доступны для групп W2, W3 и W4, но не доступны группе W1.
Сегментирующие хабы должны быть сконфигурированы администратором, что предполагает наличие у этих хабов «интеллекта» и модуля управления (возможно, и одного на стек).
