Тема 1.12 Крупнопанельные здания
План
1.12.1 Понятие о крупнопанельных зданиях. Их достоинства и недостатки, конструктивные схемы. Разрезка крупнопанельных стен
1.12.2 Типы стеновых панелей. Привязка крупнопанельных стен к координационным осям
1.12.3 Конструктивные решения подземной части, перекрытий, покрытий и других элементов
1.12.4 Конструктивные решения узлов сопряжения элементов крупнопанельных зданий. Обеспечение пространственной жесткости
1.12.1 Понятие о крупнопанельных зданиях. Их достоинства и недостатки, конструктивные схемы. Разрезка крупнопанельных стен
Здания со стенами, перегородками и перекрытиями из крупноразмерных элементов сравнительно небольшой толщины называют крупнопанельными. Эти сборные конструкции имеют повышенную заводскую готовность – отделанные наружные и внутренние поверхности, вмонтированные окна и двери.
Достоинства:
1) по сравнению с кирпичным домостроением трудозатраты уменьшаются в 2 – 3 раза;
2) масса уменьшается в 2 – 2,5 раза;
3) стоимость 1 м2 общей площади на 10 – 15% меньше;
4) высокая степень индустриализации;
5) снижение расходов материалов на 1 м2 общей площади;
6) использование изделий полной заводской готовности.
7) эффективное использование механизмов.
Для таких зданий характерны следующие конструктивные типы:
1) бескаркасный из ячеек (помещений), образованных панелями, выполняющими несущие и ограждающие функции;
2) каркасно-панельный, несущей основой которого служит железобетонный каркас, а наружные стены выполнят ограждающие функции;
3) комбинированный – нижняя часть каркасная, а верхняя бескаркасная.
Разрезка стен – это схема членения стены на отдельные панели в пределах одного этажа. Различают следующие схемы:

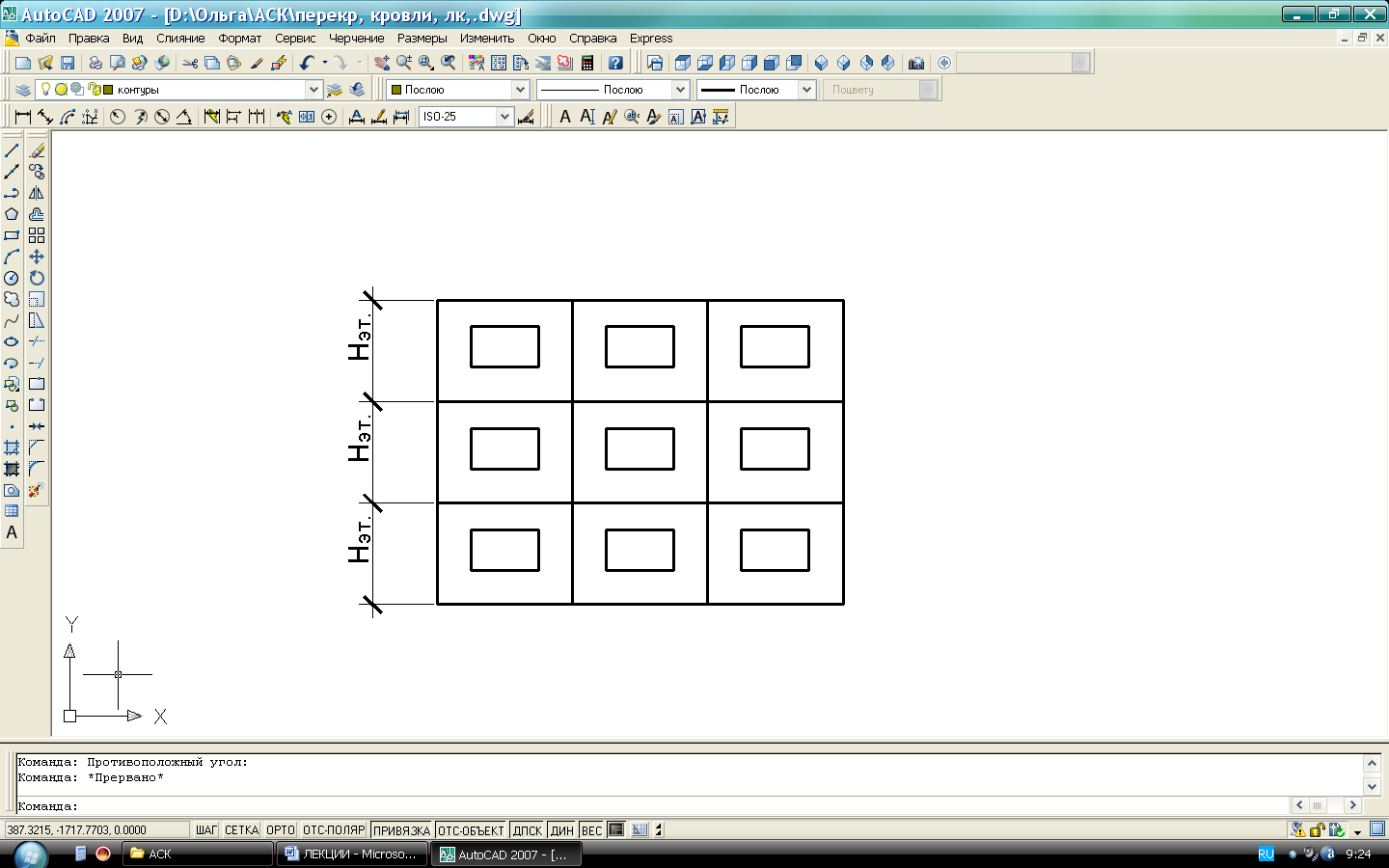

а) горизонтальная размером на одну комнату: б) горизонтальная на две комнаты:
в) вертикальная на одну-две комнаты:
1.12.2 Типы стеновых панелей. Привязка крупнопанельных стен к координационным осям
Классификация стеновых панелей:
1) по несущей способности:
а) несущие;
б) самонесущие.
2) по назначению:
а) наружные;
б) внутренние.
3) по конструкции:
а) однослойные из армированного легкого или ячеистого бетона толщиной 180; 240; 300; 320; 340 мм. С наружной стороны предусматривают слой тяжелого бетона толщиной 30–40 мм, а с внутренней стороны – отделочный слой из цементного раствора толщиной 10–15 мм.
б) двухслойные стеновые панели армируются слоем тяжелого бетона, с наружной стороны которого располагают слой легкого или ячеистого бетона.
в) трехслойные стеновые панели состоят из двух сборных железобетонных скорлуп (наружной и внутренней), между которыми прокладывают слой эффективного утеплителя. В качестве утеплителя применяют минераловатные плиты, фибролит, пеностекло, пенополистерол.
Стеновые панели внутренних стен изготавливают из тяжелого бетона толщиной 120 – 160 мм.
Существуют специальные парапетные и цокольные панели. Парапетные панели по своему конструктивному и декоративному решению обычно не отличаются от основного типа наружных панелей. Цокольные панели, учитывая более сложные условия их работы, выполняют из тяжелого железобетона в виде ребристых плит, утепленных эффективным утеплителем с внутренней стороны (между ребер). Снаружи они облицовываются влагостойкими и прочными материалами.
