Вопрос 2

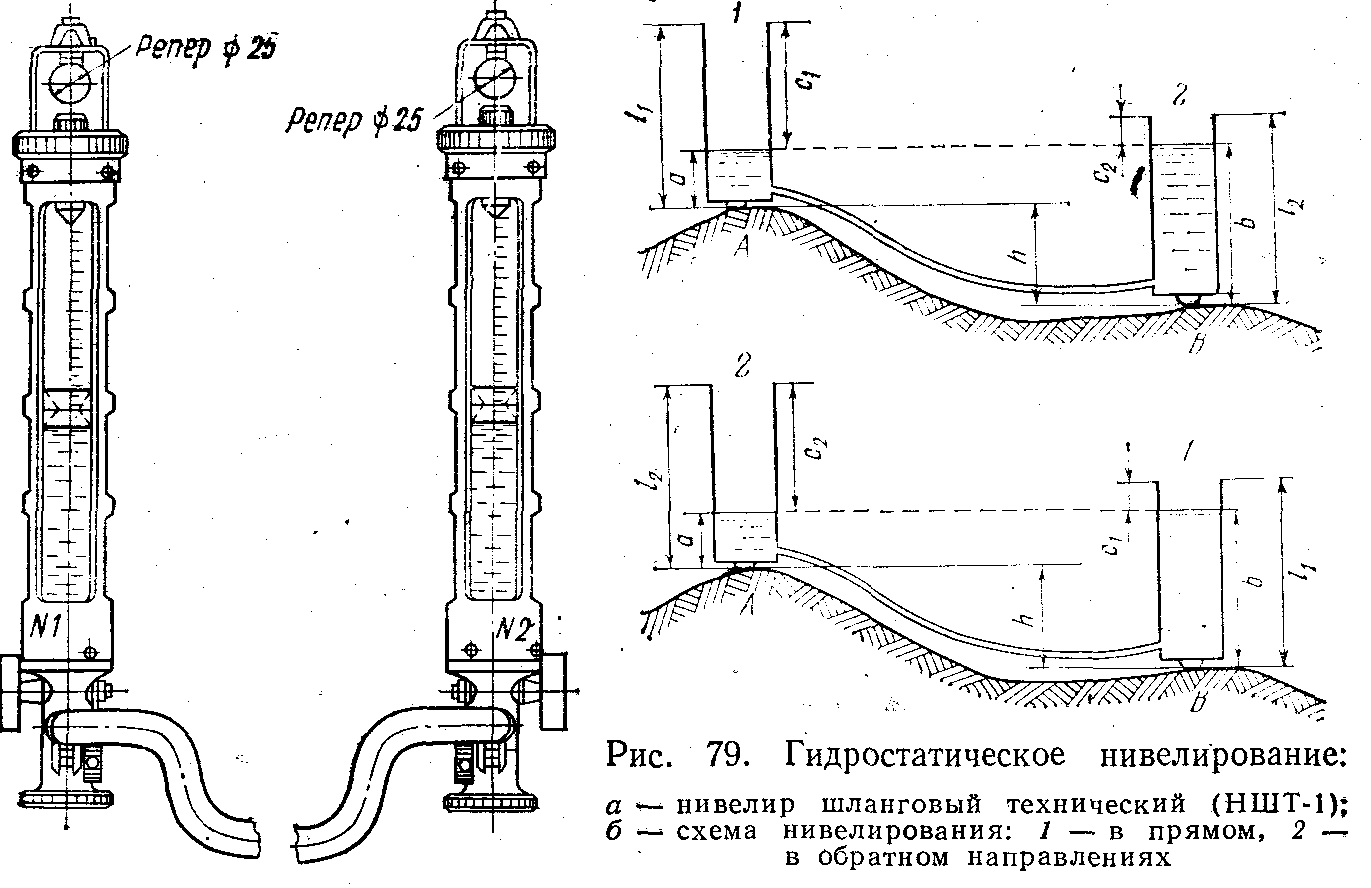

Гидростатический нивелир состоит из двух наполненных жидко­стью стеклянных сосудов (стаканов), соединенных гибким шлангом (рис. 79, а). Установив сосуды в точках А и В, между которыми определяется превышение h (рис. 79, б), измеряют высоты а и b столбов жидкости в каждом сосуде. Из рис. 79, б следует

Так как

h = а — в. а=1_Х — Ci; в = /₂ — с₂,

где 1_Ъ 1₂ — высоты сосудов, с₁₍ с₂ — расстояния от верха сосудов до уровня жидкости, то h = (/_t — с_х) — (/₂ — с₂), или

h = (с₂ —с_х) — (l2-l1) Для данного гидростатического нивелира разность /₂ — 1_Х — величина постоянная; она называется местом нуля и обозна­чается МО. Методика двойного нивелирования со взаимной перестановкой сосу­дов повышает точность результата, но весьма трудоемка. Для тех­нического нивелирования могут быть использованы формулы (7.28) и (7.29) при условии предварительного определения места нуля по формуле (7.31). Точность измерения превышения нивелиром НШТ-1 (см. рис. 79) составляет 0,5 мм; приборы более совершенных кон­струкций позволяют значительно повысить эту точность. Гидро­статическое нивелирование широко применяется при монтаже тех­нологического оборудования и наблюдениях за деформациями соору­жений.

Вопрос 22

Н-05, Н-3 (Н-ЗЛ, Н-ЗК, Н-ЗКЛ), Н-10 (Н-10Л, Н-10К, Н-10КЛ)

Краткая характеристика

Нивелир высокоточный с оптическим ми­крометром для определения превышений с погрешностью не более 0,5 мм на 1 км хода

Нивелир точный для определения пре­вышений с погрешностью не более 3 мм на 1 км хода

Нивелир технический для определения превышений с погрешностью не более 10 мм на 1 км хода

В соответствии с указанным ГОСТом нивелиры всех типов вы­пускаются в двух исполнениях: с уровнем при зрительной трубе и с компенсатором углов наклона. При наличии компенсатора к назва­нию типа нивелира добавляется буква «К» (например, Н-10К). Часть моделей нивелиров Н-2 и Н-10 выпускается с лимбами для измерения горизонтальных углов; в этом случае к названию типа нивелира добавляется буква «Л» (например, Н-ЗЛ, Н-10КЛ). В настоящее время в геодезическом производстве используется группа унифициро­ванных нивелиров, разработанная на основе единой базовой модели. К названию типа таких нивелиров добавляется слева цифра 2 (на­пример, 2Н-10Л). Основными ^частями нивелиров с цилиндрическими_-уровнями и подставка с тремя подъемными винтами. Если_у_такцх.лшделир.ов. визирлая ось и ось цилиндрического уровня параллельны,_то после приведе­ния пузырька уровня в нуль-пункт визирная ось займет горизон­тальное положение.
