1 Объёмно-планировочные решения
2 Конструктивное решение здания
2.1 Фундаменты
2.2 Колонны
2.3 Фундаментные балки
2.4 Стропильные и подстропильные конструкции
2.5 Покрытия. Фонари
2.6 Стены
2.7 Кровля. Водоотвод
2.8 Связи
2.9 Полы. Экспликация полов
2.10 Окна. Ворота. Спецификация элементов заполнения проёмов
2.11 Наружная и внутренняя отделка здания
2.12 Спецификация сборных индустриальных элементов
3 инженерно-техническое оборудование здания
4 Мероприятия по обеспечению экологичности проекта и сбережению
энергоресурсов
5 Список используемых источников
1 Объёмно-планировочные решения
Здание запроектировано в соответствии с технологическим процессом. Проектируемое здание имеет прямоугольную форму с размерами в осях 42,65×48м. Здание отапливаемое с перепадом высот. Здание одноэтажное двухпролётное, высота первого пролёта 9,6м, высота второго пролёта 18м. Для естественного освещения предусмотрено раздельное остекление и светоаэрационные фонари. Вентиляция в здании – естественная. При пожаре, эвакуация людей производится через ворота, расположенные в торцах здания. Каркас здания сборный железобетонный. В проектируемом здании принята мягкая рулонная кровля. Здание размещается на местности со спокойным рельефом.
Шаг колонн первого пролёта крайнего и среднего ряда 6 м, второго – 12м. По степени долговечности здание относится ко 2-ой группе. По степени огнестойкости здание относится ко 2-ой степени. В проектируемом здании пространственная жёсткость обеспечивается каркасом, дополнительная жёсткость обеспечивается стальными вертикальными связями между колоннами.
Технико-экономические показатели
Площадь застройки – площадь горизонтального сечения по внешнему обводу здания на высоте 1,2 м.
Аз=48,6х43,5=2114,1м2
Рабочая площадь - площадь застройки за вычетом площади стен и колонн.
Ар=2114,1-2х48х0,3-2х42,65х0,03-12,76=2046,95 м2
Строительный объём здания получают, умножая площадь застройки на его высоту.
Vстр=2114,1(9,6+18)/2=29174,58м3
Планировочный коэффициент
К1=Ар./Аз
К1=2046,95/2114,1=0,97
Объёмно-планировочный коэффициент
К2= Vстр /Аз
К2=29174,58/2114,1=13,79
2 Конструктивное решение
2.1 Фундаменты
В проектируемом здании применены монолитные железобетонные фундаменты стаканного и пенькового типа. Под колонны среднего ряда заложены трёхступенчатые фундаменты (рис.2 и рис.3), под колонны крайнего ряда заложены двухступенчатые фундаменты (рис.1 и рис.4), а под фахверковые колонны заложены одноступенчатые фундаменты пенькового типа (рис.5).
Колонны в фундаментах устанавливаются в подколонники и крепятся с помощью бетона, т.е. замоналичиваются. Верх подколонника всегда находится на отметке –0,150мм. Такое решение дает возможность осуществлять монтаж конструкций наземной части здания после того как выполнена обратная засыпка котлована, устроена подготовка под полы и проложены все коммуникации. Для защиты фундаментов от поверхностных вод по периметру здания выполняется асфальтобетонная отмостка шириной 1000 и 1500мм по щебеночной подготовке с уклоном от здания 3%.

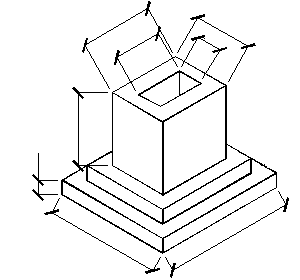

Рисунок 1 – Фундамент под колонны среднего ряда ФМ-4
Расчёт фундаментов ФМ-4
V=∑Vi
V1=3,0х4,8х0,3=4,32м3
V2=2,4х4,2х0,3=3.024 м3
V3= 1,8х3,6х0,3=1,944м3
V4 =3х1,2х1.2-0,8х0,4х0,4-1,4х0,5х1,2=4,32-0,128-0,84=3,352 м3
V=12,64 м3
Нк1=10500мм; Нк2=19300мм,
(а принимаем исходя из колонны с большим углублением => а=1300мм)
а=1300мм
Нст=а-150+50=1300-150+50=1200мм => Нст=1200мм
Рисунок 2 – Фундамент под колонну крайнего ряда ФМ-2 и ФМ-1
Расчёт фундаментов ФМ-2 и ФМ-1
V=∑Vi
V1=2,4х3,3х0,3=2,376 м3
V2=1,8х2,7х0.3=1,458 м3
V3=2,1х1,2х1.2-1,2х0,5х1,4=3,024-0,84=2,184 м3
V=6,018 м3
Нк1=19300мм;
(а принимаем исходя из колонны с большим углублением => а=1300мм)
а=1300мм
Нст=а-150+50=1300-150+50=1200мм => Нст=1200мм
Рисунок 3 – Фундамент под колонну крайнего ряда ФМ-7 и ФМ-9
Расчёт фундамента ФМ-5
V=∑Vi
V1=2,1х2,1х0,3=1,323м3
V2=1,5х1,5х0.3=0,675 м3
V3=0,9х0,9х0,9-0,4х0,4х0,8=0,729-0,128=0,601м3
V=2,599 м3
Нк=10500мм
а=10500-9600=900мм
Нст=а-150+50=900-150+50=800мм => Нст=900мм
Рисунок 2 – Фундамент под колонну среднего ряда ФМ-10
Расчёт фундаментов ФМ-10
V=∑Vi
V1=2,4х3,3х0,3=2,376 м3
V2=1,8х2,7х0.3=1,458 м3
V3=2,1х1,2х1.2-1,2х0,5х1,4=3,024-0,84=2,184 м3
V=6,018 м3
Нк1=19300мм;
(а принимаем исходя из колонны с большим углублением => а=1300мм)
а=1300мм
Нст=а-150+50=1300-150+50=1200мм => Нст=1200мм
Рисунок 5 – Фундамент под фахверковую колонну ФМ-6 и ФМ-5
Расчёт фундамента ФМ-5 и ФМ-6
V=∑Vi
V1=1,5х1,5х0,3=0,675 м3
V2=0,9х0,9х0,9=0,729 м3
V=0,675+0,729=1,404 м3
