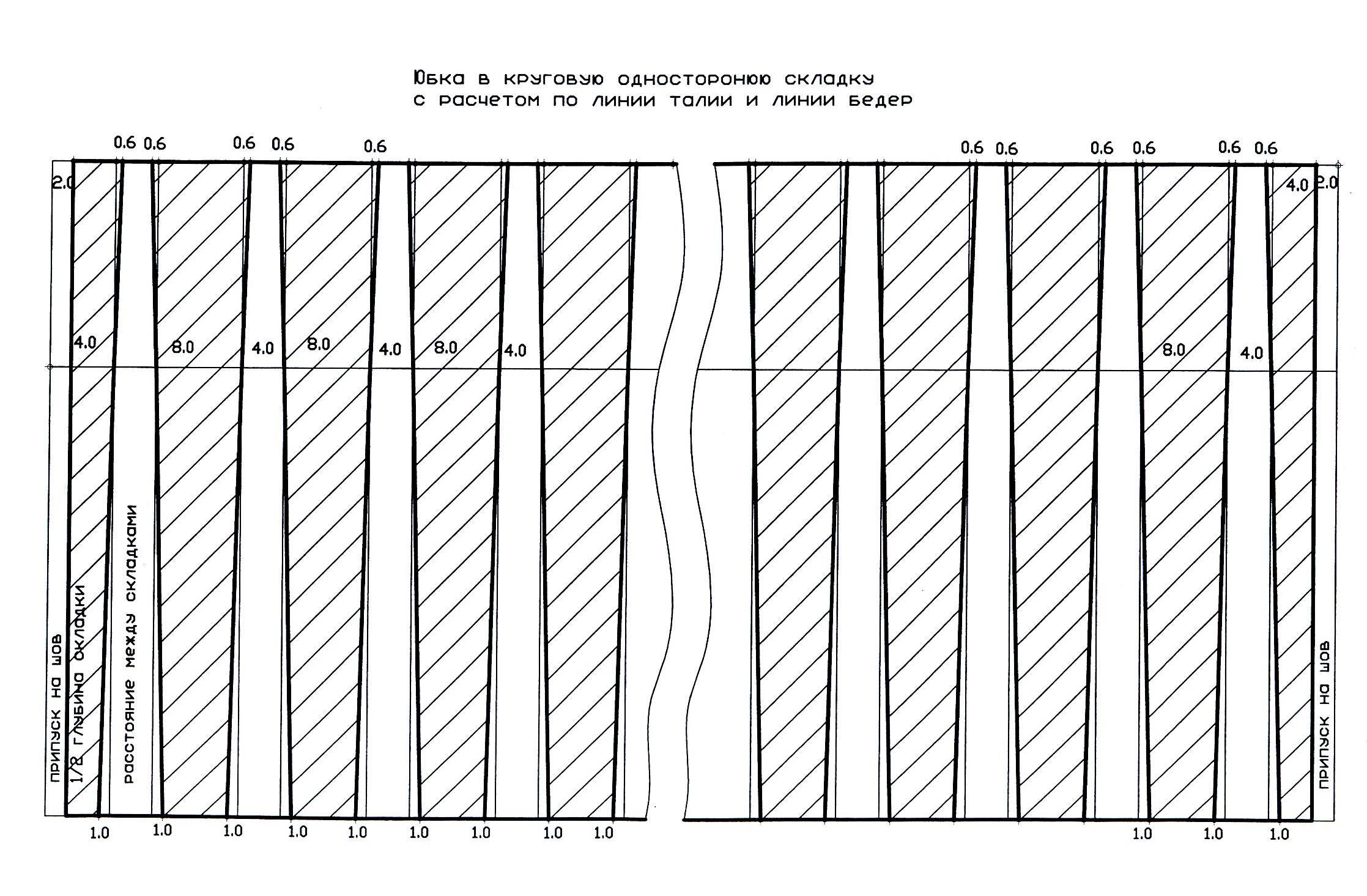

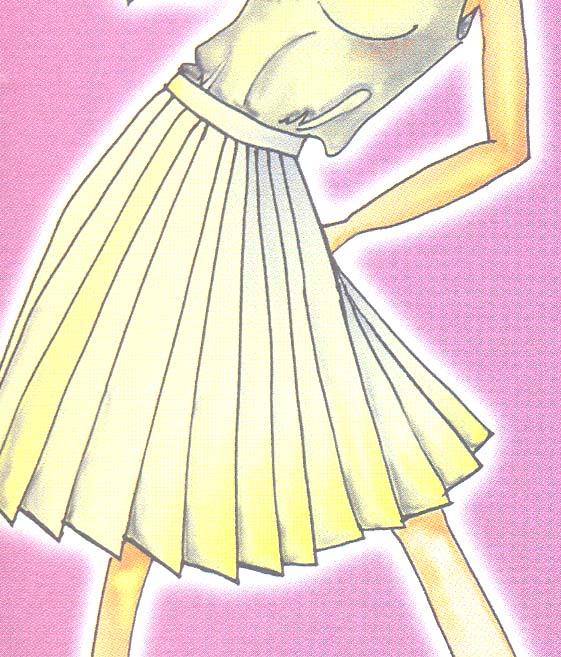

2.2.7 Юбка в круговую одностороннюю складку с расчётом по линии талии и линии бёдер

Измерения:

Ст = 37,5

Сб = 52,0

Дюб = 62,0

Прибавки:

Пт = 0,5

Пб – 2,0

Измерения фигуры 164 – 96 - 104

Ст –38,0

Сб – 52,0

Дтк – 58,0

Дизд – 102,5

Об - 58,4

Дс - 28,0

Шн - 23,0

Ои - 35,7

Прибавки:

Пт – 0,5

Пб – 1,5

Поб – 5,0

Пдс – 0,5

№ п/п

Конструктивный участок.

Условное обозначение

Расчётная формула.

Результат

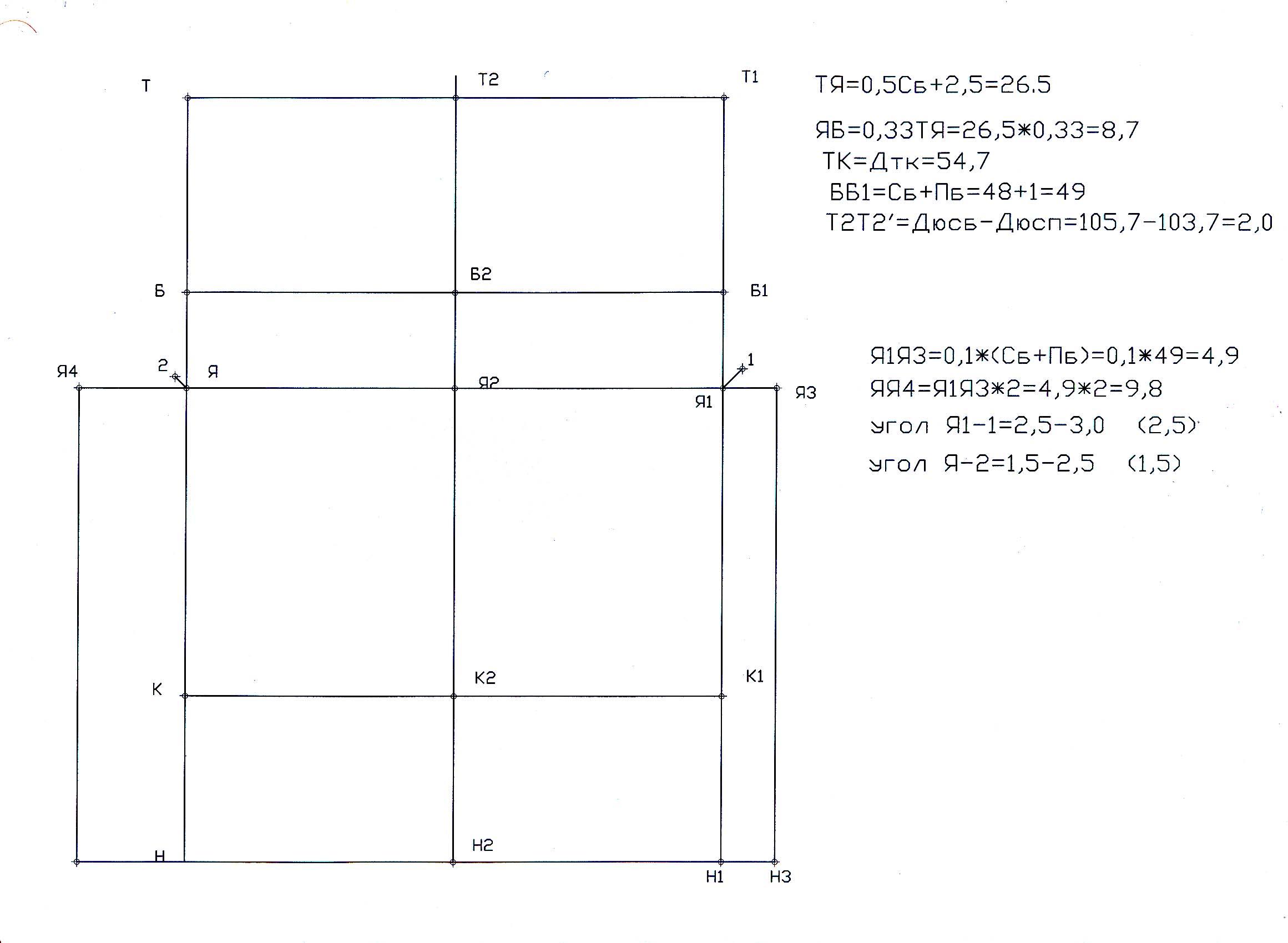

Построение передней половинки (рисунок 15)

1.

Строят прямой угол справа

() Т_о

 90

2.

Уровень линии сидения

Т_о Я₁ 

0,5 Сб + 1,5  3,0

0,552,0 + 2,5

28,5

Примечание: уровень линии сидения можно определить по формуле:

Т_оЯ₁ 

Дс + Пдс

28,0 + 0,5

28,5

3.

Уровень линии бёдер

Я₁Б₁

0,33  Т₀ Я1

0,33  28,5

9,4

4.

Уровень линии колена

ТоКо 

Дтк  0  8,0

Величина  0  8,0 определяется в соответствии с моделью. Относительный уровень колена, на котором происходят изменения формы брюк.

58,0

5.

Уровень линии низа

ТоНо 

Дизд

102,5

6.

От ()() Б₁; Я₁; Ко; Но – влево горизонтали 

7.

Ширина на линии бёдер

Б₁Б₂ 

0,5 (Сб + Пб) – 1

0,5 (52,0 + 1,5) –1

25,8

Через () Б₂  - пересечение с горизонталями  () () Т₂; Я₂

8.

Положение осевой линии (сгиб передней половинки)

Б₂Б

(0,15 Сб + 1,5) + 0,25 Пб

(0,15  52,0 + 1,5) + 0,25 1,5)

9,7

Через () Б   - пересечение с горизонталями  ()() Т; Б; Я; К; Н

9.

Боковая линия на линии низа

НН₁

0,5 Шн – 1

0,5  23,0 - 1

10,5

() Н₁ соединяют с () Б₁ прямой вспомогательной линией, пересечение с линией колена - () К₁

10.

Заужение на линии колена

К₁К₁₁

1,0  1,5

1,0

() К₁₁ соединить с () Н₁ прямой линией

11.

Вершина бокового среза

ТоТ₄ 

3,0  4,0

3,0

() Т₄ соединяют с () Б₁ вспомогательной прямой

Боковую линию на верхнем участке оформляют выпуклостью 0,3  0,8 см на середине этой прямой (для фигур с нормально-развитым боком)

Примечание: выше на 2,0 см от середины – с высоко расположенным боком;

ниже на 2,0 см от середины – с низко расположенным боком.

() Б₁ и () К₁₁ соединяют плавной вогнутой линией;

() К₁₁ и () Н₁ – прямой линией.

12.

Положение шаговой линии

- на линии бёдер

Б₂Б₂₁ 

Б₁Б₂ – 2  Б₂Б

25,8 – 2  9,7

6,4

- на линии колена

КК₂ 

КК₁₁

- на линии низа

НН₂ 

НН₁

10,5

() К₂ и () Н₂ – прямая линия () К₂ соединяют с () Б₂₁ – прямой вспомогательной линией, пересечение с линией сидения - () Я₃.

Верхний участок шаговой линии оформляют от () Я₃ плавной вогнутой кривой, переходящей в нижнюю часть шаговой лини К₂Н₂. Величина прогиба 0,5  1,5 на расстоянии 1/3 от Я₃К₂.

13.

Средняя линия (линия банта)

Т₂Т₂₁ 

0  1  1,5

0,5

Примечание: для фигур с заметными отклонениями от типовой, определяют среднюю линию по формуле:

Т₂Т₂₁ 

Дсб – Дсп 

14.

Отведение средней линии

Т₂₁Т₂₂ 

0 0,5  1,0 ( 0 – для ткани в клетку и полоску; 0,5  1,0 – для гладкокрашеных тканей).

1,0

() Т₂₁ (Т₂₂) соединяют с () Т₄

15.

Биссектриса  Я₂ (средняя линия)

Я₁ «1»

2,5  3,0

3,0

()() Б₂ – «1» - Я₃ – соединяют плавной вогнутой линией

() Б₂ и () Т₂₂ - прямой линией.

Примечание: если имеется заметный выступ живота, то средняя линия на участке Б₂Т₂₂ должна иметь выпуклую форму и касаться вертикали Б₂Т₂ на уровне выступа живота, т.е. на расстоянии 8,0  10,0 см от линии талии

16.

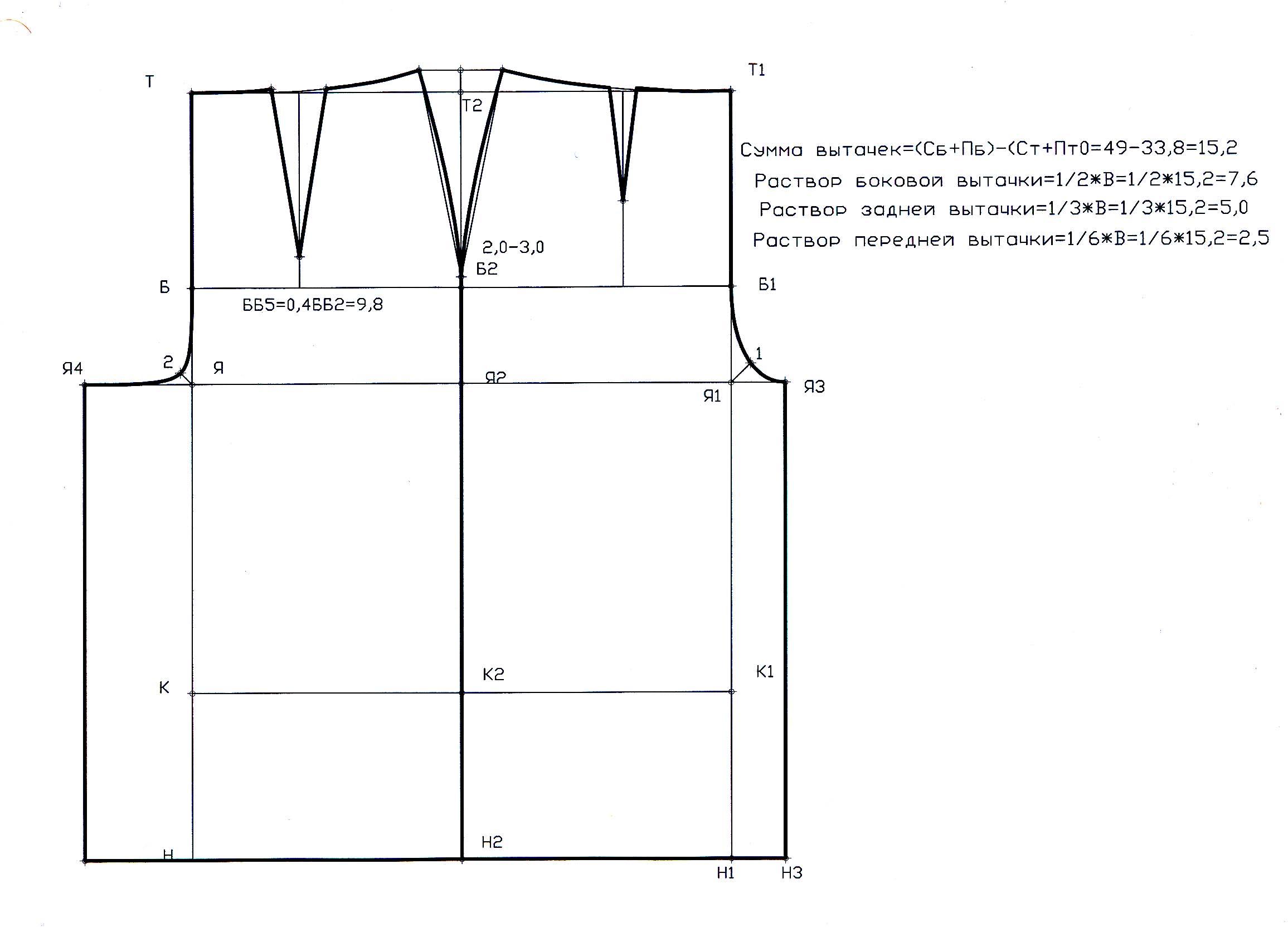

Сумма растворов передних выточек

Рп.в.

Т₂₂Т₄ – 0,5(Ст + Пт)

21,8 – 0,5 (38,0 + 0,5)

2,6

Примечание: если величина Рп.в.  3,0, то проектируют одну вытачку;

Если величина Рп.в.  3,0, то проектируют две вытачки – переднюю и переднебоковую, делая их равными по растворам.

Длина передней вытачки – 10,0 см; длина переднебоковой – 8,0  9,0 см.

Вытачки могут быть стачанными до конца, стачанными частично или не стачанными – мягкими. Переднюю стачанную вытачку намечают симметрично оси; мягкую вытачку располагают вправо от оси. Переднебоковую вытачку намечают на расстоянии 3,0 4,0 см от правой стороны передней вытачки.

17.

Оформление линии низа

НН₅

0,5  0,7

0,5

()() Н₂ – Н₅ – Н₁ – соединяют плавной вогнутой линией.

Примечание: При ширине брюк  30,0 см и с манжетой - НН₅ = 0

Построение задней половинки брюк

18.

С передней половинки переносят все плановые горизонтальные линии Т; Б; К; Я; Н;

вертикальную линию бокового среза ТоНо, а также линию сгиба брюк ТН, т.е. Б₁Б влево по промеру чертежа передней половинки.

19.

Ширина задней половинки брюк на линии бёдер

Шз.п.

(Сб + Пб) – Б₁Б₂ (52,0 + 1,5) – 25,8

27,7

20.

Общая ширина шага

Шшага

0,4 (Сб + Пб) – 2

0,4 (52,0 + 1,5) - 2

19,4

21.

Ширина шага задней половинки

Шшага з.п.

Шшага – Б₂Б₂₁

19,4 – 6,4

13,0

22.

Положение шаговой линии задней половинки брюк

- на линии бёдер (вспомогательная точка на линии бёдер)

ББ₄₁

(Шз.п. + Шшага з.п.) / 2 + 0,5

(27,7 + 13,0) / 2 + 0,5

20,9

- на линии колена

КК₄ 

КК₂ + 2

- на линии низа

НН₄ 

НН₂ + 2

10,5 + 2

12,5

() К₄ соединяют с () Н₄ – прямой линией;

() К₄ соединяют с () Б₄₁ – вспомогательной прямой, пересечение с линией сидения - ()Я₅.

Верхний участок шагового среза оформляют плавной вогнутой кривой, переходящей в нижнюю часть шаговой линии К₄Н₄. Прогиб от 0,5  2,0 см на расстоянии 1/3 Я₅К₄. Чем больше заужение брюк от бёдер к колену, тем больше прогиб шаговой линии вверху.

23.

Длину шагового среза задней половинки уточняют по длине шагового среза верхней половинки:

- с учётом ВТО

Н₄ К₄ Я₆ 

Н₂ К₂ Я₃ – 0,5  1,0 с ВТО

- без ВТО

Н₄ К₄ Я₆ 

Н₂ К₂ Я₃

Средняя линия задней половинки брюк

24.

Ширина шага задней половинки от () Б₄

Б₄₁Б₄ 

13,0 (из предварительного расчёта п/п № 21)

13,0

От () Б₄   - пересечение с линией талии () Т₄₁

25.

Отвод средней линии на талии

Т₄₁Т₄₂

0,1 Сб – 1,0  1,5 с ВТО

0,1  52,0 – 1,5

3,7

Т₄₁Т₄₂ 

0,1 Сб без ВТО

0,1  52,0

5,2

() Б₄ соединяют с () Т₄₂ – прямой линией, продолжая её вниз до пересечения с горизонталью, проведённой через () Я₆  () Я₂₁.

26.

Баланс брюк

Б₄Б₅ 

0,05 Сб с ВТО

0,05  52,0

2,6

Б₄Б₅ 

0,05Сб + 1 без ВТО

0,05  52,0 + 1

3,6

27.

Вершина средней линии

Б₅Т₅ 

Б₂Т₂₂ + 0,5

17,9 + 0,5

18,4

Примечание: на фигуру с отклонениями

Б₅Т₅ 

Б₂Т₂₂ + (Дсз. – Дсп.)

28.

Биссектриса  Я₂₁

Я₂₁ «2»

1,5  2,5

2,0

1,5 см – низко расположенные ягодицы

2,5 см – высоко расположенные ягодицы.

Среднюю линию оформляют через ()() Т₅ – Б₅ – Б₄ – «2» -Я₆Я₂₁/2 – Я₆

29.

Боковая линия задней половинки брюк

- на линии бёдер

Б₅Б₃

Шз.п. (из предварительного расчёта п/п № 19)

27,7

- на линии колена

КК₃ 

КК₄

- на линии низа

НН₃ 

НН₄

12,5

() Н₃ и () К₃ – прямая линия;

() К₃ соединяют с () Б₃ – плавной овально-вогнутой линией;

() Б₃ соединяют с () Т₇ линией аналогично линии на передней половинке между ()()Т₄ и Б₁

Линия талии задней половинки

30.

Ширина задней половинки на линии талии

Т₅Т₇₁

Шз.п.

() Т₇₁ на горизонтали То

27,7

31.

Вершина бокового среза

Т₇₁Т₇ 

ТоТ₄

3,0

() Т₇ соединяют с () Т₅ прямой линией.

32.

Сумма растворов задних вытачек

Рз.в.

Т₅Т₇ – 0,5 (Ст + Пт)

24,5 – 0,5 (38,0 + 0,5)

5,3

Если величина Рз.в.  4,5- то проектируют одну вытачку;

Если Рз.в. = 4,5 5,5 – то проектируют одну вытачку раствором 4,5 см и производят отвод средней линии Т₅Т₅  на 0,5  1,0 см;

Если Рз.в. значительно  4,5 – то Т₅Т₅ = 1,0, а оставшийся раствор распределяют поровну на две вытачки.

33.

Положение задней вытачки

Т₅(Т₅)Т₆ 

0,4 Шз.п.

0,4  27,7

11,1

34.

От () Т₆ 1/2 Рз.в.

Осевую линию вытачки проводят  к Т₅Т₇.

Длина вытачки – 10,0 – 14,0 см

Если проектируют две вытачки, то осевую вытачки располагают на 9,0 10,0 см от () Т₅(Т₅), вторую – боковую заднюю вытачку располагают на 3,0  4,0 см от основной вытачки.

35.

Линия низа

НН₆ 

0,5  1,0

0,5

Н₄ Н₆ Н₃ –плавная выпуклая линия

36.

Контроль ширины брюк

По окончании построения брюк среднего (малого) объёма проверяют ширину брюк по горизонтальной линии, расположенной на 2,0  4,0 см ниже линии сидения, используя измерения обхвата бедра: (Об + Поб). Ширина брюк на этом уровне не должна быть

 (Об + Поб) (рисунок 16).

Если ширина брюк на уровне обхвата бедра получилась  (Об + Поб), то изделие расширяют за счёт переоформления боковых и шаговых линий, т.е. уменьшают прогиб линий.
