- •Технология конструкционных материалов
- •Содержание
- •Введение
- •Лабораторная работа № 1 Машиностроительные материалы
- •Общие сведения
- •Чёрные металлы стали
- •1. Классификация по качеству
- •1.1. Углеродистые стали
- •1.2. Легированные стали (гост 4543-71)
- •2. Классификация по назначению
- •2.1. Конструкционные стали:
- •2.2. Инструментальные стали:
- •2.3. Стали и сплавы с особыми свойствами:
- •Цветные металлы и сплавы Титан и его сплавы
- •Медь и её сплавы
- •Магний и его сплавы
- •Алюминий и его сплавы
- •Примечания
- •Порошковые материалы
- •Контрольные вопросы
- •Варианты заданий
- •Лабораторная работа №2 Механические свойства конструкционных материалов
- •1. Общие сведения
- •1.1 Упругие свойства и упругая деформация
- •1.2 Пластическая деформация. Прочность и пластичность материалов
- •1.3 Вязкость материалов. Определение удельной ударной вязкости
- •1.4 Твёрдость материалов. Испытания на твёрдость
- •2. Контрольные вопросы
- •3. Описание лабораторной установки
- •4. Рекомендации по проведению экспериментов
- •5. Задания
- •Вариант №9
- •6. Составление отчёта
- •Лабораторная работа №3 Технологические испытания материалов
- •Часть I
- •Назначение прибора
- •Техническая характеристика
- •Краткое описание и принцип действия
- •Методика проверки
- •Подготовка прибора к работе
- •Проведение испытаний
- •Содержание отчёта
- •Часть II
- •1. Общие сведения
- •Контрольные вопросы
- •1. Общие сведения
- •2. Методика расчёта припусков на механическую обработку и коэффициентов для детали типа «Палец»
- •Задание№1 к лабораторной работе
- •Пример расчёта
- •5. Методика расчёта припусков на механическую обработку и коэффициентов для детали типа «Кольцо»
- •Задание №2 к лабораторной работе
- •7. Контрольные вопросы
- •Разработка технологического процесса горячей штамповки
- •Разработка технологического процесса горячей штамповки
- •Определение массы и размеров исходной заготовки
- •Выбор штамповочного оборудования
- •Порядок выполнения работы
- •4. Варианты заданий
- •Список литературы
- •164500, Г. Северодвинск,ул. Воронина, 6
-
Определение массы и размеров исходной заготовки
Для правильного выбора исходного материала необходимо знать массу и размеры заготовки, из которой можно было бы изготовить заданную поковку с наименьшими расходами металла при заданном качестве. Массу и размеры исходной заготовки определяются на основе разработанного чертежа поковки, исходя из её размеров и технологии получения.
Объём поковки определяются по её номинальным размерам. При сложной форме поковки её объём рассчитывается путём разбивки поковки на отдельные элементарные объёмы так, чтобы каждый элемент представлял собой элементарный пространственный объём (цилиндр, сферу, параллелепипед и др.).
Объём исходной заготовки определяют по формуле:
,
где Vп – объём поковки, Vуг – потери на угар, Vобл – объём облоя, Vпер – объём перемычек.
Потери металла на угар (Vуг) зависят от способа нагрева и составляют 1-2 % при нагреве в печах и 0,5 % при индукционном нагреве. Облой после штамповки расположен по всему периметру поковки. Площадь поперечного сечения облоя Fобл можно определить из соотношения:
,
где η=0,6-0,8 – коэффициент заполнения облойной канавки, Fок – площадь сечения облойной канавки. Площадь сечения облойной канавки зависит от усилия пресса, его можно определить по табл. 5.
Таблица 5
Площадь поперечного сечения облойной канавки, Fок
Усилие пресса, МН |
6,3 |
10 |
16 |
25 |
40 |
63 |
Fок, мм2 |
80 |
102 |
136 |
201 |
268 |
343 |
Объём облоя можно найти по формуле:,
где Пп – периметр поковки в плоскости разъёма штампа.
Объём перемычки отверстия Vпер также необходимо учесть в балансе металла:
,
где Sпер – площадь перемычки, t – толщина перемычки, которая обычно равна 0,1 диаметра перемычки, но не менее 4 мм.
Т. о., суммируя Vп, Vуг, Vобл и Vпер, можно определить объём исходной заготовки.
Выбор размеров исходной заготовки
производится по сортаменту проката:
задаётся диаметр dисх
или сторона квадрата аисх

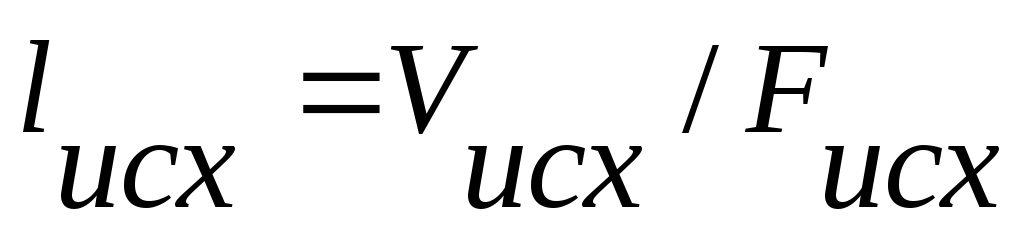

и находится в соответствии с условием
постоянства объёма длина
.
При этом с целью обеспечения устойчивости
при осадке необходимо руководствоваться
соотношением:
.
-
Выбор штамповочного оборудования
Мощность оборудования применяемого для изготовления поковок зависит от сопротивления пластическому деформированию материала поковки, температуры деформации, вида технологической операции и размеров поковки.
Мощность молотов характеризуется массой
их падающих частей, мощность прессов –
развиваемым усилием. Так для определения
необходимого усилия пресса можно
использовать следующую формулу:
,
где
р – расчётное усилие пресса, σ – предел текучести металла при температуре окончания штамповки, F – площадь проекции поковки (без облоя) на плоскость разъёма штампа, q – коэффициент, зависящий от формы поковки. Предел текучести металла при температурах штамповки можно определить по табл. 6.
Таблица 6
Предел текучести сталей при температуре штамповки
Материал |
Предел текучести σт, МПа |
||||
Температура штамповки, °С |
|||||
800 |
900 |
1000 |
1100 |
1200 |
|
Углеродистые стали Легированные стали Титановые сплавы Бронза |
150 200 250 120 |
100 150 200 80 |
50 120 120 - |
30 80 60 - |
20 40 - - |
Коэффициент q для круглых в плане поковок определяется по формуле:
,
где Dп – максимальный диаметр круглой в плане поковки.
После расчёта необходимого усилия пресса из табл. 7 выбирается ближайший по усилию пресс, штамповочный молот и пресс для обрезки облоя.
Таблица 7
Номинальная мощность оборудования для горячей объёмной штамповки
Характеристика и наименование оборудования |
Параметры |
|||||||
Номинальное усилие пресса, МН |
6,3 |
10 |
16 |
25 |
40 |
63 |
- |
- |
Номинальная масса подвижных частей молотов, т |
0,63 |
1,0 |
2,0 |
3,15 |
5,0 |
10,0 |
16,0 |
25,0 |
Номинальное усилие обрезных прессов, МН |
0,63 |
1,0 |
1,6 |
2,5 |
4,0 |
6,3 |
- |
- |
