3.8.2. Породы-коллекторы в отложениях васюганской свиты
Отложения васюганской свиты верхней юры связаны с верхнеюрским регрессивно-трансгрессивным циклом осадконакопления. Сформированный к концу накопления отложений тюменской свиты рельеф дна Западно-Сибирского верхнеюрского моря представлял собой огромную чашу от современных Алтая до Урала, заполнение которой происходило преимущественно с юго-востока. Собственно, нижняя часть васюганской свиты представляет собой отложения трансгрессивного цикла преимущественно глинистого состава. Трансгрессия сменяется длительной регрессией. Море постепенно отступало, в результате накапливался нижний пласт васюганской свиты, именуемый подугольной толщей, содержащий два песчаных пласта: Ю14и Ю13 (рис.3.13-3.15., рисунки расположены как в геологическом разрезе, внизу более древние, выше – более молодые).
Эти отложений вверх по разрезу сменяются толщей континентальных отложений наунакской свиты, именуемых межугольной толщей. Как видно из названия, с этой толщей связано континентальное осадконакопление, сопровождаемое накоплением углей.
Завершается накопление отложений васюганской свиты трансгрессивной толщей, включающей песчаные пласты Ю12 и Ю11, именуемой надугольной толщей. Далее следует накопление отложений георгиевской свиты, уже относительно глубоководных. И, наконец, на рубеже юры и мела накапливаются отложения битуминозных сланцев баженовской свиты, о которых было рассказано при описании нефтематеринских пород.
18
Отложения васюганской свиты верхней юры связаны с верхнеюрским регрессивно-трансгрессивным циклом осадконакопления. Сформированный к концу накопления отложений тюменской свиты рельеф дна Западно-Сибирского верхнеюрского моря представлял собой огромную чашу от современных Алтая до Урала, заполнение которой происходило преимущественно с юго-востока. Собственно, нижняя часть васюганской свиты представляет собой отложения трансгрессивного цикла преимущественно глинистого состава. Трансгрессия сменяется длительной регрессией. Море постепенно отступало, в результате накапливался нижний пласт васюганской свиты, именуемый подугольной толщей, содержащий два песчаных пласта: Ю14и Ю13 (рис.3.13-3.15., рисунки расположены как в геологическом разрезе, внизу более древние, выше – более молодые).
Эти отложений вверх по разрезу сменяются толщей континентальных отложений наунакской свиты, именуемых межугольной толщей. Как видно из названия, с этой толщей связано континентальное осадконакопление, сопровождаемое накоплением углей.
Завершается накопление отложений васюганской свиты трансгрессивной толщей, включающей песчаные пласты Ю12 и Ю11, именуемой надугольной толщей. Далее следует накопление отложений георгиевской свиты, уже относительно глубоководных. И, наконец, на рубеже юры и мела накапливаются отложения битуминозных сланцев баженовской свиты, о которых было рассказано при описании нефтематеринских пород.
19 Отложения васюганской свиты сменяются вверх по разрезу породами последовательно залегающих георгиевской и баженовской свит. Хоть они и не являются коллекторами, мы поместим их краткое описание, чтобы у тех студентов, кто будет делать контрольные работы, было представление об этих отложениях.
Георгиевская свита (киммеридж) представлена глинами и аргиллитами темно-серого, до черного цветов, тонкоотмученными, неравномерно глауконитовыми с прослоями известняков и с многочисленными остатками белемнитов, аммонитов и других организмов. Часто отмечаются процессы кальцитизации, пиритизации, отмечается наличие конкреций фосфоритов. Мощность отложений до 4 м, в аномальных зонах до 80 м (рис.3.16.).
Рис. 3.16. Аргиллиты георгивской свиты, глауконитизированные. Видны ростры белемнитов (округлое) (по Е.Ю. Барабошкину, 2004)..
Рис.3.17. Черные битуминозные аргиллиты баженовской свиты.
Баженовская свита (рис.3.17.) представлена темно-серыми, с коричневатым оттенком битуминозными аргиллитами, с прослоями листоватых разностей, радиоляритов и глинистых известняков. В качестве нефтеносного горизонта рассматривается как пласт Ю0. Стратотип баженовской свиты выделен в скважине 1-Р Большереченской Ф.Г. Гурари в 1958г. и характеризуется очень широким площадным распространением. Свита представлены монотонной толщей однородных тонкоотмученных высокоуглеродистых аргиллитов черного цвета с коричневатым оттенком с повышенной радиоактивностью.
Содержание органического вещества иногда достигает 20 % и более. В данных образованиях присутствует многочисленная морская фауна волжского, частично берриасовского возраста. Толщина свиты варьирует от 15 до 45 м. Возраст свиты низы верхней волги – берриас. Баженовская свита - нефтематеринские образования, в которых еще не завершены процессы преобразования органического вещества в УВ. Территория ее распространения – центральная часть Западно-Сибирской низменности – это более 1 млн км². Глубина залегания породы – 2500-3000 м. Общая мощность 7-90 м. Температура пласта – 80-134°С.
20)В результате формирования отложений баженовской свиты в центральной части Западно-Сибирского позднеюрского моря отлагались черные органогенные илы, с примесью кремнезема и кальцита. С начала мела это море стало засыпаться с востока и с запада двумя волнами терригенных пород алеврито-песчаного состава, именуемых ачимовской толщей. Особенностью описываемого нами моря явилось то, что его центральная часть была отделена от области шельфа определенной ступенью, типа обрыва.
Терригенный материал, приносимый с суши реками и перемываемый прибрежно-морскими течениями периодически срывался вниз по склону в виде «турбидитных потоков» то ли в результате штормов, то ли периодических моретрясений, а может быть и в результате обвала части уже сформированного склона, сложенного слоями разного состава (рис. 3.18. и 3.19.).

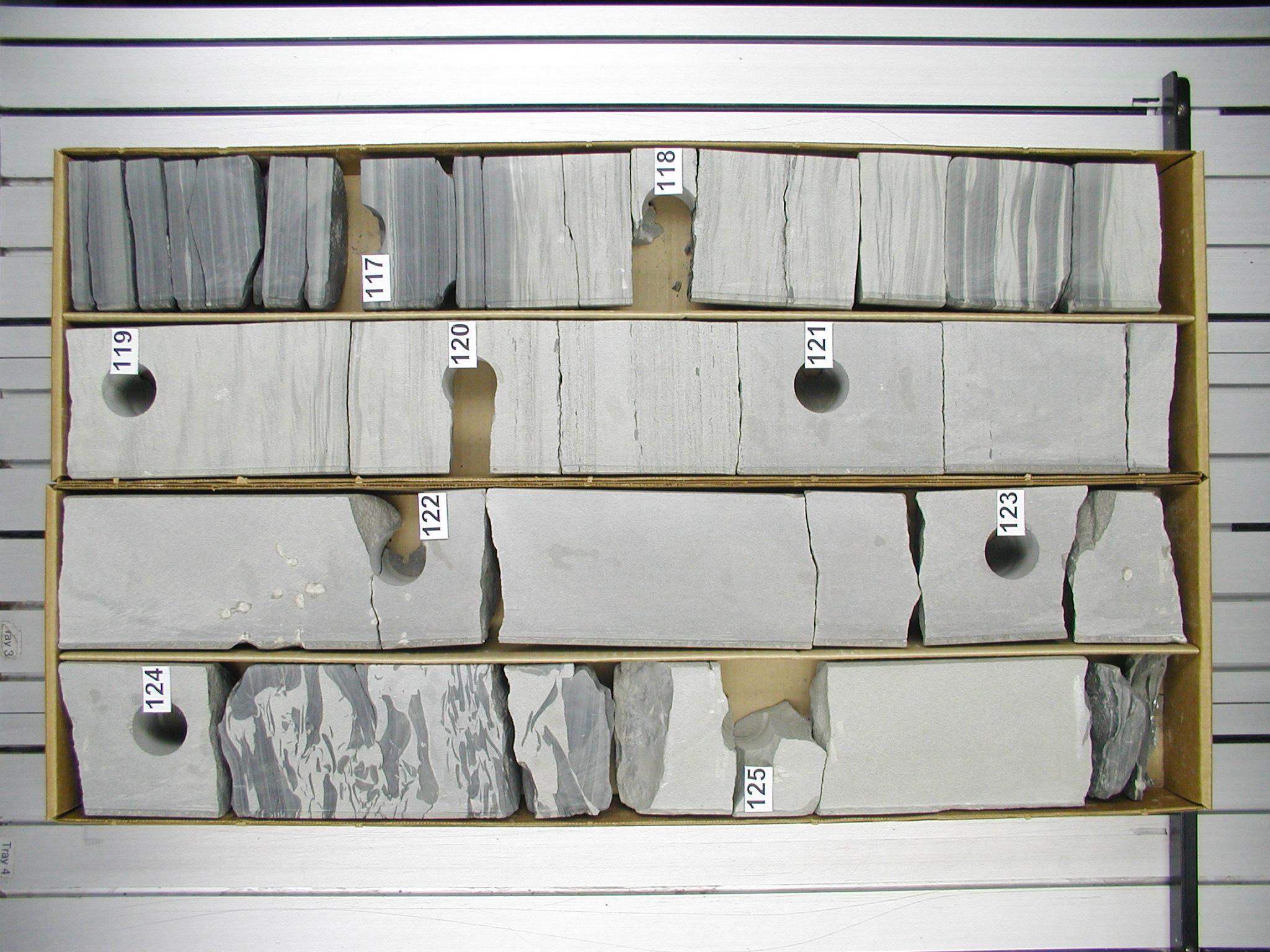

Рис. 3.18. Турбидиты ачимовской толщи ХМАО. Видны крупные обломки аргиллитов, смещенных в полулитифицированном состоянии.

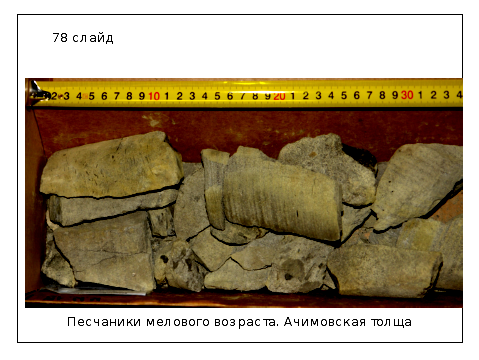

Рис. 3.19. Песчаники ачимовской толщи. Видны мелкие окатанные гальки аргиллитов (темное), обломки пород различного цвета (слабо различимы).
Срываемые вниз и перемешиваемые в процессе смещения породы достигали морское дно, где они почти не перемещались, и формировали породы-коллекторы низкого качества. Такие турбидитные по происхождению пласты смещались редко, а потом наступало затишье, и сквозь толщу вод медленно опускался глинистый материал, принесенный с материка речными водами. В результате поверх смещенного на дно моря алеврито-песчаного пласта постепенно накапливался слой глинистых или алеврито-глинистых пород, служащих покрышкой.
Так повторялось много раз, и в результате сформировался целый ряд алеврито-песчаных пластов, перекрытых глинистыми породами. Таким образом, выделяется серия из двух параллельно накапливающихся песчаных пластов, верхняя часть которого отлагалась в зоне шельфа, а нижняя часть которого – у подножия склона.
Формируемые в нижней части половинки пласта были наклонены в сторону центра раннемелового моря. Они как черепица на крыше отлагались один поверх другого, постепенно заполняя объем водоема. С востока такое заполнение шло достаточно интенсивно, с запада незначительно. В центральной части продолжалось формирование отложений баженовской свиты, вплоть до смыкания идущих навстречу друг другу волн «черепичных по положению в рельефе» пластов, и полному прекращению накопления отложений баженовской свиты.
