2.2.4. Построение графиков дискретных функций, заданных системой неравенств.
Чтобы построить график , когда данные представлены набором дискретных величин, например, в виде таблицы необходимо их подготовить, т.е. записать в аналитической форме.
Для этого можно воспользоваться окном Programming (программирование). Если напечатать f(x)[Shift]:, а затем щёлкнуть мышью опцию «Add Line(добавить строку)» в окне Programming, подвести курсор к верхнему placeholder и щёлкнуть опцию «if (если)» там же, то будет создан шаблон вида:
Если заполнить шаблон, например, так, как выглядит первая строка данных на рис. 2.24, то он примет вид:
Знаки отношения вводятся с панели Boolean. Добавляя строки, строится вся таблица данных.
Рис. 2.24.
Если теперь войти в область построения графика и ввести в соответствующие placeholder имена аргумента и функции, то график отобразится в виде ступенчатой кривой.

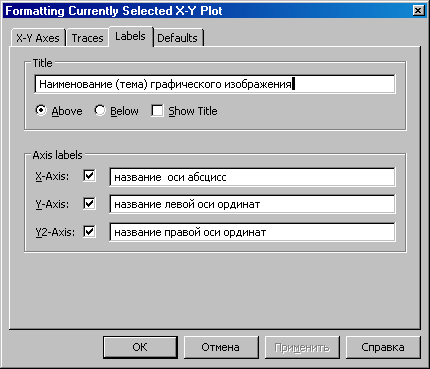

Для дальнейшего форматирования графика нужно войти в окно Formatting Currently Selected X-Y Plot.
2. 3. Построение двумерных графиков в полярной системе координат.
В инженерных расчётах часто возникает необходимость построения графиков в полярных координатах. Типичным примером такого графика является «роза ветров», показывающая преимущественные значения скорости и направление ветра в заданном районе.

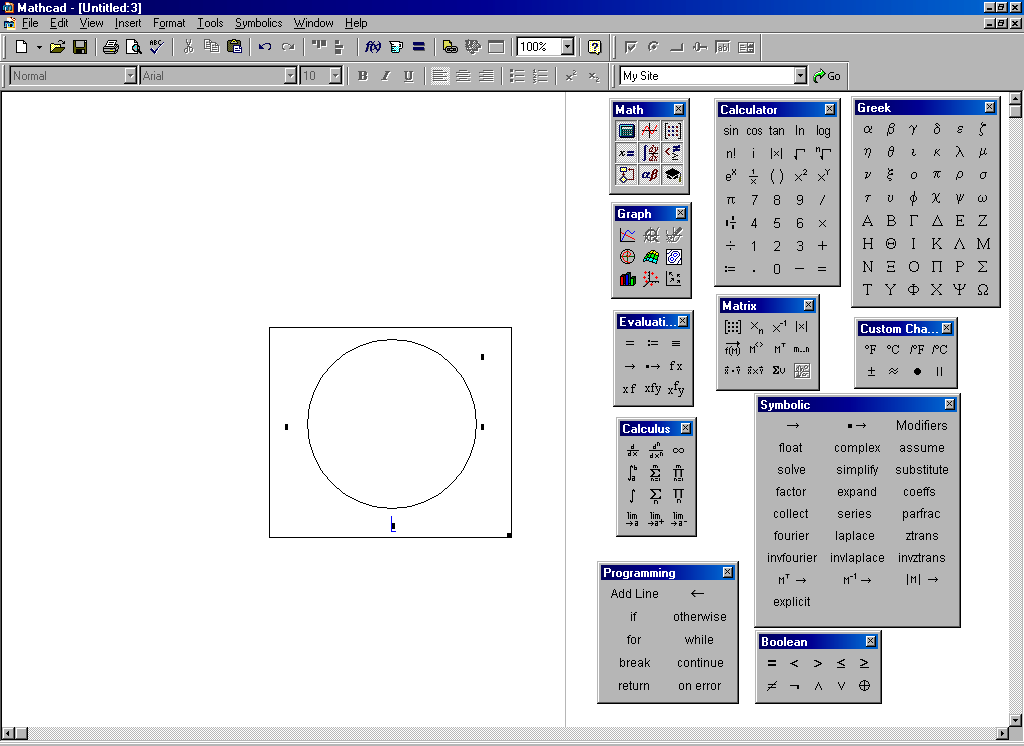

Принципиально построение графиков в полярных координатах не отличается от их построения в декартовой системе координат. Для этого на панели Graph (рис.2.1) необходимо выбрать позицию 2 (Polar Plot) и щёлкнуть мышью. На экране отобразится область построения графика в виде прямоугольника с внутренней окружностью, по периметру которой расположены четыре placeholder (рис. 2.25), их назначение следует из подрисуночных надписей.
1
3
2
4
Рис.2.25. Область построения 2D-графиков в полярных координатах
1 - радиальная координата; 2 – функция радиальной координаты; 3,4 – нижний пределы изменения радиальной координаты.
Для построения
графика функции в полярных координатах
по заданному выражению, например
,
где r
– имя радиальной координаты (аргумента
функции), необходимо:
- войти в область построения графиков как сказано выше;
- напечатать в placeholder 1 (рис. 2.25) имя аргумента r;
- напечатать в placeholder 2 выражение функции r^4 ;
- в placeholder 3,4 напечатать верхний и нижний пределы изменения аргумента, например, цифры 0 и 5 соответственно;
- если теперь нажать на клавиатуре клавишу ввода (Enter) или щелчкнуть мышью вне области построения, то график функции f(r) в полярных координатах отобразится в виде, показанном на рис. 2.26.
Рис. 2. 26. График функции f (r) = r4 в полярных координатах.
1
2 3 4 5 6
7
8 9 10
11 12

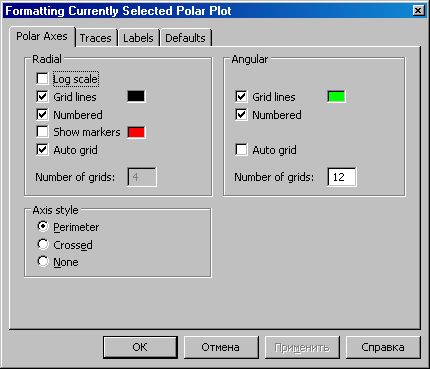

Рис. 2.27. Окно редактирования графиков в полярных координатах (Formatting Currently Selected Polar Plot),
1 - кнопка включения ; 2 - логарифмическая шкала (Log scale); 3 –координатная сетка (Grid lines); 4 - оцифровка оси аргумента (Numbered); 5 - показать маркеры (Show markers); 6 – автоматический выбор шага аргумента (Auto grid); 7– установка числа линий координатной сетки по оси Х(Number of grid) - включается при выключении (при снятии флага) опции Auto grid; 8 – радиокнопка включения (Perimeter); 9 - включение (Crossed); 10 – (None); 11 – индикатор цвета линий координатной сетки;12- индикатор цвета маркера.
Если дважды щёлкнуть по области отображения графика, то откроется окно форматирования графиков в полярных координатах - Formatting Currently Selected Polar Plot. При включенном режиме Polar Axis (нажата кнопка) окно по умолчанию примет вид, представленный на рис. 2.27.
В окне форматирования выделены 3 панели. Первая панель Radial предназначена для редактирования графика по оси аргумента ; вторая панель Angular - редактирование по угловой координате.
Панель Radial имеет те же наборы инструментов, что и панель Х-Axis окна форматирования Formatting Currently Selected X-Y Plot. Третья панель - Axis Style, содержит инструменты, предназначенные для оформления графика в целом. Назначение инструментов следует из подрисуночной надписи рис. 2.27.

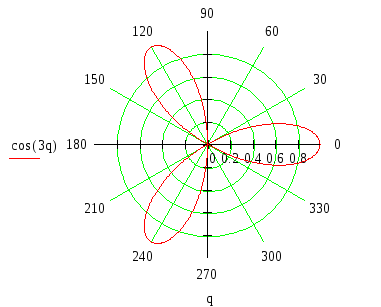

В
качестве примера на рис. 2.28 приведен
график функции
,
построенный в полярных координатах.
Рис. 2.28.
Для дальнейшего форматирования графика нужно вернуться в окно Formatting Currently Selected Polar Plot, а из него войти в окно Treces.
Рис. 2.23.
Построение
гистограммы:
Исходная
матрица:
Декомпозиция
матрицы:
Гистограмма:
