Глава 2. Построение и форматирование двумерных графиков.
Для инженерных расчётов основное значение имеет оформление их результатов в виде графиков. Для отчётов и публикаций наиболее часто употребляются плоские графики - графики одной переменной.

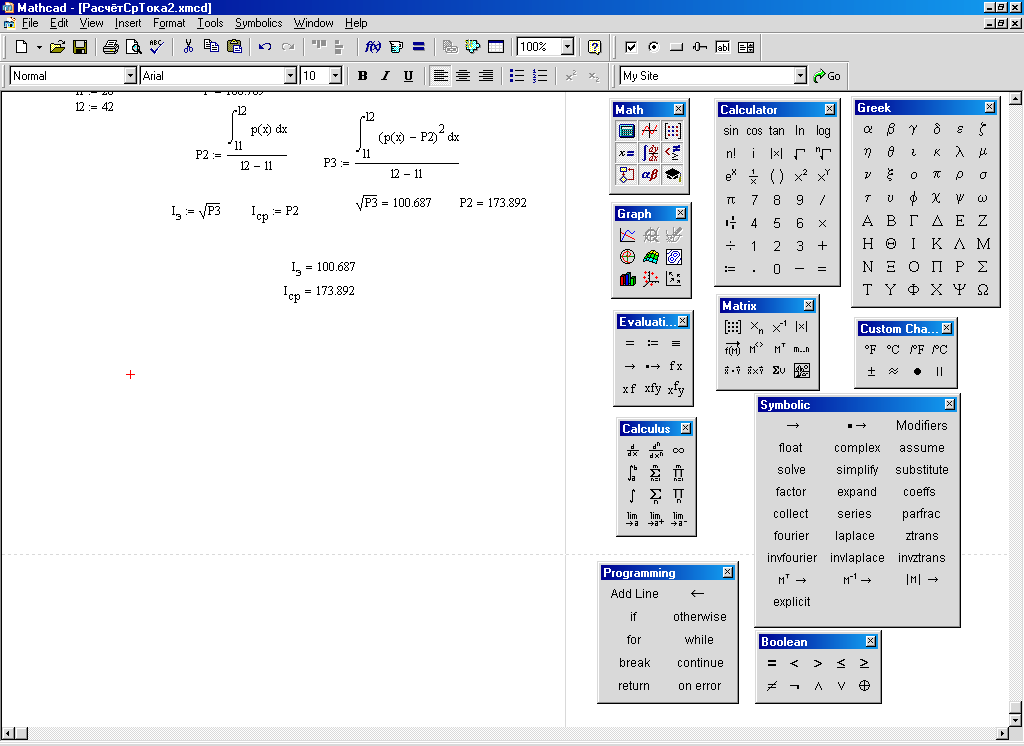

MathCad предоставляет широкие возможности для редактирования и построения графиков одной переменной (2D- графиков). В частности он позволяет строить графики в декартовых и полярных координатах, в виде столбчатой диаграммы, создавать анимацию. На рис. 2.1 изображена панель построения графиков Graph, на которой представлен набор всех типов графиков, которые могут быть построены и отредактированы в MathCad. Для вызова панели, если она не устанавливается при запуске по умолчанию, необходимо на панели Math главного меню щёлкнуть мышью символ с изображение графика функции .
4
1
2
3
5
6
7
7
Рис.2.1. Вид панели построения графиков
1 - двумерный график в декартовых координатах; 2 - то же в полярных координатах; 3 – столбчатая диаграмма(гистограмма); 4 – трёхмерная графика; 5 – проекция поверхности; 6 – векторная диаграмма; 7 - трёхмерная диаграмма.
2.1. Построение и редактирование двумерных графиков в декартовой системе координат.
2.1.1. Построение графиков.

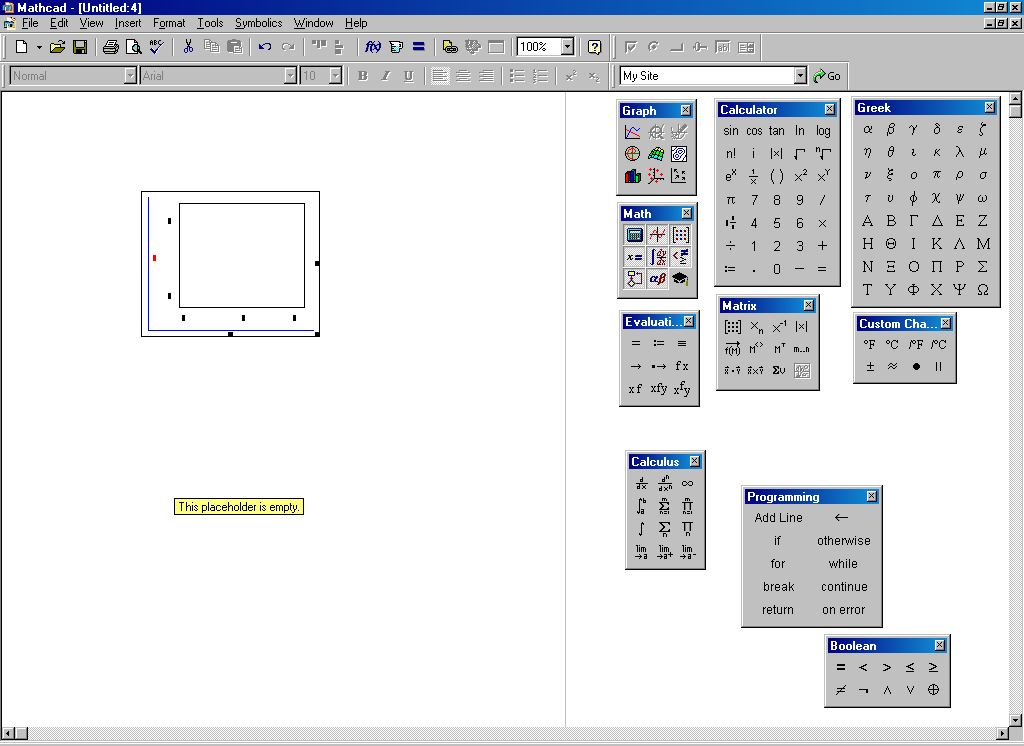

Как известно, это наиболее распространённый способ отображения результатов инженерных расчётов. Для построения двумерных графиков в декартовой системе координат необходимо установить курсор – перекрестие красного цвета, в выбранном месте рабочего листа и щёлкнуть мышью по кнопке 1 в окне Graph (рис.2.1). В результате на экране отобразится область построения графиков (рис.2.2) в виде прямоугольника с набором placeholder - закрашенных в чёрный цвет малых прямоугольников, с уголковым курсором (на экране он синего цвета) и внутренним контурным прямоугольником - области изображения графиков. Назначение элементов области приведено в подрисуночной надписи к рис. 2.2.
4 3 2 1
7
6
5
Область
изображения
графиков
Рис. 2.2.Область построения графиков
1,3- верхний и нижний пределы изменения аргумента функции; 2- идентификатор (имя) аргумента функции; 4- уголковой курсор (на экране ПК он синего цвета); 5,7- нижний и верхний пределы изменения функции; 6 -идентификатор функции (функций).
Если на месте горизонтальных placeholder 1-3 напечатать последовательно: «10, x, -10» , а на месте вертикальных placeholder 4-6 – напечатать: «0, x2 , 100», а затем щёлкнуть мышью вне области построения графиков, то на рабочем листе отобразится график функции , в виде, показанном на рис. 2.3.
При необходимости построить графики нескольких функций одного аргумента в той же области, их выражения печатаются через запятую в позиции 5. Всего MathCad даёт возможность выводить в одной области до 16-и различных графиков функций одного переменного в двух различных масштабах по оси ординат.
На рис.2.4 представлены графики двух функций: и соответственно.
Рис. 2.3. Рис. 2.4.
Таким образом, чтобы построить график дополнительно к уже построенному, необходимо :
- войти в область построения, щёлкнув мышью по изображению графика;
- подвести курсор (синий уголок) в конец записи первой функции и напечатать через запятую дополнительно одно или несколько выражений для новых функций;
- нажать клавишу ввода (Enter) или щёлкнуть левой клавишей мыши вне области построения графиков.
