Содержание
-
Определение мощности на выходном валу редуктора
-
Определение потребляемой мощности двигателя
-
Определение передаточного отношения редуктора
-
Разбивка по ступеням передаточного отношения
-
Определение чисел зубьев зубчатых колес
-
Определение оборотов на валах
-
Определение степени подвижности механизма
-
Определение крутящих моментов на валах
-
Определение диаметров валов от кручения
-
Определение длины вала и угла закрутки
-
Механические характеристики материалов. Диаграмма растяжения.
-
Определение основных параметров зубчатых колёс с внешним зацеплением
-
Картина зацепления
-
Определение усилий в зацеплении
-
Проверка выходной ступени на контактную выносливость
-
Подбор шпонок по диаметру вала и проверка их на прочность
-
Проверка выходного вала с учетом изгиба
-
Определение истинного запаса прочности
-
Проверка зубьев на изгиб
-
Скорость скольжения между зубьями
-
Контроль зубчатых колес
-
Определение коэффициента перекрытия плавности работы колес
-
Подбор подшипников качения. Проверка на долговечность
-
Расчет подшипника скольжения на удельное давление
-
Требования к редукторам
-
СПИСОК ЛИТЕРАТУРЫ
2 |
1 |
0 |
6 |
0 |
Исходные данные:
-
Порядковый номер: 5
-

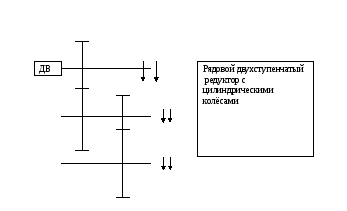

Номер схемы: 2
-
Крутящий момент на выходном валу редуктора:
-
Число оборотов на выходном валу:
-
Материалы основных деталей редуктора:
Вал Ст.20
Шестерня Ст.40
Колесо БроФ10-4
Шпонка Ст.7
Штифт Ст.15
Болт Ст.15
-
Тип двигателя: ДПР-72

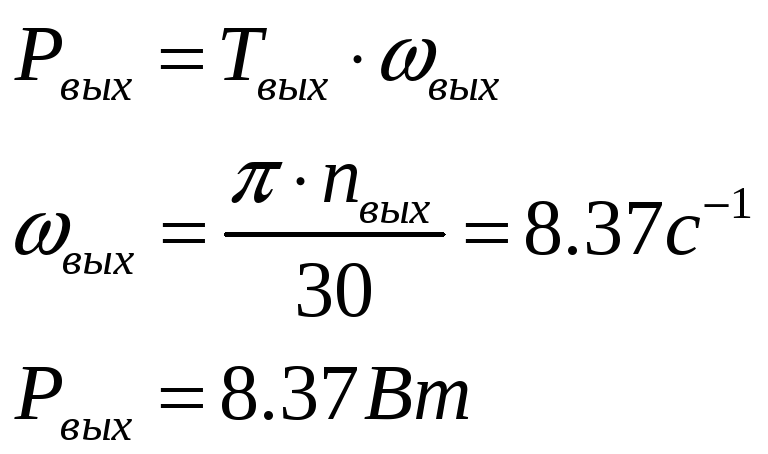

1.Определение мощности на выходном валу редуктора
2.Определение потребляемой мощности двигателя
КПД редуктора (справочные данные с зубчатыми цилиндрическими колёсами 0.96…0.98)
Подбор двигателя по мощности
Двигатель ДПР-72 и его характеристики:
Мощность: =25Вт
Число оборотов:
Крутящий момент:
Внешний вид двигателя
3.Определение передаточного отношения редуктора
Полученное расчётное общее передаточное число распределяем между типами и ступенями передач.
4.Разбивка по ступеням передаточного отношения
Передаточное отношение редуктора - произведение передаточных отношений отдельных ступеней
Передаточное отношение одной ступени: 7.5
Второй ступени:
5.Определение чисел зубьев зубчатых колес

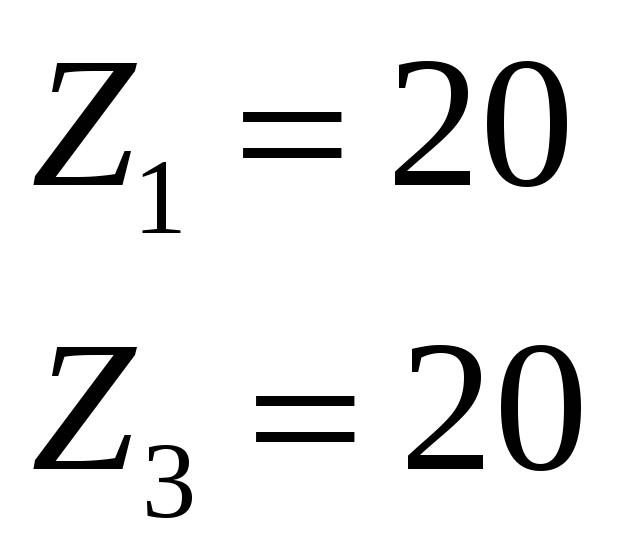

Задаем число зубьев шестерней: (условие)

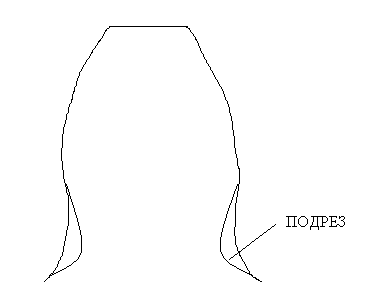

При Z<17происходит подрез зуба
При Z>30происходит утяжеление зуба
Задаем
6.Определение оборотов на валах
Расчёт ведем по формуле:
-обороты на первом валу
-обороты на втором валу
-обороты на третьем валу
7.Определение степени подвижности механизма
w- степень подвижности механизма показывает сколько ведущих звеньев в механизме
n=3
p2=3(низшие кинематические пары)
p1=2(высшие кинематические пары)
т.к. w=1,то механизм работает
8.Определение крутящих моментов на валах

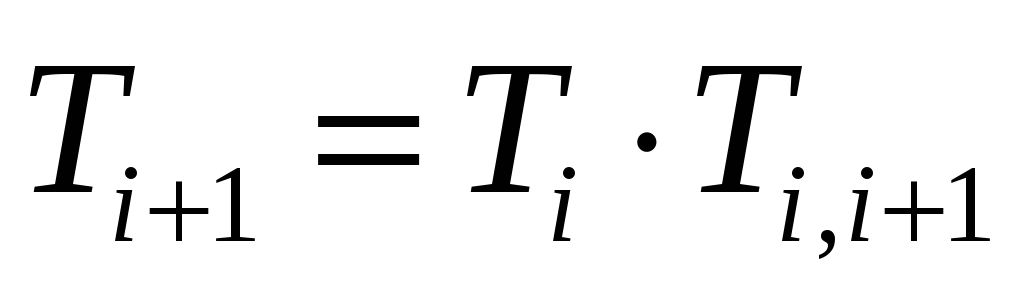

Расчет ведем по формуле:
-обороты на первом валу
-обороты на втором валу
-обороты на третьем валу

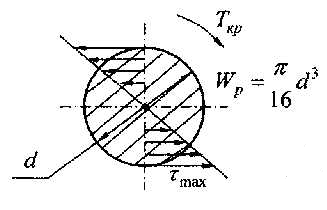

9.Определение диаметров валов от кручения
Расчет ведем по формуле:
-касательное напряжение при кручении
=20 Н/мм2-допускаемое напряжение кручения
Принимаем:
Полярный момент сопротивления :
Полярный момент инерции:
10.Определение длины вала и угла закрутки

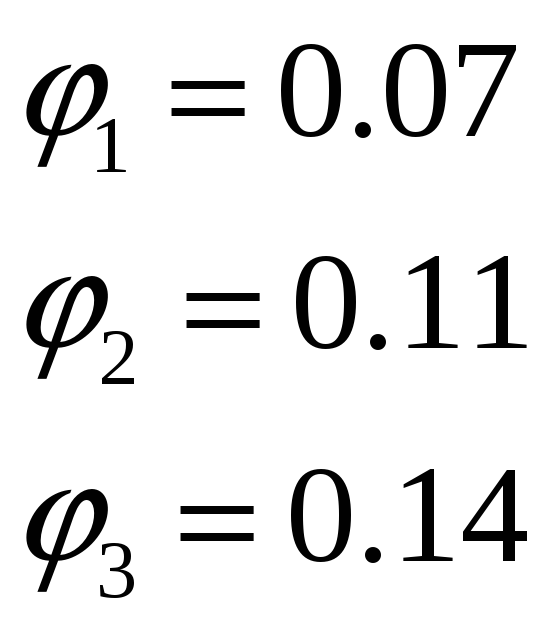

- угол поворота сечения
- относительный сдвиг сечения
ОО’а1а- отогнутая плоскость
(пропеллер)
Примем
Модуль упругости при растяжении:
Коэффициент Пуассона =0.3

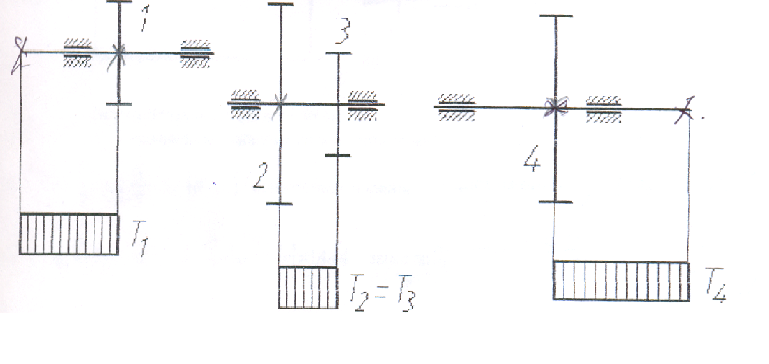

Эпюры крутящих моментов редуктора
