2. Обоснование допустимой потери напряжения

в ВЛ. напряжением 0,38 кВ

Допустимые потери напряжения определяем с помощью таблицы отклонений напряжения. В сети 0,38 кВ определяем допустимую потерю в соответствии с дополнением ГОСТ13109-97 по отклонению напряжения у сельскохозяйственных потребителей, которое должно быть в пределах ±7,5%. Трансформатор U=10/0,4 может иметь надбавки по напряжению: 0; 2,5; +5; +7,5; 10. Потери напряжения в трансформаторе 4% при 100% и 1% при 25% нагрузке. В исходных данных проекта указаны уровни напряжения в начале линии 10 кВ : , . Пользуясь выше перечисленными данными составляем таблицу отклонений напряжения.

Таблица № 2.1

3. Выбор количества и места установки трансформаторных подстанций.

Количество ТП в населенном пункте зависит от суммарной мощности объектов Эл. снабжения, плотности нагрузки и допустимых потерь напряжения.

Приближенное количество ТП определяется по формуле:

n ТП = Р мах (3.1)

Где Pмах – cуммарная расчетная нагрузка

β = 0,7 – постоянный коэффициент

ρ – плотность нагрузки

ΔU – допустимые потери напряжения

(3.2)

F – площадь застройки объекта (км)

F = 0,45 * 0,9 = 0,405 км2

n ТП = 321,5 * = 4

Принимаем к установке четыре подстанции. По требованию энергосбыта электроснабжения производственных и коммунально-бытовых потребителей следует осуществлять от различных подстанций.

Пользуясь планом посёлка и данными о нагрузках на вводах в здание, вычисляем центр нагрузки потребителей.

Х= (3.3)

Y= (3.4)

Где ; - мощность потребителя

- сумма мощностей

Трансформаторная подстанция № 1

Таблица № 3.1

Х = = 8

Y = = 3

Трансформаторная подстанция № 2

Таблица № 3.2

Х = = 8

Y = = 5

Трансформаторная подстанция №3

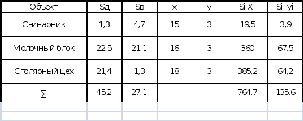

Таблица № 3.3

Х = = 16

Y = = 3

Трансформаторная подстанция № 4

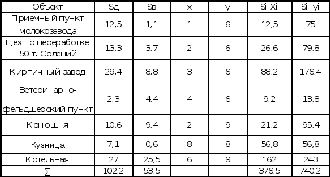

Таблица № 3.4

Х = = 3

Y = = 7

4. Определение мощности

трансформаторных подстанций.

Трансформаторная подстанция №1

Рис.4.1

Ф1 Ф2

5 4 3 2 1 1 2 3

0

2кв

2кв

2кв

2кв

4кв

2кв

4кв

4кв

4кв

4кв

2/6,6 2/6,6 2/6,6 2/6,6 2/6,6 3,3/10,6 3,2/10,6 3,2/10,6 3,2/10,6 3,2/10,6

Решение

1. S4-5Д=2+1,2=3,2кВА

S4-5в=6,6+3,9=10,5кВА

S3-4Д =3,2+1,2=4,4кВА

S3-4в=10,5+3,9=14,4кВА

S2-3д=4,4+1,2=5,6кВА

S2-3в =14,4+3,9=18,3кВА

S1-2д=5,6+1,2=6,8кВА

S1-2в =18,3+3,9=22,2кВА

S0-1д=6,8+1,8=8,6кВА

S0-1в=22,2+6,7=28,9кВА

2. S2-3д=3,2=1,8=5кВА

S2-3в=10,6+6,7=17,3кВА

S1-2д=5+1,8=6,8кВА

S1-2в=17,3+6,7=24кВА

S0-1д=6,8+1,8=8,6кВА

S0-1в=24+6,7=30,7кВА

Sтпд=8,6+5,1=13,7 кВА

Sтпв=30,7+18,4+3,6=52,7кВА

Трансформаторная подстанция №2

Рис.4.2

Ф1 Ф2

3 2 1 1 2 3 4 5

0 0

8кв

8кв

8кв

8кв

8кв

1кв

1кв

1кв

1кв

1кв

4,8/16 4,8/16 4,8/16 4,8/16 4,8/16 1,3/4,4 1,3/4,4 1,3/4,4 1,3/4,4 1,3/4,4

Решение

1. S2-3д=4,8+2,7=7,5кВА

S2-3в=16+9,8=25,8кВА

S1-2д=7,5+2,7=10,2кВА

S1-2в=25,8+9,8=35,6кВА

S0-1д=10,2+2,7=12,9кВА

S0-1в=35,6=9,8=45,4кВА

2. S4-5д=1,3+0,6=1,9кВА

S4-5в=4,4+2,4=6,8кВА

S3-4д=1,9+0,6=2,5кВА

S3-4в=6,8+2,4=9,2кВА

S2-3д=2,5+0,6=3,1кВА

S2-3в=9,2+2,4=11,6кВА

S1-2д=3,1+0,6=3,7кВА

S1-2в=11,6+2,4=14кВА

S0-1д=4,8+2,1=6,9кВА

S0-1в=16+8,5=24,5кВА

Sтпд=12,9+4,2=17,1 кВА

Sтпв=45,4+15,7=61,1кВА

Трансформаторная подстанция №3

Рис.4.3

Ф1

0 1

Свинарник

Молочный блок

Столярный цех

1,3/4,7 22,5/21,1 21.4/1,3

Решение

1. S0-1д=22,5+13,8=36,3кВА

S0-1в=21,1+0,9=22кВА

Трансформаторная подстанция №4

Рис.4.4

10,6/9,4 27/25,5 7,1/0,6

Конюшня

Котельная

Столярный цех

1

2

0 Ф2

Ф1 0 2 3

Ветеринарно-фельдщерский пункт

Кирпичный завод

Цех по переработке 50 тонн солений

Приемный пункт молокозавода

1

29,4/8,8 12,5/1,1

2,3/4,4

13,3/3,7

Решение

1. S2-3д=13,3+7,9=21,2кВА

S2-3в=3,7+0,6=4,3кВА

S1-2д=29,4+13,1=42,5кВА

S1-2в=8,8+2,7=11,5кВА

S0-1д=42,5+1,5=44кВА

S0-1в=11,5+2,7=14,2кВА

2. S1-2д=27+4,2=31,2кВА

S1-2в=25,5+0,4=25,9кВА

S0-1д=31,2+6,7=37,9кВА

S0-1в=25,9+5,7=31,6кВА

Sтпд=44+25=69 кВА

Sтпв=31,6+9,2=40,8кВА

Выбираем трансформаторы

Таблица № 4.1
