3. Расчет динамической устойчивости
Принимая
во внимание симметричность Г-1,2 и Т-1,2
относительно точки КЗ,с целью уп рощения

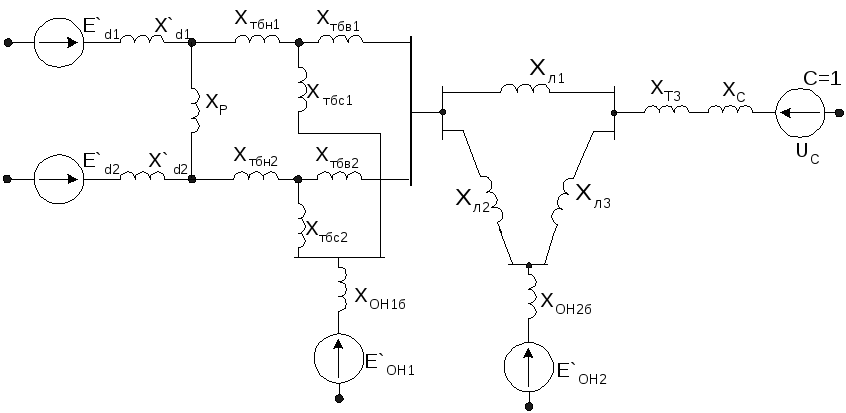

можно данную сеть представить в следующим
виде(где обозначены следую щие параметры):

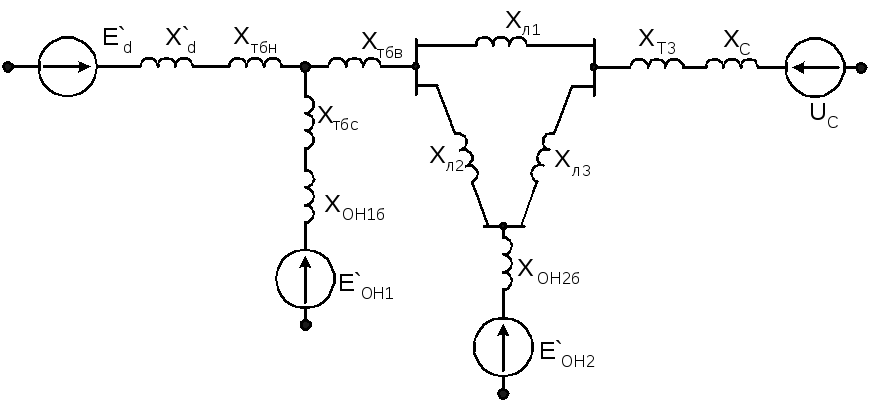

Заданную
схему начнем преобразовывать с
эквивалентирования эдс
и
в
,
а
также преобразования параллельных
ветвей
и
в одну :

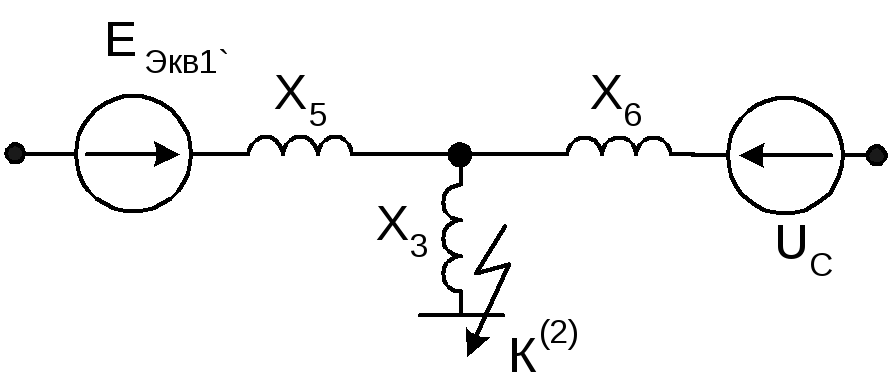

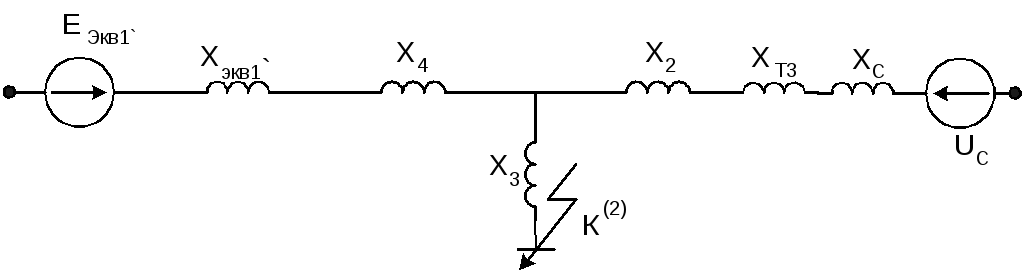

Результирующие
сопротивления, характеризующие
электропередачу в аварийном и
послеаварийном режимах:
Характеристики
активной мощности
Предельный угол отключения кз: Значение угла и времени в конце первого интервала
Значение
угла и времени в конце второго интервала
Результаты расчета динамической устойчивости
№ |
t, c |
δ, град |
ΔР, о.е. |
Δδ, град |
1 |
0,02 |
46,757 |
0 |
39,522 |
2 |
0,04 |
84,311 |
0,029 |
37,554 |
В данном курсовом проекте
рассматривались осносные методы и
критерии оценки статической и динамической
устойчивости систем электроснабжения.
Для оценки статической устойчивости
используется критерий dP/d были построены
угловые характеристики мощности в
различных режимах. При учете явнополюсности
машины максимум характеристики при
Eq-const наступает при меньших углах, чем
у соответствующей характеристики для
неявнополюсных машин, в данном 83,2
градуса. При наличии АРВ происходит
увеличение угла при котором достигается
максимальное значение характеристики
мощности (при E'q-const угол - 106,6: Ug-cunst угол
- 116,6). если ток возбуждения регулируется
так, что ЭДС E'q-const, то предельное значение
мощности получается приблизительно
большим на 30-60%. Если регулирование
обеспечивает постоянное напряжение
на зажимах генератора Ug-const, то предельное
значение мощности увеличивается на
50-80%, чем при постоянстве тока возбуждения.
Увеличение предела передаваемой
мощности обуславливает увеличение
коэффициента запаса по активной
мощности.
Для оценки динамической устойчивости
используются методы площадей и
последовательных интервалов. По методу
площадей можно определить не только
угол отключения, но и коэффициент
динамической устойчивости равной
отношению площадки торможения к площадки
ускорения. Численно он должен быть
большим или равным 1.
Проведена оценка устойчивости
узла комплексной нагрузки по практическим
критериям dE/dU, dQ/dE, dQ/dU. Но следует
учитывать что практические критерии
действуют только в условиях принятых
ограничений ине являются универсальными.
На основании определенных
коэффичиентов запаса можно определить
ряд мероприятий направленных на
улучшения устойчивоти системы
электроснабжения.
