Практическое задание № 11 расчет вала
Рассчитать ведущий вал цилиндрического косозубого редуктора (рис. 11.1) и проверить его усталостную прочность. Заданы: передаваемая мощность Р, кВт; угловая скорость , рад/с; материал вала – сталь; размеры шестерни d1, мм, Lст, мм; угол наклона зубьев , град.; неуравновешенная составляющая силы, передаваемой муфтой, S = 0,3Ft 21 (табл. 11.1).

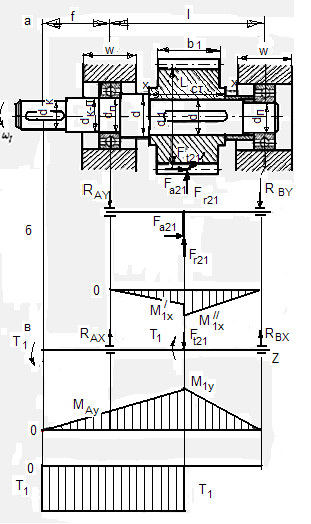

Рис 11.1. Схема ведущего вала цилиндрического косозубого редуктора:
а – с посаженными на него деталями; б – схема нагружения вала в вертикальной плоскости и эпюра изгибающих моментов; в – схема нагружения вала в горизонтальной плоскости и эпюры изгибающих и вращающих моментов
Таблица 11.1
Исходные данные
№ варианта |
P, кВт |
, рад/с |
Размеры, мм |
, град. |
Материал вала |
|
d1 |
Lст |
|||||
1 |
14,5 |
75 |
108 |
116 |
9,5 |
Ст. 5 |
2 |
15,0 |
70 |
116 |
120 |
9,0 |
45 |
3 |
15,5 |
65 |
124 |
124 |
8,5 |
40Х |
4 |
16,0 |
60 |
136 |
128 |
8,0 |
20 |
5 |
16,5 |
55 |
144 |
132 |
8,5 |
20Х |
6 |
17,0 |
50 |
152 |
136 |
9,0 |
12ХН3А |
7 |
17,5 |
45 |
163 |
140 |
9,5 |
12Х2Н4А |
8 |
18,0 |
40 |
168 |
144 |
10,5 |
18ХГТ |
9 |
18,5 |
35 |
176 |
148 |
11,0 |
12ХН3А |
10 |
19,0 |
30 |
184 |
152 |
10,0 |
12Х2Н4А |
11 |
19,5 |
25 |
192 |
156 |
11,5 |
20Х |
12 |
20,0 |
20 |
200 |
160 |
12,0 |
20 |
13 |
14,0 |
80 |
190 |
158 |
12,5 |
40Х |
14 |
13,5 |
85 |
182 |
154 |
13,0 |
45 |
15 |
13,0 |
90 |
174 |
150 |
13,5 |
Ст. 5 |
16 |
12,5 |
95 |
166 |
146 |
14,0 |
45 |
17 |
12,0 |
100 |
158 |
142 |
14,5 |
40Х |
18 |
11,5 |
105 |
150 |
138 |
15,0 |
20 |
19 |
11,0 |
110 |
142 |
134 |
14,5 |
20Х |
20 |
10,5 |
115 |
134 |
130 |
14,0 |
12ХН3А |
21 |
10,0 |
120 |
126 |
126 |
13,5 |
12Х2Н4А |
22 |
9,5 |
50 |
118 |
122 |
13,0 |
18ХГТ |
23 |
9,0 |
60 |
110 |
118 |
12,5 |
12Х2Н4А |
24 |
8,5 |
70 |
102 |
114 |
12,0 |
12ХН3А |
25 |
8,0 |
80 |
94 |
110 |
11,5 |
20Х |
26 |
7,5 |
90 |
90 |
105 |
11,0 |
20 |
27 |
7,0 |
95 |
85 |
100 |
10,5 |
Ст. 5 |
28 |
6,5 |
100 |
80 |
95 |
10,0 |
40Х |
29 |
6,0 |
110 |
75 |
90 |
9,5 |
45 |
30 |
5,5 |
120 |
70 |
85 |
9,0 |
18ХГТ |
