3. Определение внутренних размеров корпуса при размещении нескольких функциональных узлов
Сложную электрическую схему, содержащую большое количество элементов, трудно разместить на одной плате. В целях удобства настройки, ремонта, сборки, как правило, используется несколько печатных плат, которые внутри прибора размещаются либо вертикально, либо горизонтально по отношению к рабочему положению прибора, рис.3
Последовательность действий при разработке компоновочного варианта:
-
на виде сверху размещаются функциональные части внутри корпуса, начиная с размещения наиболее крупногабаритных ;
-
обозначаются размерные цепи, образующие размещение в ортогональных (взаимно перпендикулярных) направлениях;
-
выбираются размерные цепи, определяющие максимальные размеры прибора;
-
находятся величины зазоров между частями Xi, Yi, Zi формулам (3)-(6);
-
находятся внутренние размеры YK, XK. Третий размер ZK= Const.
П
ример
2.
Определить

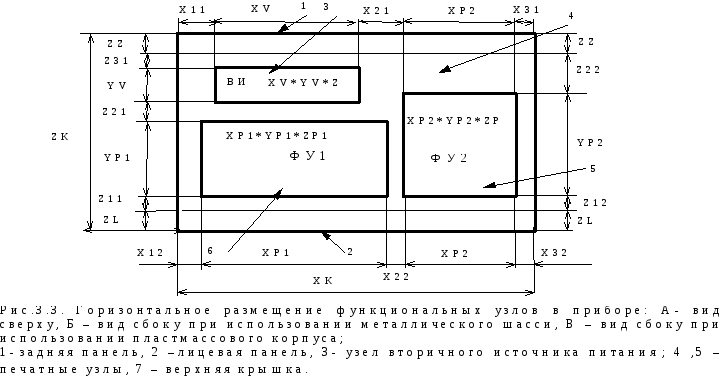

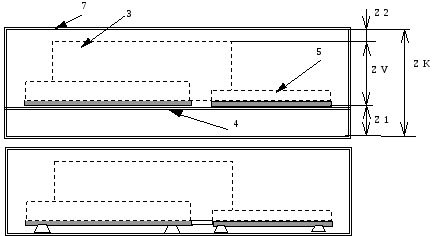

размеры прибора , показанного на рис.3
, размеры частей которого даны в табл
5.
Таблица 5
Исходные данные для проектирования корпуса
|
ФУ1, мм |
ФУ2, мм |
ВИП, мм |
Корпус, мм |
||||
|
XP1 |
175 |
XP2 |
100 |
XV1 |
130 |
ZL |
20 |
|
YP1 |
120 |
YP2 |
150 |
YV1 |
60 |
ZZ |
22 |
|
ZP1 |
15 |
ZP2 |
20 |
ZV1 |
54 |
|
|
Решение. Вариант размещения, представленные рис.3А имеет по осям X и Y по две размерные цепи. По каждой необходимо найти размеры корпуса и выбрать наименьшие:
YKmax = max(YK1, YK2); XKmax = max(XK1, XK2),
ZKmin = Z1+ min{ZP1, ZP2, ZV} + Z2 = Const.
Расчет XK1, YK1 представлен в табл.6
Таблица 6.
-
XK1, мм
XK2, мм
ZK1, мм
ZK2, мм
XP1
175
XV
130
ZL
20
ZL
20
XP2
100
XP2
100
YP1
120
YP2
150
XV
60
ZZ
22
ZZ
22
275
230
222
192
XK=max(275, 230) =275 мм, ZK= max(222, 192) = 222 мм.
Таблица 7.
|
X11=X13, мм |
X12, мм |
|
|
||||
|
GZ |
1 |
1 |
GZ |
1 |
1 |
XP1 |
175 |
|
XP1 |
0,01*XP1 |
1,75 |
XP1 |
0,01*XP1 |
1,75 |
XP2 |
100 |
|
XK1 |
0,01*(XP1+XP2) |
2,00 |
XP2 |
0,01*XP2 |
1,00 |
ZZ |
22 |
|
XP1п |
0 |
0 |
XP1п |
0 |
0 |
ZL |
20 |
|
XK1п |
0,01*ZK1 |
2,22 |
XP2п |
0 |
0 |
YV |
60 |
|
|
|
6,97 |
|
|
3,75 |
ZK1 |
222 |
Таблица 8
|
Z11, мм |
Z12, мм |
Z13, мм |
|
|||||
|
GZ |
1 |
1 |
GZ |
1 |
1 |
GZ |
1 |
1 |
|
YP1 |
0,01*YP1 |
1,20 |
YP1 |
0,01*YP1 |
1,20 |
YV |
0,01*YV1 |
0,6 |
|
ZK1 |
0,01*ZK1 |
2,22 |
YV |
0,01*YV |
0,6 |
ZK1 |
0,01*ZK1 |
2,22 |
|
YP1п |
0 |
0 |
YP1п |
0 |
0 |
YVп |
0,01*XV |
1,3 |
|
ZK1п |
0,01*XK1 |
2,75 |
YVп |
0,01*XV |
1,30 |
ZK1п |
0,01*XK1 |
2,75 |
|
|
|
7,17 |
|
|
4,1 |
|
|
7,87 |
Таблица 9
Окончательные внутренние размеры корпуса
|
XK, мм
|
ZK, мм |
YK, мм |
Z2 ,мм |
|||||
|
XL |
20 |
Z1 |
5 |
ZL |
20 |
GZ |
1 |
1 |
|
X11 |
6,97 |
ZV |
54 |
Z11 |
7,17 |
YK |
0,01*(YV1+ Z1) |
0,65 |
|
XP1 |
175 |
Z2 |
6,24 |
YP1 |
120 |
ZV |
0,01*ZV |
0,54 |
|
X12 |
3,75 |
|
0 |
Z12 |
4,1 |
ZVп |
0,01*XV |
1,3 |
|
XP2 |
68,18 |
|
0 |
XV |
60 |
YKп |
0,01*XK1 |
2,75 |
|
X13 |
6,97 |
|
0 |
Z13 |
7,87 |
|
|
0 |
|
|
|
|
0 |
ZZ |
22 |
|
|
0 |
|
|
280,87 |
|
65,24 |
|
241,14 |
|
|
6,24 |
Таким образом , внутренние размеры корпуса для размещения печатных узлов ФУ1 , ФУ2, ВИП должны быть не менее
XK*YK*ZK =280,87*65,24*241,14 280*65*240 мм.
Пример Определить размеры корпуса прибора при вертикальном расположении печатных узлов, рис.4. Размеры элементов конструкции приведены в таблице 10.
Таблица 10
