2. Организация работы с системой AutoCad
2.1 Вызов системы AutoCad
Установленную на компьютере систему AutoCAD можно вызвать одним из двух способов. Первый способ - нажать кнопку Пуск и из раскрывшегося меню Программы выбрать пункт, а затем - пункт AutoCAD

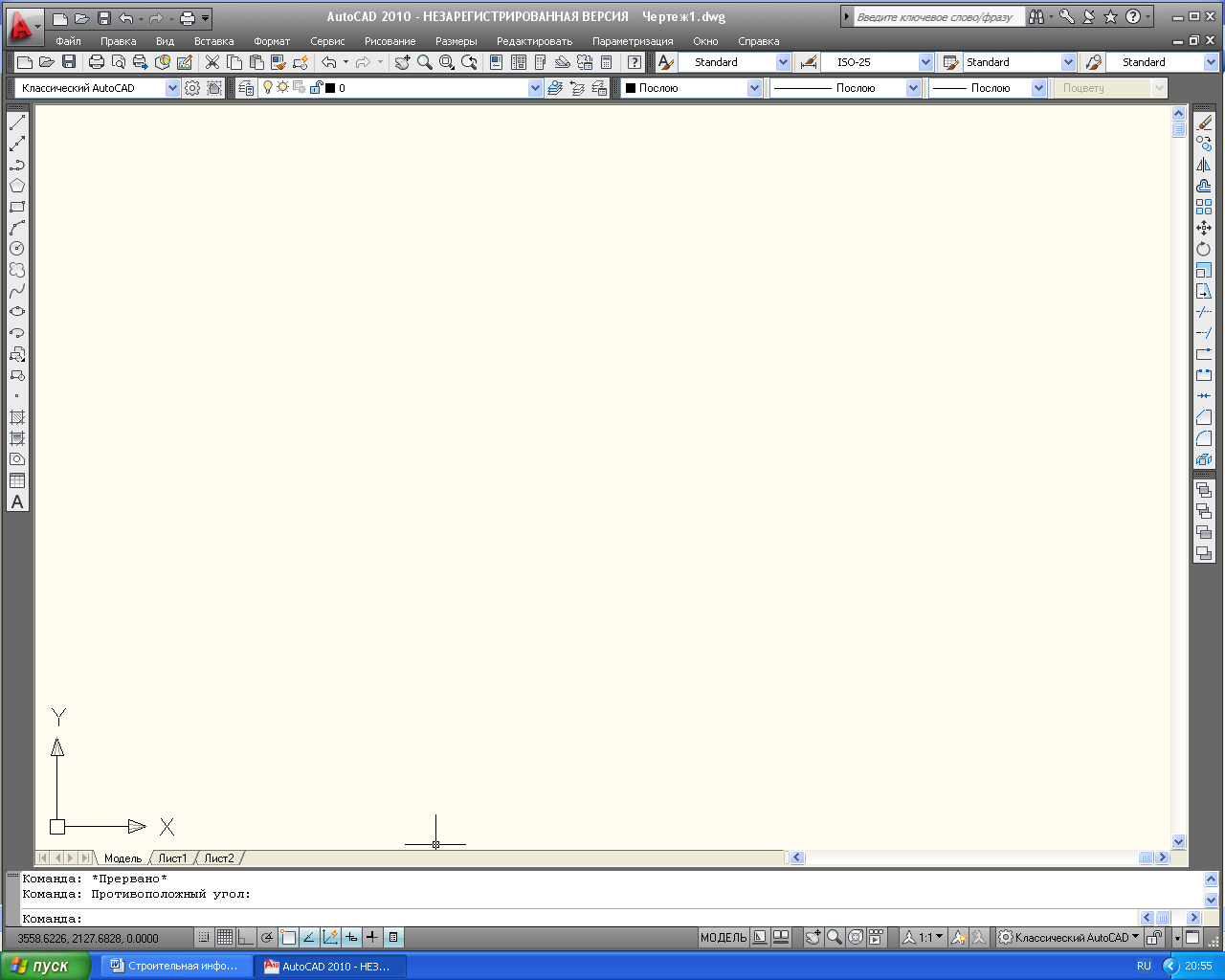

Второй способ используется в том случае, когда ярлык системы AutoCAD вынесен на рабочий стол Windows. В этом случае достаточно дважды щелкнуть левой кнопкой мыши на ярлыке. В обоих случаях на экран компьютера будет выведено рабочее окно системы AutoCAD (рис. 2.1)
Рис. 2.1
2.2. Рабочий стол AutoCad
Рабочее окно, или рабочий стол AutoCAD (рис. 2.1), предназначается для организации диалога между пользователем и программой. В окне можно выделить следующие зоны: название файла рисунка, вертикальная и горизонтальная полосы прокрутки, поле рисунка (графическая зона), падающие меню, стандартное меню (STANDARD), меню свойств объектов (PROPERTIES), пиктографические меню рисования графических объектов (DRAW) и пиктографические меню редактирования графических объектов (MODIFY), командное окно (COMMAND), строка состояния.
Имя файла рисунка
Разработанные в системе AutoCAD рисунки (чертежи) сохраняются в специальным образом организованных файлах на магнитных дисках. Каждый файл рисунка имеет имя, которое состоит из собственно имени и расширения. Собственно имя может содержать до 255 символов английского или русского алфавита, причем в имени допускаются пробелы. Как правило, для идентификации чертежа достаточно двух-трех слов. Слишком длинные имена использовать не рекомендуется.
Расширение dwg (состоит из символов, которые входят в состав английского слова drawing - рисунок) добавляется системой AutoCAD к имени файла автоматически.
Примеры имен: Plan.dwg, FASAD.dwg, ПОПЕРЕЧНЫЙ PA3PE3.dwg. Когда создается новый рисунок, AutoCAD самостоятельно дает ему временное стандартное имя Drawing1.dwg, которое следует заменить постоянным именем при сохранении файла на магнитном диске.
Поле рисунка (графическая зона)
Рисунок AutoCAD создается в поле рисунка, представляющем собой часть бесконечного виртуального листа, на котором можно выполнять рисунки любой величины. Размеры рисунка могут превышать размеры графической зоны. В этом случае рабочее окно можно перемещать по рисунку, выводя на экран ту или иную часть чертежа. Для перемещения поля рисунка по чертежу можно использовать вертикальную и горизонтальную полосы прокрутки, хотя в AutoCAD для этого предусмотрены и другие, более удобные средства. Впоследствии весь рисунок или любую его часть можно вывести на печать в нужном масштабе.
Курсор мыши
Основным инструментом построения рисунков в системе AutoCAD является мышь, с помощью которой отдаются команды, определяются характерные точки объектов и сами объекты. С мышью связана пометка на экране, которая называется курсором мыши. Положение курсора характеризует определенную точку рисунка. При перемещении мыши перемещается курсор на экране и таким образом изменяется положение текущей точки рисунка.
При различных условиях курсор приобретает различную форму. Так, если AutoCAD ожидает введения команды, курсор имеет форму квадратика с перекрестием (рис. 2.2,а). Когда программа требует задание положения точки, курсор приобретает форму перекрестия (рис. 2.2,6). Если необходимо выбрать определенный объект, курсор превращается в квадратик (рис. 2.2,в). Если же курсор выходит за пределы графической зоны, то он приобретает вид стрелки (рис. 2.2,г)
Рис. 2.2
Падающее меню
Падающее меню (рис. 2.3) – это заголовки отдельных разделов, в которых сгруппированы те или иные средства работы с системой AutoCAD
(рис. 2.3)
Файл (File) – меню средств работы с файлами.
Правка (Edit) – меню редактирования частей графической зоны.
Вид (View) – меню средств управления экраном.
Вставка (Insert) – средства вставки внешних объектов.
Формат (Format) – команды установления основных параметров графических объектов.
Инструменты (Сервис)(Tools) – средства управления системой, привязки объектов, параметров чертежа и т.п.
Рисовать (Draw) - команды построения графических объектов.
Измерение (Размеры)(Dimension) - команды простановки размеров.
Изменить (Редактировать) (Modify) - команды редактирования графических элементов рисунка.
Окно (Window) - управление окнами на экране.
Справка (Help) - вызов помощи и подсказок.
Для выбора того или иного средства необходимо щелкнуть мышью по заголовку меню. В результате выбранный заголовок развернется в меню соответствующих средств. Так, если щелкнуть мышью на меню Формат, разворачивается список команд, приведенный на рис. 2.4. Далее необходимо щелкнуть на выбранной команде, например Тип линии
Рис. 2.4
В дальнейшем порядок выбора команд из меню будет обозначаться символом "/".
Так, вышеприведенная процедура может быть записана в виде:
Формат/ Тип линии.
Стандартное меню
Стандартное меню (рис. 2.5) состоит из пиктограмм, которые с помощью мыши вызывают определенные команды AutoCAD
Рис. 2.5
Некоторые пиктограммы, которые входят в стандартные меню, отвечают таким командам:
- Новый (New) –создать новый файл.
- Открыть (Open) - открыть существующий файл.
- Сохранить (Save) - сохранить текущий файл.
- Печать(Print) - вывести чертеж на плоттер или принтер.
- Предварительный просмотр (Preview) - просмотр чертежа перед выводом на печать.
- Вырезать (Cut to Clipboard) - перенести выделенные элементы рисунка в буфер системы Windows.
- Копировать (Copy to Clipboard) - скопировать выделенные элементы в буфер системы Windows.
- Вставить (Paste from Clipboard) - вставить в рисунок содержимое буфера.
- Копировать свойства (Match Properties) - перенести свойства одного объекта на другой.
- Редактировать блок (Bedit).
Отменить (Undo) - отменить действие последней — команды.
- Повторить (Redo) - восстановить действие команды, которая была отменена.
- Панорамирование в реальном времени (Pan Realtime)
- Зуммирование в реальном времени (Zoom Realtime) - изменить масштаб изображения на экране в реальном времени
Показать (Zoom Window) - изменить масштаб изображения на экране с помощью рамки.
Покажи предыдущий (Zoom Previous) - возвратиться к предыдущему масштабу изображения на экране.
Пиктографические меню
Пиктографические меню - это наборы кнопок на рабочем столе AutoCAD, предназначенные для вызова при помощи мыши некоторых наиболее употребительных команд построения, редактирования и задания свойств графических объектов. Пиктографические меню можно перемешать по экрану, фиксировать в произвольных местах или вообще убирать с рабочего стола.
Если курсором мыши указать на любую пиктограмму, то через одну- две секунды на экране всплывает имя соответствующей команды.
По умолчанию на рабочий стол выведены пиктографические меню рисования, меню редактирования и меню свойств объектов. В процессе работы пользователь имеет возможность вывести и другие пиктографические меню. Для этого следует щелкнуть правой кнопкой мыши по любому присутствующему на экране пиктографическому меню. При этом на рабочем столе появляется список всех возможных пиктографических меню AutoCAD. Для вывода на рабочий стол какого-либо меню достаточно щелкнуть левой кнопкой мыши по его названию (рис. 2.6)
Рис. 2.6
Командное окно
Командное окно - это зона рабочего стола AutoCAD, в которой ведется диалог между пользователем и программой.
В окне отображаются команды, отдаваемые тем или иным способом. В это же окно выводятся подсказки относительно возможных дальнейших действий пользователя и потому во время работы необходимо постоянно контролировать содержание командного окна. Местоположение и размеры командного окна можно изменять в процессе работы, однако необходимо, чтобы в командном окне размещалось не менее трех строк.
Содержание командного окна является протоколом работы над рисунком. Протокол сохраняется на протяжении всего сеанса работы и может быть выведен на экран в текстовое окно после нажатия клавиши F2. Повторное нажатие этой клавиши удаляет текстовое окно с экрана.
Строка состояния
Строка состояния (рис. 2.7) содержит координаты текущего положения курсора и девять кнопок переключения режимов работы
Рис. 2.7
В левом углу строки выведены три числа, характеризующие координаты курсора X, Y, Z в текущей системе координат.
Кнопки строки состояния включают/выключают такие режимы:
Они изображены в виде символов, если навести на нее стрелку то отобразится следующее:
ШАГ (SNAP) - режим, при котором курсор мыши может перемещаться лишь по узлам невидимой сетки.
СЕТКА (GRID) - нанесение на графическую зону для облегчения ориентирования узлов вспомогательной сетки.
ОРТО (ORTHO) - режим, при котором курсор мыши может перемещаться лишь в горизонтальном или вертикальном направлениях.
ОТС-ПОЛЯР (POLAR) - режим полярного отслеживания, при котором программа показывает направления от текущей точки под определенными углами
ПРИВЯЗКА (OSNAP) - режим объектной привязки, который автоматизирует поиск расположения характерных точек графических объектов.
ОТС-ОБЪЕКТ (OTRACK) – режим отслеживания объектной привязки, при котором пользователь получает сообщение о расстоянии между курсором и характерными точками объектов
DYN — режим, при котором в поле рисунка появляется дополнительное командное окно, в котором отображаются вводимые с пульта величины. Эти величины выводятся в командное окно после нажатия клавиши Enter.
ВЕС (LINEWEIGHTS) - режим отображения на экране толщины линий. По умолчанию все линии на рисунке имеют толщину 0,25 мм. AutoCAD позволяет вычерчивать линии различной толщины. Действительная толщина линий отображается на экране только при включенном режиме
БЫСТРЫЕ СВОЙСТВА – режим, при котором можно вызывать некоторые свойства.
МОДЕЛЬ (MODEL) - режим работы в пространстве модели.
Далее идут второстепенные свойства программы.
Рисунки в системе AutoCAD могут быть созданы в пространстве листа (Paper Space) или в пространстве модели (Model Space). В пространстве листа задаются размеры чертежного листа, например 210X297 мм, после чего выполняется вычерчивание объекта в определенном масштабе. Иначе говоря, для выполнения рисунка применяется технология, присущая выполнению чертежа обычными "ручными" методами.
В пространстве модели рисунок создается по реальным размерам объекта, т.е. в масштабе "один к одному". Законченный рисунок может быть перенесен в пространство листа в заданном масштабе. В системе AutoCAD целесообразен именно такой подход.
