12.2. Определение лимитов рисунка
Для построения чертежа прежде всего необходимо определить и задать графическому редактору габаритные размеры рисунка. При выполнении рисунка в пространстве модели основой чертежа являются реальные размеры объекта в натуральную величину, то есть в масштабе "один к одному". В данном случае к габаритным размерам фасада 46800x29420 мм (см. рис. 12.2) необходимо прибавить дополнительные зоны, для размещения размеров и надписей, которые будут выноситься на рисунок. По этой причине изберем размеры рисунка 60000Х 40000 мм.
Для установления рамки рисунка выполняем команду LIMITS:
Command: LIMITS
Reset Model space limits:
ON/OFF?<Lower left corner> <0.0000,0.0000>: <Enter>
Upper right corner <420.0000,297.0000>: 60000,40000
Включим режим отслеживания лимитов:
Command: LIMITS
Reset Model space limits:
Specify lower left corner or [ON/OFF] <0.0000,0.0000>: ON

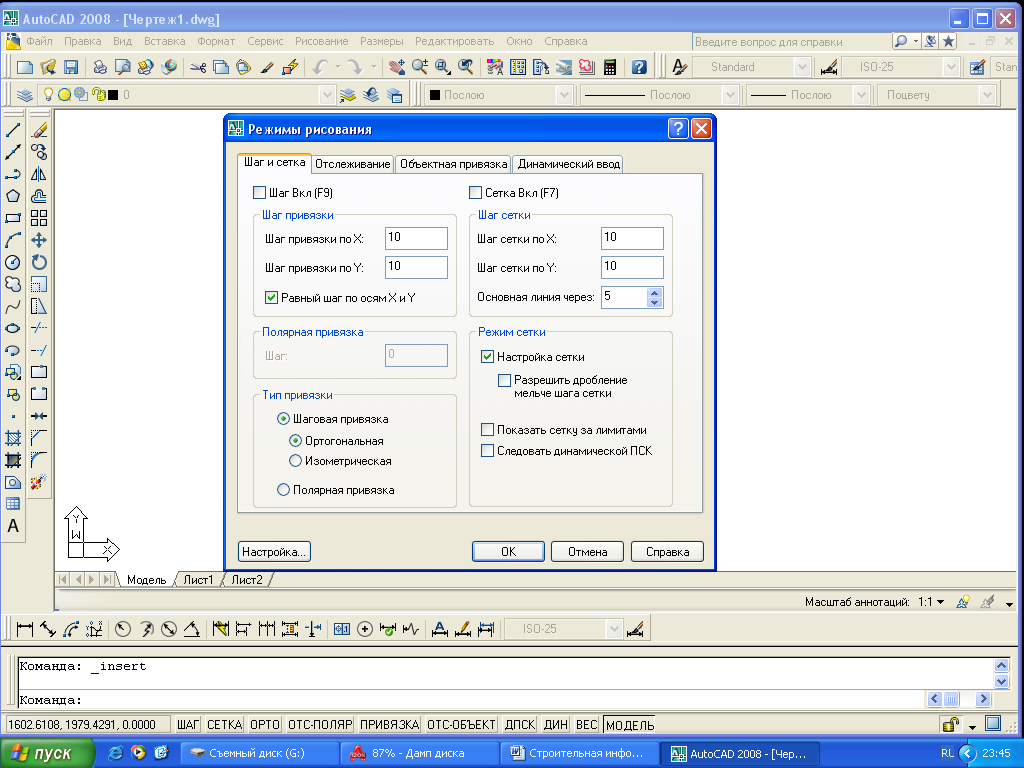

Для лучшей ориентировки целесообразно нанести на графическую зону в границах рисунка вспомогательную видимую сетку. Исходя из избранных размеров рисунка, примем шаг сетки по обеим осям равным 1000 мм. Шаг сетки назначаем в диалоговом окне Режимы рисования (рис. 12.5), которое выводится на экран из падающего меню Инструменты/ Настройки черчения/ Шаг и сетка. Это же окно можно вызвать из контекстного меню, которое выводится в результате щелчка правой кнопки мыши по кнопке Шаг или Сетка.
Рис. 12.5
Для вывода в графическую зону области всего рисунка необходимо из падающих меню отдать команду Вид/ Масштаб/ Все. Поле рисунка будет обозначено узлами сетки (рис. 12.6).
12.3. Построение стеновой панели
Изображение стеновой панели (рис. 12.3) может быть построено разными способами. Так, можно применить команду LINE (Отрезок) и построить панель как набор прямолинейных отрезков. Можно также построить панель с помощью команды RECTANG (Прямоугольник). Можно, в конце концов, скомбинировать эти две команды: внешние границы панели и окна построить командой RECTANG, а вертикальные и горизонтальные линии в окне - командой LINE. Применим именно такой способ.
Стеновую панель можно построить в любом месте графической зоны и затем перенести или скопировать в надлежащие места. Но, имея в виду применение впоследствии команды ARRAY (Массив), построим нижнюю левую панель непосредственно на фасаде.
В данном случае для построения чертежа удобно, чтобы начало системы координат находилось в левом нижнем углу крайней левой панели первого этажа (точка А на рис. 12.2). Пусть эта точка на чертеже имеет координаты 6000, 6000. Вводим свою собственную систему координат
Убедившись, что получен удовлетворительный фрагмент рисунка, сохраняем его в файле C:\RIS\FASAD, при помощи команды Файл/ Сохранить как... (рис 12.7)
Рис. 12.7
12.4. Нанесение стеновых панелей на фасад
Для нанесения окон на фасад воспользуемся командой ARRAY (Массив). Отдача команды приводит к появлению диалогового окна (рис. 12) Здесь в соответствующих окошках необходимо ввести: количество стр 9, количество столбцов 13, расстояние между строками 3000, расстояние между столбцами 3600
Рис. 12.8
Для задания объекта, который станет базовым при построения массива щелкнем на кнопке Выбор объектов и в ответ на запросы графического редактора выберем объект, указав мышью две точки т1 и т2 определяющие два угла рамка выбора.
После изменения масштаба ранее выбранная сетка становится слишком густой и исчезает с экрана. В командном окне при этом появляется сообщение
Grid too dense to display
С помощью падающих меню Инструменты/ Настройки черчения/
Шаг и сетка установим шаги сетки и шаги привязки: 3600 мм по оси X и 3000 мм по оси Y (рис. 12.9).
Рис12.9.
