10.2. Вставка блока в рисунок (insert)

Вставка встроенных и внешних блоков в рисунок выполняется с помощью команды INSERT (Вставить), которая вызовет появление диалогового окна (рис. 10.3).

Рис. 10.3

Команда дает возможность вставить в текущий рисунок блоки, а также любые файлы AutoCAD, В процессе вставки необходимо определить точку на текущем рисунке, с которым совместится базовая точка блока, масштабные коэффициенты по каждой из осей координат, а также угол поворота блока относительно базовой точки.

В зоне Точка вставки выбирается один из способов задания положения точки на текущем рисунке. Для задания положения графическим способом необходимо ввести отметку в поле Указать на экране и затем указать точку мышью. Если снять отметку, то активизируются поля для введения числовых значений координат точки вставки

Зона Масштаб предназначена для установления масштабов блока. Величины масштабов по осям координат вводятся в соответствующие поля. Если масштабы одинаковы по всем осям, то достаточно ввести лишь масштабный коэффициент по оси X и ввести пометку в поле Равные масштабы. Если масштабный коэффициент больше единицы, то блок увеличивается, если меньше единицы - уменьшается. Если же в направлении какой-либо оси ввести отрицательный коэффициент, то блок по отношению к этой оси отобразится зеркально. Указанные масштабные коэффициенты могут быть заданы во время диалога, если в поле Указать на экране ввести пометку, щелкнув на нем мышью.

В зоне Угол поворота можно задать угол поворота блока относительно базовой точки, введя в соответствующее поле величину угла в градусах.

Следует заметить, что с помощью команды INSERT любой рисунок, который сохраняется в файле с расширением .dwg, можно вставить в другой рисунок как внешний блок. В этом случае базовой будет точка с координатами 0,0. В случае необходимости положение базовой точки рисунка можно определить командой BASE, которая отдается с пульта дисплея или из падающих меню Рисование/Блок/ База.

Система AutoCAD рассматривает блок как один объект. Поэтому для внесения изменений в отдельные элементы, которые составляют блок, необходимо предварительно расчленить блок, то есть представить его как совокупность отдельных элементов. Для этого необходимо вставить пометку в поле Расчленить. Расчленение может быть сделано и позже с помощью команды EXPLODE (Расчленить), которую можно отдать с пульта дисплея или из пиктографического меню рисования, после чего в ответ на запрос программы выбрать блок, который подлежит расчленению

11. Справки

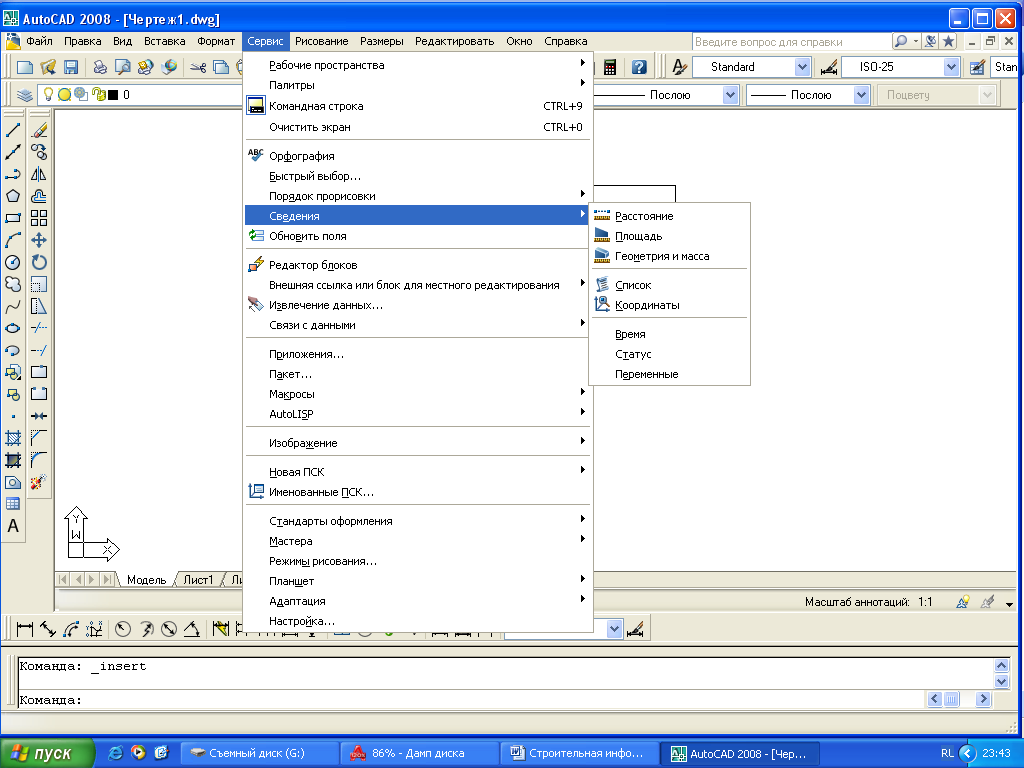

Система AutoCAD разрешает получать определенные справочные данные относительно вычерченных объектов. Команды, которые выполняют указанные действия, собраны в падающем меню Инструменты/ Запрос (рис. 11.1).

Рис 11.1

11.1. Расстояние (dist)

Команда определяет расстояние между любыми двумя точками графической зоны (например, длину отрезка), проекции расстояния на координатные оси, а также угол наклона к оси X. Команда предлагает вопрос относительно двух точек рисунка:

Specify first point:

Укажите первую точку:

. Specify second point '

Окажите вторую точку:

После задания точек в командное окно выводятся геометрические характеристики отрезка, соединяющего указанные точки

Так, для отрезка, изображенного на рис. 11.2, применение команды DIST происходит следующим образом:

Specify first point: A

Specify second point: В

Distance = 120.0000, Angle in XY Plane = 35, Angle from XY Plane = 0

Delta X = 98.2982, Delta Y = 68.8292, Delta Z = 0.0000
