8.2. Команда dtext (Однострочный текст)

Команда применяется для создания небольших, как правило, однострочных надписей. На чертежах чаще всего встречаются именно такие надписи. Наряду с этим командой можно пользоваться и для нанесения многострочных текстов.

Команду DTEXT можно отдать из падающих меню Рисовать/ Текст/ Однострочный или с пульта дисплея. В обоих случаях в командное окно выводится следующий запрос

Current text style: "STYLE1" Text height: 50.0000

Specify start point of text or [Justify/Style]:

Текущий стиль текста "STYLE1". Высота текста: 50.0000

Обозначьте начальную точку текста или [Выравнивание/Стиль]:

Начальную точку текста можно указать, задав ее координаты или щелкнув мышью в графической зоне. Прежде чем определять положения точки, пользователь имеет возможность, введя символ 5, выбрать другой стиль текста вместо предлагаемого или включить режимы выравнивания, введя символ /.

После введения начальной точки AutoCAD задает вопросы относительно угла наклона и содержания строки текста

Specify rotation angle of text <0>:

Укажите угол поворота текста значение по умолчанию>:

Enter text:

Введите текст:

В ответ на первый запрос необходимо ввести величину угла наклона текстовой строки в градусах, а на второй - ввести текст. Ввод текста завершается нажатием клавиши Enter.

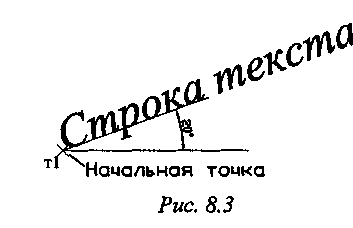

Так, для создания наклонной текстовой строки на рис. 8.3 происходил такой диалог:

Command: DTEXT

Current text style: "STYLE1" Text height: 50.0000 Specify start point of text or [Justify/Style]:т1

Specify rotation angle of text <0>: 20

Enter text: Строка текста Enter text: <Enter>

Команда DTEXT дает возможность располагать текст с определенными условиями: размещать текст между двумя заданными точками, выводить текст влево или вправо от начальной точки, центрировать текст по отно­шению к заданной точке. Для этого необходимо включить опцию выравнивания

Current text style: "STYLE1" Text height: 50.0000

Specify start point of text or [Justify/Style]: J

После этого в командное окно выводится запрос относительно способа выравнивания текста

Enter an option [Align /Fit /Center /Middle /Right /TL /TC /TR /ML IMC /MR/BL/BC/BR]:

Введите опцию [Вписанный /Центр /Середина /Вправо /ВЛ /ВЦ /ВП /ПЛ/СЦ/СП/НЛ/НЦ]:

8.3. Команда мтехт (Многострочный текст)

Команда отдается с пульта дисплея, из падающего меню Рисовать/ Текст/Многострочный... или из пиктографического меню рисования. После ввода команды в командное окно выводятся запросы относительно рамки, в которую будет вписан текст:

Command: mtext Текущий текст, стиль: STYLEL Высота текста: 50.0000

Specify first corner:

Укажите первый угол:

Specify opposite corner or [Height/Justify/Line spacing /Rotation /Style /Width]:

Укажите противоположный угол или [Высота /Выравнивание /Междустрочный интервал /Обращение/Стиль/Ширина]:

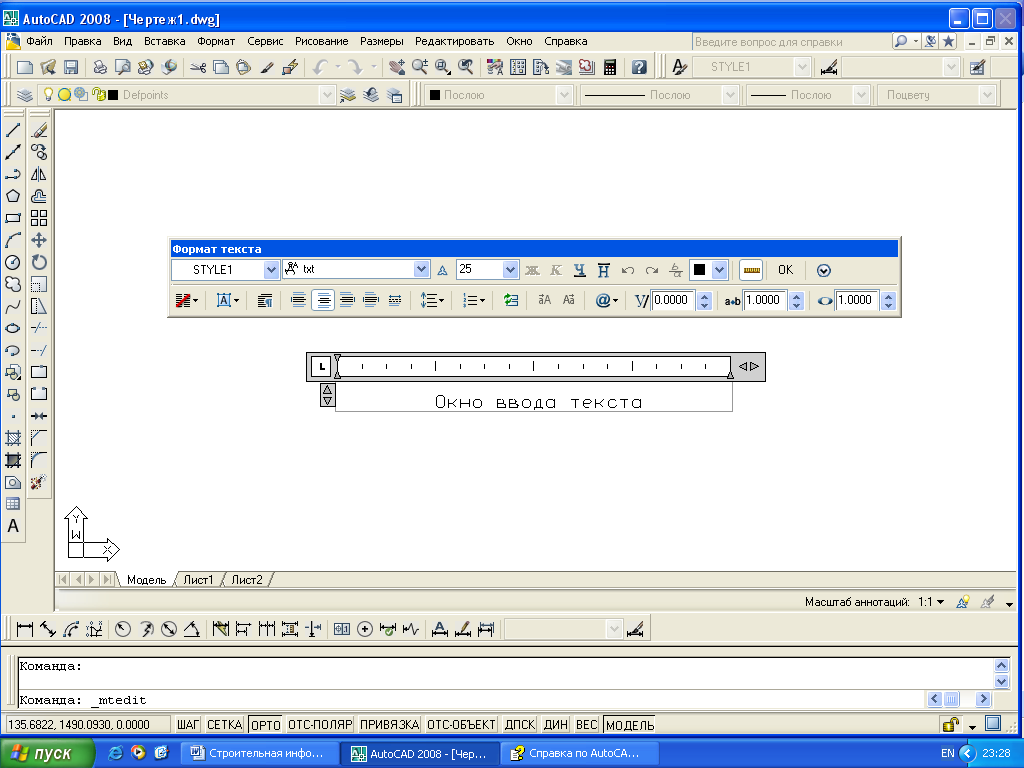

В ответ на запросы следует аналитически или графически ввести точки т1 и т2, ограничивающие рамку, в которой будет размещаться текст, после чего на экран выводится инструментальная панель текстового редактора (рис. 8.4а) и окно для ввода текста (рис. 8.4.6)

а

б

Рис. 8.4

Текст вводится в окно ввода текста с клавиатуры или загружается из буфера. Имя текстового стиля, вид шрифта, высота символов, размещение текста в окне ввода могут быть выбраны из соответствующих списков инструментальной панели
