Глава 4 - gprs Служба пакетной передачи данных по радиоканалам общего пользования
GPRS использует общий физический ресурс радиоинтерфейса совместно с существующими ресурсами системы GSM с коммутацией каналов. Службу GPRS можно рассматривать как наложенную на сеть GSM. Это позволяет использовать одну и ту же физическую среду в сотах как для передачи речи с коммутацией каналов, так и для передачи данных с коммутацией пакетов. Ресурсы GPRS могут выделяться под передачу данных динамически в периоды, когда отсутствует сессия передачи информации с коммутацией каналов.
Для GPRS будет использовать те же физические каналы, но эффективность их использования намного больше по сравнению с традиционной GSM с коммутацией каналов, поскольку несколько пользователей GPRS могут использовать один канал. Это позволяет повысить утилизацию каналов. Кроме того, GPRS использует ресурсы только в период передачи и приема данных.
4.1 Архитектура сети gprs
На приведено ниже рисунке показана структура системы GPRS. Поскольку GPRS является новой службой GSM, для нее используется существующая инфраструктура GSM с некоторыми модификациями. Решение для системы GPRS разрабатывалось таким образом, чтобы можно было быстро внедрять GPRS на сети с небольшими затратами.
Для внедрения GPRS необходимо выполнить модернизацию программного обеспечения элементов существующих сетей GSM, за исключением BSC, для которого требуется модернизация аппаратных средств (см. рис. 4.1). В сети GSM появляются два новых узла: Обслуживающий узел поддержки GPRS – Serving GPRS Support Node (SGSN) и Шлюзовой узел поддержки GPRS – Gateway GPRS Support Node (GGSN). Эта два узла физически могут быть реализованы в виде одного аппаратного узла. Возможно гибкое внедрение GPRS, сначала возможно, например, внедрение централизованного узла GPRS, который может представлять собой комбинацию узлов SGSN и GGSN. На следующей стадии они могут быть разделены на выделенные узлы SGSN и GGSN.
Ниже описывается, каким образом внедрение системы GPRS оказывает влияние на узлы GSM и какие терминалы GPRS существуют в сети.

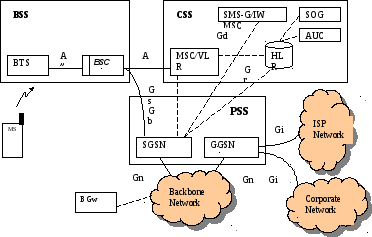

Рис. 4.1 Архитектура сети GPRS (показаны BSS, CSS и PSS)
Интерфейс между SSGN и BSC является поддерживающим открытый интерфейс Gb, определенный в стандарте ETSI. Этот интерфейс позволяет оператору работать с мультивендорной конфигурацией.
4.2 Система базовых станций (bss)
Система GPRS по радиоинтерфейсу взаимодействует с MS, передавая и принимая радиосигналы через систему BSS. BSS управляет передачей и приемом радиосигналов для всех видов сообщений: речи и данных, передаваемых в режиме коммутации каналов и коммутации пакетов. При внедрении GPRS для базовых станций BTS требуется дополнительное программное обеспечение и дополнительные аппаратные блоки.
BSS используется для разделения данных, передаваемых в режиме коммутации каналов и в режиме коммутации пакетов, поскольку только сообщения, передаваемые в режиме коммутации каналов направляются в MSC. Пакеты перенаправляются в новые узлы коммутации пакетов GPRS.
Система коммутации каналов (css)
CSS представляет собой традиционную систему SS сети GSM, включающую в себя уже рассмотренные ранее узлы (см. Главу 1, раздел 1.7: «Описание компонентов сети GSM»).
При внедрении GPRS необходима модернизация программного обеспечения MSC, которая позволяет выполнять комбинированные процедуры GSM/GPRS, например, комбинированную процедуру подключения MS (Attach): IMSI/GPRS.
Внедрение GPRS не оказывает влияния на GMSC, так как этот центр участвует в установлении соединения к абонентам сети GSM от абонентов сети фиксированной связи PSTN.
HLR является базой данных, в которой содержатся все абонентские данные, в том числе данные, относящиеся к абонированию службы GPRS. Таким образом, в HLR хранятся данные как для службы коммутации каналов, так и для службы коммутации пакетов. Эта информация включает в себя, например, разрешение/запрет на использование услуг GPRS абоненту, имя узла доступа (Access Point Name – APN) провайдера службы Интернет (Internet Service Provider – ISP), а также указание на то, выделены ли для MS адреса IP. Эта информация хранится в HLR как контекстное абонирование (context subscription) протокола пакетной передачи данных PDP. В HLR может храниться до 5 контекстов PDP на одного абонента. Доступ к хранящейся в HLR информации осуществляется из SGSN. При роуминге обращение за информацией может осуществляться в HLR, не связанный с собственным узлом SGSN.
Для работы HLR в сети GPRS необходима модернизация его программного обеспечения.
