Носители и устройства для передачи данных
Соединительные системы
Обмен данными между компьютерами в сети осуществляется по линиям связи. В качестве линий связи применяют как физические провода различного типа (сетевые кабели), так и беспроводные системы. Рассмотрим эти системы.
Прямое кабельное соединение. Для соединения двух компьютеров между собой используют порты компьютера:
последовательный (COM-порт) |
~148 Кбит/с |
15 метров |
параллельный (LPT-порт) |
~250 Кбит/с |
Не более 300 метров |
USB-порт |
~1 Мбайт/с |
Не более 5 метров |
Такой вид связи удобен для соединения всего лишь двух компьютеров, и к тому же ограничен расстоянием.
Кабельное соединение. Для такого соединения нужна сетевая карта на каждом компьютере и сетевой кабель.
В настоящее время применяются три основных вида кабеля:
‑

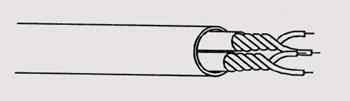

витая пара – кабели на основе
скрученных пар медных проводов.
Скручивание проводов уменьшает влияние
внешних электромагнитных полей на
передаваемые сигналы. (дешевизна, низкая
защита от помех, скорость передачи
данных 10-100 Мбит/с, максимальное
расстояние - 100 м).
–

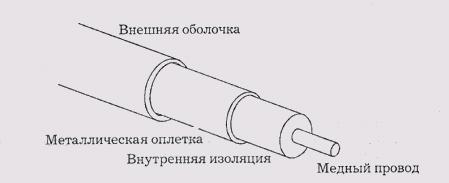

коаксиальный кабель на основе медной
жилы – медный проводник окруженный
несколькими защитными оболочками (более
высокая помехозащищенность, механическая
прочность, скорость передачи данных до
10 Мбит/с, максимальное расстояние -
500 м).
–

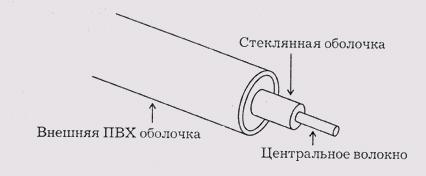

волоконно-оптический кабель состоит
из центрального стеклянного или
пластикового проводника, окруженного
покрытием и внешней защитной оболочкой.
Данные передаются по кабелю с помощью
лазерного или светодиодного передатчика,
который посылает световые импульсы
через центральное волокно (максимальная
защита от помех, скорость передачи
данных до 2 Гбит/с, максимальное
расстояние до 2 км). Однако этот тип
кабеля наиболее жесток и сложен в
установке, что делает его самым дорогим.
Беспроводное (бескабельное) соединение. Для соединения на каждый компьютер устанавливают специальные ЭМ (электромагнитные) передатчики.
Для передачи сигналов используются волны различной частоты:
-
радиоволны (могут проходить сквозь препятствия, дорогая технология)
-
микроволны (спутниковая связь, используются параболические антенны, работа зависит от погоды)
-
инфракрасное излучение (пульт дистанционного управления, не может проходить через препятствие)
Технология Bluetooth
Скорость передачи данных – до 723,2 Кбайт/с. Возможна передача данных и голоса. Максимальное расстояние - от 10 до 30 метров (ведутся работы над увеличением этого расстояния до 100 метров). Данная технология не требует прямой видимости или какой-либо направленной антенны, соединение может быть установлено даже через стену.
Особенность технологии Bluetooth: различные Bluetooth-устройства соединяются друг с другом автоматически, стоит им только оказаться в пределах досягаемости.
Соединительное оборудование
Соединительное оборудование используется для соединения компьютера и носителя для передачи данных.
1. Сетевая карта – предназначена для подсоединения компьютера к кабелю. От производительности сетевой карты зависит производительность сети в целом.
2. Модем – предназначен для подключения компьютера к сети Internet через телефонную линию. По носителю информация передается с помощью аналогового сигнала, а в компьютере хранится в цифровом виде.
Перевод аналогового сигнала в цифровой называется модуляцией, а цифрового в аналоговый – демодуляцией. Устройство, осуществляющее эти процессы, называется модемом (модулятор-демодулятор)
Модемы могут использоваться для связи компьютеров и даже целых сетей.
3. Повторитель – используется для увеличения максимальной длины кабеля (максимальной длины сегмента). Каждый кабель имеет максимальную длину сегмента, но эту ограниченность можно преодолеть, используя повторитель. Это устройство помещается в конце сегмента, и посылает повторно сигнал на следующий сегмент. И так далее.
Но существует предел использования повторителей, так как их использование увеличивает время передачи информации. Если время довольно большое, то соединения не происходит.
4. Концентратор (Hub) – используется для объединения компьютеров в единую сеть топологии «звезда».
5. Маршрутизатор – соединяет между собой несколько локальных сетей и предназначен для поиска наиболее оптимального пути до клиента в сети.
