Введение
Для инженерной практики проектирования тепловой защиты РДТТ необходимы простые методы расчета, позволяющие при минимальных затратах времени оценить в первом приближении ожидаемый уровень температуры нагрева материала стенки за время работы двигателя.
Разработка таких аналитических методов расчета становится возможной при введении ряда допущений, упрощающих решение тепловой задачи:
1.
Значение коэффициента теплоотдачи
от продуктов сгорания (ПС) в материал
стенки не изменяется в течение времени
работы двигателя.
2.
Основные теплофизические характеристики
(ТФХ) материала стенки (
)
принимаются постоянными, не зависящими
от уровня температуры его нагрева.
3. Тепловой поток на внешнюю поверхность стенки из окружающей среды отсутствует, на внутреннюю поверхность материала стенки воздействует тепловой поток, поступающий от ПС.
«Оценка теплового состояния элемента конструкции камеры двигателя без теплоизоляции» Задание № 1.1
Определить уровень теплового воздействия продуктов сгорания на материал стенки в заданном сечении цилиндрической части корпуса РДТТ с вкладным зарядом (рис. 1.1) в течение времени работы двигателя.
|
|
|

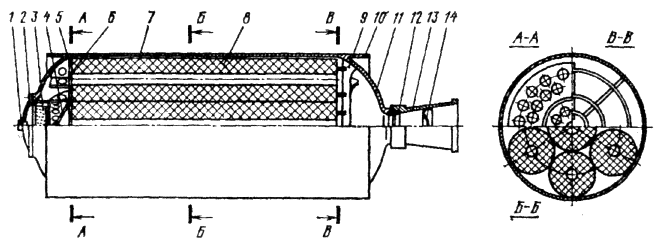

Рис. 1.1. Схема РДТТ с вкладным многошашечным зарядом: 1 - пиропатрон; 2 - передняя крышка; 3 – воспламенительное устройство; 4 - центральный упор с рассекателем; 5 - переднее днище; 6 - передний упор; 7 – обечайка двигателя; 8 - заряд твёрдого ракетного топлива; 9 - сопловая решётка; 10 - узел стыковки; 11 - заднее днище; 12 - сменный вкладыш критического сечения сопла; 13 - сопловой раструб; 14 – герметизирующая заглушка сопла |
