3. Энергообеспечивающая подсистема
Для
тонкостенных металлических труб наиболее
широко применяют соединения с развальцовкой
трубы (рис.
3.37, а) и с врезающимся кольцом (рис. 3.37,
б), допускающие многократный монтаж-демонтаж
(до 15 — 20 раз)
без нарушения герметичности.

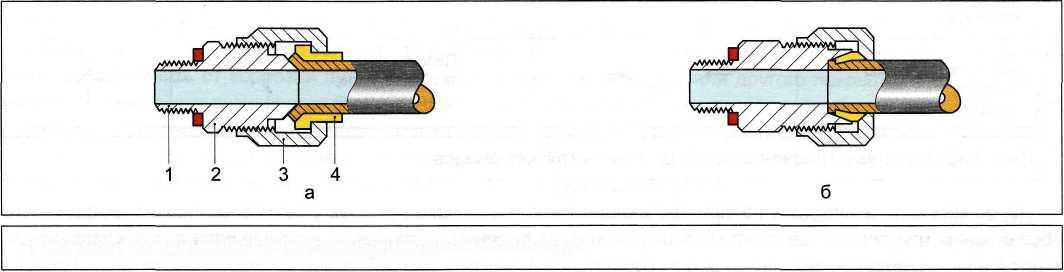

Рис.
3.37. Соединения тонкостенных металлических
труб
Соединение с врезающимся кольцом (рис. 3.37, б) не требует применения специального инструмента и предварительной разделки конца трубы. Оно также включает штуцер и накидную гайку, между которыми располагается кольцо, упирающееся своими коническими поверхностями в соответствующие конические расточки в штуцере и гайке. При завинчивании гайки кольцо, деформируясь, врезается в поверхность трубы, что препятствует ее выскальзыванию и обеспечивает необходимую герметичность соединения. При использовании таких соединений предъявляют повышенные требования к точности геометрических размеров и качеству наружной поверхности трубы.
Для предотвращения утечек по присоединительной резьбе соединений используют резиновые и пластмассовые кольца. Без этих колец можно обойтись, если применяется коническая резьба либо цилиндрическая с тефлоновым покрытием или со вставками из полимерных материалов.
Способ монтажа гибких трубопроводов зависит от их размеров, давления и условий эксплуатации в каждом конкретном случае. Для надежного присоединения эластичных труб применяют в основном два конструктивных решения: 1) соединение с фигурным наконечником штуцера и накидной гайкой (рис. 3.38, а); 2) быстро-разъемные соединения с цанговым зажимом (рис. 3.38, б).

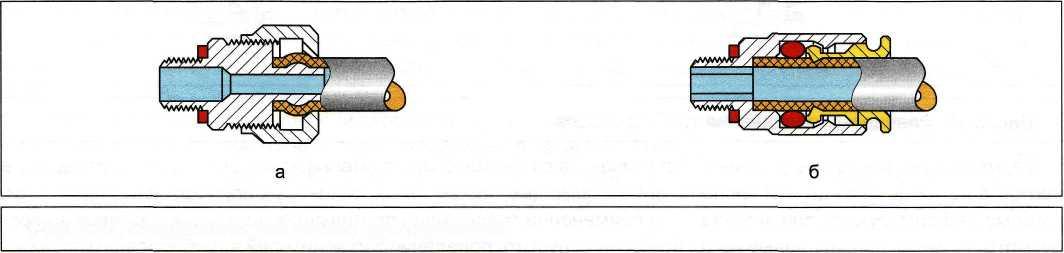

Рис.
3.38. Соединения для гибких трубопроводов
Применение рассмотренных выше прямых соединений приводит к резкому перегибу шланга в случае, когда он подводится к плоскости присоединения под малым углом. Избежать этого и сэкономить монтажное
44
—остранство можно путем использования угловых соединений — L-образных (рис. 3.39, а) или тройников оис. 3.39' б).

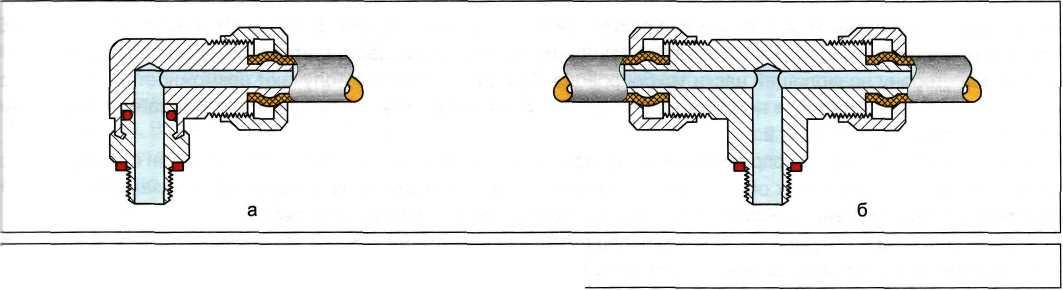

Рис.
3.39. Угловые соединения для гибких
трубопроводов
Если
для удобства прокладки гибких
трубопроводов выход соединения должен
быть ориентирован в пространстве
определенным образом, применяют
конструкции, в которые обеспечена
возможность проворачивания
одной части соединения относительно
другой (рис. 3.39, а). Чтобы предотвратить
утечки воздуха между подвижными частями
соединения, устанавливают уплотнительное
резиновое кольцо.
Для удобной разводки нескольких разнонаправленных трубопроводов от одной точки присоединения используют многосекционные разводные коллекторы (рис. 3.40).

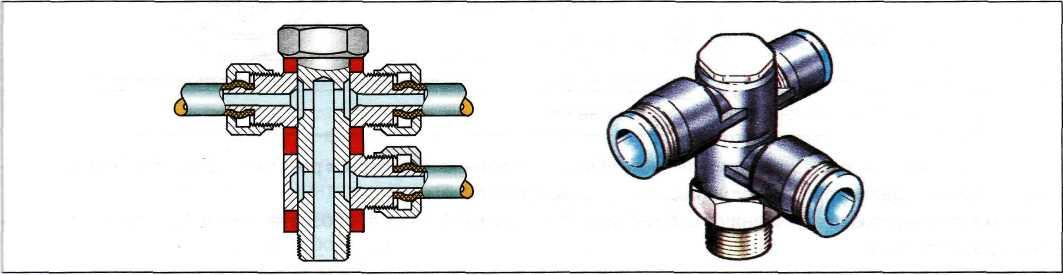

Рис.
3.40. Многосекционный разводной коллектор
Количество
секций коллектора выбирают в зависимости
от числа соединяемых трубопроводов.
Секции стя--ивают
между собой через уплотнения пустотелым
болтом, который, по существу, является
присоединительным
элементом. Предусмотрена возможность
проворота секций относительно оси
болта, что позволяет отводить
трубопроводы в нужных направлениях
без перегибов.

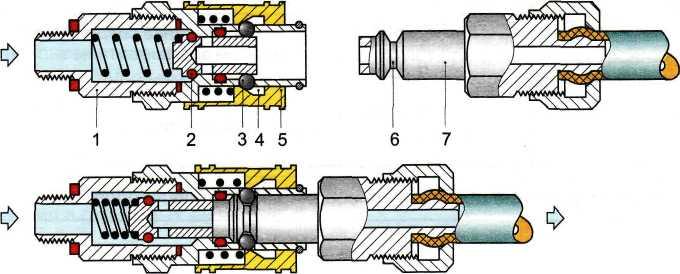

Рис. 3.41. Быстроразъемная муфта
45
В тех случаях, когда необходимо разъединить трубопровод без потери герметизации в подводящей его части, применяют быстроразъемные муфты (рис. 3.41).
