4.3. Эпюр № 3. Образование поверхностей
Задача 1. Дать название и построить в трех проекциях очерк кривой поверхности, заданной определителем.
Задача 2. Построить линию пересечения кривой поверхности и плоскости общего положения.
Задача 3. Построить истинную фигуру сечения поверхности плоскостью общего положения.
Координаты точки O (начало координатных осей) для всех вариантов отсчитывать от правого нижнего угла рамки чертежа: по горизонтали – 190, по вертикали – 160.
Координаты исходных геометрических образов (геометрическая часть определителя) приведены на с. 38 – 42.
Принятые обозначения
i – ось вращения;
A, B, C, D – точки, принадлежащие образующим (в вариантах 3,11) или направляющим (в вариантах 6, 7, 10, 13, 15, 16, 17, 18);
K – точка пересечения секущей плоскости и оси OX;
F – центр кривых линий (окружностей или эллипсов), являющихся образующими – в вариантах 1, 5, 8, 14, 19 или направляющими в вариантах – 2, 4, 9, 12;
– плоскость параллелизма;
– секущая плоскость общего положения, заданная следами;
а – направляющая.

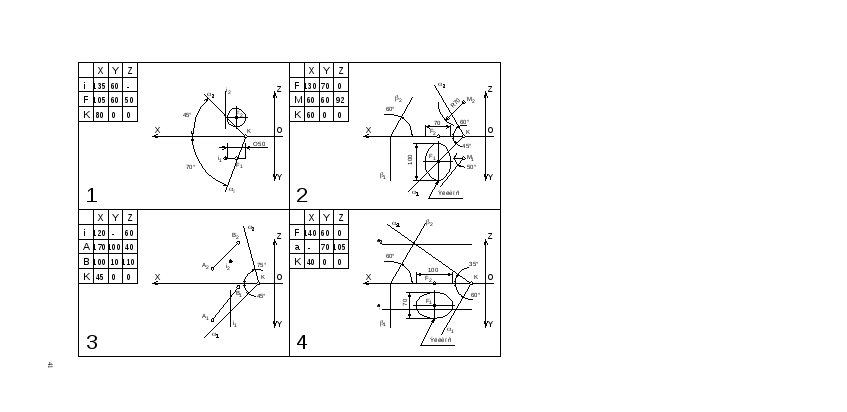

Варианты исходных данных к эпюру № 3 (конструирование поверхностей)

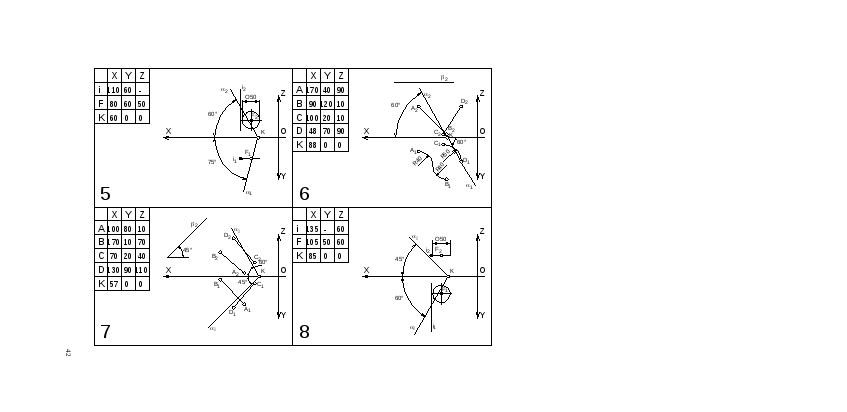

Варианты
исходных данных к эпюру № 3 (конструирование
поверхностей)

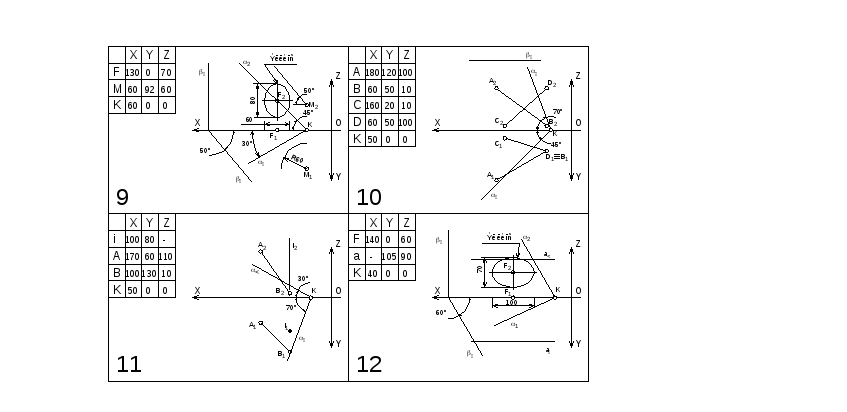

Варианты
исходных данных к эпюру № 3 (конструирование
поверхностей)

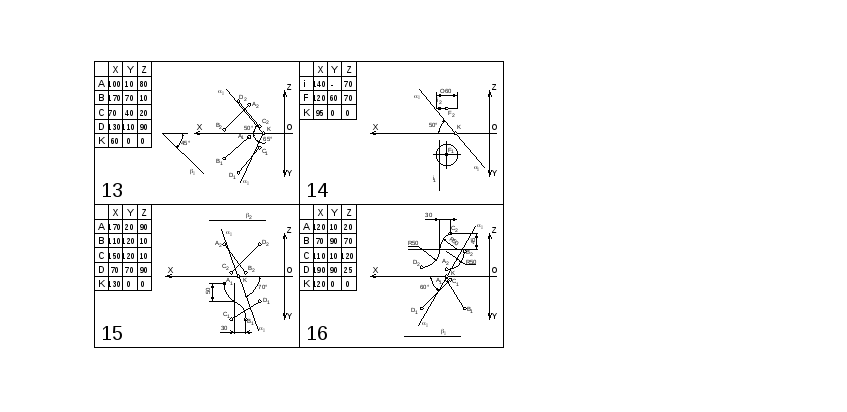

Варианты
исходных данных к эпюру № 3 (конструирование
поверхностей)

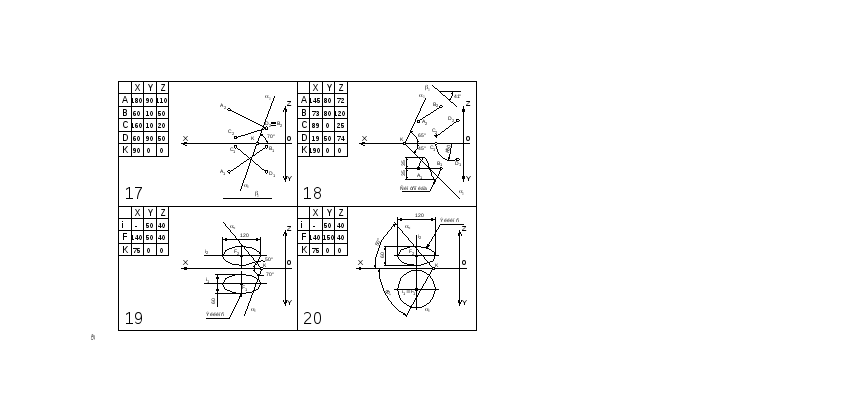

Варианты
исходных данных к эпюру № 3 (конструирование
поверхностей)
Пример решения задач в эпюре № 3
Пусть требуется построить поверхность по следующим данным: две направляющие линии (кривая и прямая) и плоскость параллелизма (рис. 9).
Необходимо дать название поверхности и построить фигуру сечения её плоскостью общего положения.
Мы видим, что поверхность задана своим определителем. Известно, что если из двух направляющих одна – кривая линия, а другая – прямая, то в результате движения образующей по ним параллельно какой-либо плоскости должна получаться поверхность коноида.
Для наглядного изображения коноида построим его каркас из образующих.
О
На рис. 10 показан еще один пример построения поверхности – цилиндроида.
