2.4. Внутренняя отделка здания

Внутренняя поверхность наружных стен и поверхности перегородок оштукатуриваются известково-песчаным раствором. Стены ванных комнат, кухонь и уборных облицовываются керамической плиткой светлого тона на высоту 1,8 м.

Потолки всех помещений окрашивают в белый цвет известковой краской. Стены комнат окрашивают в постельные тона. Если окна выходят на север, северо-запад или северо-восток, то стены окрашивают в светлые и теплые тона. При выходе окон на юг, юго-восток или юго-запад используют краски холодных тонов. Окраску проводят два раза по грунтовке.

Стены внутренних коридоров окрашиваются за два раза водоэмульсионными красками насыщенных тонов.

Столярные изделия (окна, двери) окрашиваются белой масляной краской два раза по шпатлевке и грунтовке. Плинтусы и полы окрашиваются масляной краской полового цвета за 2 раза. Паркетные полы – лакируются.

2.5. Фасад здания

Наружные стены представляют собой панели заводского изготовления, не требующие дополнительной отделки на строительной площадке.

Фасад окрашивается фиолетовой и розовой краской бледных тонов.

Используются декоративная отделка.

3. Конструктивное решение здания

Каркасно-панельная строительная система является наиболее

распространённой в практике проектирования массовых общественных зданий, несмотря на то, что она менее экономична, чем бескаркасная. Эта система в большей степени удовлетворяет основным функциональным требованиям проектирования общественных зданий – возможности гибкости планировочных решений и их трансформации в процессе эксплуатации здания.

В основе проектирования каркасно-панельных общественных зданий у нас лежит унифицированное конструктивное решение сборного железобетонного каркаса, предусмотренного каталогом унифицированных индустриальных изделий .

Основой конструктивного решения системы является сборный железобетонный каркас, запроектированный по связевой схеме, в которой роль горизонтальных диафрагм жёсткости выполняют диски сборных железобетонных перекрытий, а вертикальных – поперечные и продольные пилоны – диафрагмы жёсткости. Стык ригеля с колонной – шарнирный со скрытой консолью и приваркой низа ригеля к консоли колонны.

3.1. Элементы несущего остова здания

Несущим остовом здания является каркасно-панельная стена шириной 300 мм.

В проекте используются плиты покрытия многопустотные (серия 1.041.1-2), которые обеспечивают пространственную жесткость каркаса вместе со связевыми панелями. Плиты рассчитаны на вертикальные равномерно распределенные нагрузки. При монтаже плиты укладываются на слой раствора цемента толщиной 10 мм. В качестве предварительно напрягаемой арматуры принята сталь стержневая термометаллически упрочненная, классов Ат-V, Ат-IV по ГОСТ 10884-81.

Верхняя и нижняя зоны плит армируются сварными стыками. На приопорных участках в промежутках между пустотами установлены каркасы.

3.1.1. Фундаменты

Фундаменты каркасно-панельных зданий серии 1.020-1 в зависимости от геологических условий площадки строительства могут быть решены сборными железобетонными стаканного типа, свайными с монолитным ростверком на кустах свай или в виде монолитной плиты.

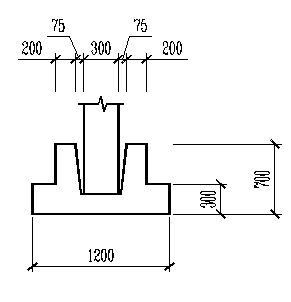

В курсовом проекте предусмотрены сборные железобетонные фундаменты стаканного типа 1Ф15.9-1 (см. рис. 1).

Схема фундамента

Рисунок 1
