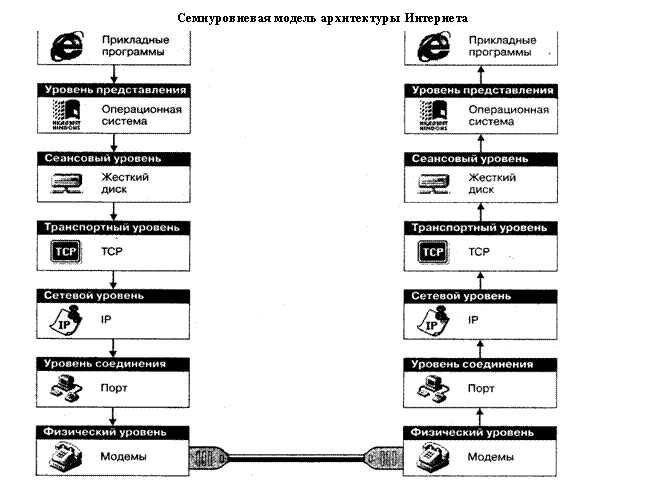

5. Сетевой уровень. А что, если соединить между собой пару компьютеров и
пересылать между ними данные, нарезанные на пакеты по протоколу TCP?
Это тоже будет Интернет?
Нет, это будет не Интернет, а интранет — разновидность локальной сети.
Такие сети существуют — их называют корпоративными. Они популярны тем,
что все пользовательские программы, разработанные для Интернета, можно
использовать и в интранете. Не правда ли, удобно работать с компьютером,
установленным в соседней комнате, теми же средствами, которыми мы работаем с
компьютерами, находящимися в Америке?
Интернет отличается от локальных сетей не только единым транспортным
протоколом, но и единой системой адресации. Подведем итог. Если взглянуть на
Интернет с пятого уровня, то можно сказать, что Интернет — это всемирное
объединение множества компьютеров, каждый из которых имеет уникальный IP-
адрес.
6. Уровень соединения. Дело подходит к тому, чтобы физически передать
сигналы с одного компьютера на другой, например с помощью модема. На этом
уровне цифровые данные из пакетов, созданных ранее, накладываются на физические
сигналы, генерируемые модемом, и изменяют их (принято говорить модулируют).
Как и все операции в компьютере, эта операция происходит под управлением
программ. В данном случае работают программы, установленные вместе с драйвером
модема. При взгляде с шестого уровня Интернет — это совокупность компьютерных
сетей или автономных компьютеров, объединенных всевозможными (любыми)
средствами связи.
|
|
|
|
7. Физический уровень. При взгляде с самого «низкого» уровня Интернет
представляется как всемирная паутина проводов и прочих каналов связи. Сигнал от
одного модема (или иного аналогичного устройства) отправляется в путь по каналу
связи к другому устройству. Физически этот сигнал может быть пучком света,
потоком радиоволн, пакетом звуковых импульсов и т. п. На физическом уровне
можно забыть о данных, которыми этот сигнал промодулирован. Люди, которые
занимаются Интернетом на этом уровне, могут ничего не понимать в компьютерах.
Каналы передачи информации
Каналы передачи информации предназначены для передачи сообщений от источника к потребителю. При заданных характеристиках линий связи основными задачами являются анализ и синтез операторов преобразования сигналов на передающей и приемной стороне, которые определяются видом канала передачи информации.
Виды каналов передачи информации
По назначению каналы передачи информации подразделяются на телефонные, телеметрические, передачи цифровых данных и др. В зависимости от характера линий связи различают каналы радиосвязи и каналы проводной связи: кабельные, волноводные, волоконно-оптические и др. Наилучшими характеристиками обладают кабельные линии связи, работающие в диапазоне частот от сотен килогерц до десятков мегагерц.
Каналы радиосвязи различных частотных диапазонов во многих случаях позволяют организовать дальнюю связь без промежуточных станций и поэтому являются более экономичными по сравнению с кабельными.
Наибольшее распространение в многоканальной телефонной и телевизионной связи получили наземные радиорелейные линии связи, работающие в диапазоне частот от десятков мегагерц до десятков гигагерц.
Спутниковые линии связи по принципу работы представляют собой разновидность радиорелейных линий с ретрансляторами, установленными на искусственных спутниках Земли, что обеспечивает дальность связи около 10000 км для каждого спутника. Диапазон частот спутниковой связи в настоящее время расширен до 250 ГГц, что обеспечивает повышение качественных показателей систем связи.
Переход на более высокочастотные диапазоны позволяет получить остронаправленное излучение при малых размерах антенн, уменьшить влияние атмосферных и промышленных помех, организовать большое число широкополосных каналов связи.
По характеру сигналов на входе и выходе каналов различают дискретные, непрерывные и дискретно-непрерывные каналы.
Аналоговый канал
Аналоговый канал - канал, передающий аналоговые сигналы.
Дискретный канал
Discrete channel
Дискретный канал - канал, предназначенный для передачи дискретных сигналов. Дискретный канал состоит: -из физической среды передающей сигналы в обе стороны; и - из пары канальных сервисных блоков.
Дискретные каналы характеризуются: -скоростью передачи (биты в секунду); и - величиной помех.
Дуплексный канал
Дуплексный канал - канал передачи данных, осуществляющий одновременную передачу сигналов в двух направлениях. Дуплексный канал используется в тех случаях, когда требуется высокая пропускная способность.
Канальный уровень
Data link layer
Канальный уровень - второй уровень модели OSI, осуществляющий: - обмен между взаимодействующими станциями служебными пакетами, подтверждающими готовность к передаче данных (инициализация); - обмен между взаимодействующими станциями служебной информацией, подтверждающей правильность соединения (идентификация); - выделение в последовательности передаваемых битов границ знаков (синхронизация); - формирование кадров (сегментация); - обеспечение прозрачности соединения для вышерасположенного уровня; - обеспечение одинаковой скорости передачи и приема (управление потоком); - контроль ошибок и запрос повторной передачи; - обработку сбойных ситуаций; - разрыв логического соединения (завершение работы канала); - контроль за состоянием канала (управление каналом).
Канальный уровень подразделяется: - на верхний подуровень LLC управления логической связью; и - на нижний подуровень MAC управления доступом к среде передачи.
Линия связи
Канал связи
Line
Линия связи - технические устройства и физическая среда, обеспечивающие передачу данных.
Логический канал
Logical channel
Логический канал - путь, по которому данные передаются от одного порта к другому.
Логический канал прокладывается в одном либо в последовательности физических каналов. При этом логический канал может использовать частотную полосу, либо интервалы времени, выделенные в физическом канале.
В зависимости от числа абонентов, взаимодействующих во время сеанса друг с другом, выделяют три типа логических каналов: - логический канал, обеспечивающий передачу данных между двумя абонентами; - логический канал, связывающий одного абонента с группой абонентов; - логический канал, осуществляющий в локальной сети связь друг с другом группы абонентов.
Моноканал
Monochannel
Моноканал - канал, одновременно передающий сигналы группе систем.
Моноканал состоит из одного или нескольких параллельно расположенных общих звеньев, блоков доступа и абонентских звеньев.
Мультиплексирование
Multiplexing
Мультиплексирование - технология разделения средств передачи данных между группой использующих их объектов. В результате мультиплексирования в одном физическом канале создается группа логических каналов. Различают временное и частотное мультиплексирования.
Оптический канал
Волоконно-оптическая линия связи
Optical channel
Оптический канал - канал, предназначенный для передачи сигналов света по линиям связи, состоящим из световодов и оптических усилителей. Источником света является оптический передатчик, управляемый лазером или светодиодом. Прием света осуществляется фотодиодом.
Оптические каналы обеспечивают высокую скорость и надежность передачи данных.
Полудуплексный канал
Полудуплексный канал - канал передачи данных, передающий сигналы поочередно в двух направлениях.
Псевдо-дуплексный канал
Псевдо-дуплексный канал - канал передачи данных, в котором данные передаются почти одновременно в обе стороны (методом пинг-понга).
Симплексный канал
Симплексный канал - канал передачи данных, направляющий сигналы только в одном направлении. Симплексные каналы используется в телевидении, радиовещании и телеметрии.
Синхронный канал
Синхронный канал - канал, обеспечивающий синхронизацию процесса передачи данных.
Телефонный четырехпроводной канал
Телефонный четырехпроводной канал - дуплексный канал телефонной связи, состоящий из двух витых пар, по одной из которых сигналы направляются в одну сторону, а по другой паре - в обратную сторону.
Узел коммутации
Switching node
Узел коммутации - ретрансляционная система, соединяющая более двух каналов. В зависимости от решаемых задач различают: -узлы коммутации каналов; -узлы коммутации пакетов; -узлы смешанной коммутации; - узлы интегральной коммутации.
Физический канал
Physical link
Физический канал - средство передачи сигналов между системами и их компонентами.
Физический канал состоит из одной или нескольких физических сред и аппаратуры передачи данных. Точки соединения сред и аппаратуры характеризуются интерфейсами. В физическом канале прокладывают логические каналы.
Скорость передачи информации — скорость передачи данных, выраженная в количестве бит, символов или блоков, передаваемых за единицу времени. Теоретическая верхняя граница скорости передачи информации определяется теоремой Шеннона-Хартли.
Рассматривая все возможные многоуровневые и многофазные методы шифрования, теорема Шеннона-Хартли утверждает, что ёмкость канала C, означающая теоретическую верхнюю границу скорости передачи информации, которые можно передать с данной средней мощностью сигнала S через один аналоговый канал связи, подверженный аддитивному белому гауссовскому шуму мощности N равна:
где
C— ёмкость канала в битах в секунду;
B — полоса пропускания канала в герцах;
S — полная мощность сигнала над полосой пропускания, измеренной в ваттах или вольтах в квадрате;
N — полная шумовая мощность над полосой пропускания, измеренной в ваттах или вольтах в квадрате;
S/N — отношение сигнала к шуму(SNR) сигнала к гауссовскому шуму, выраженное как отношение мощностей.
