X. Общие сведения о конструктивных элементах покрытий
одноэтажных промзданий.
Все конструктивные системы покрытия можно рассматривать с двух позиций, которые имеют особое влияние на архитектурный облик всего сооружения. Во-первых, с позиции работы конструкции в одном, двух или нескольких направлениях одновременно и тогда мы их делим на плоскостные и пространственные. Во-вторых, с позиции отсутствия или наличия распора в конструкции и тогда мы имеем дело с безраспорными и распорными конструкциями.

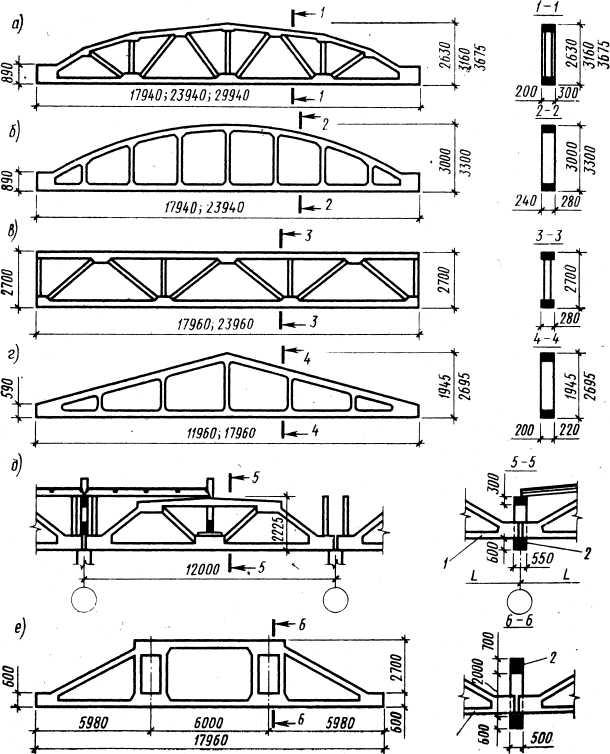

П лоскостными называют конструкции, работающие только в одной вертикальной плоскости, проходящей через опоры; к ним относятся балки, фермы, рамы, арки (рис. X-1); к ним следует отнести и те конструкции, которые можно разрезать вертикальными плоскостями вдоль пролета на отдельные элементы, причем каждый элемент независимо от другого будет тоже работать, как плоскостной. К примеру, разрезанная по длине вертикальными плоскостями вдоль пролета двусторонне опертая плита будет работать как ряд отдельных балок (по балочной схеме), а аналогично разрезанный свод, как ряд автономных арок.
В отличие от плоскостных пространственные покрытия работают одновременно в двух или нескольких направлениях. К ним относятся: перекрестные системы, оболочки, складки, висячие покрытия, пневматические конструкции и др. (рис. X-2)
У распорных конструкций под влиянием собственной массы и внешних вертикальных нагрузок возникают на опорах помимо вертикальных еще и горизонтальные составляющие реакций, именуемые распором. Безраспорными конструкциями называются такие, у которых горизонтальные составляющие опорных реакций отсутствуют.
Классификация конструкций покрытий
Безраспорные |
Плоскостные |
Пространственные |
Плиты Балки Фермы Пневмобал-ки |
Плиты, опертые по контуру Перекрестно-ребристые Перекрестно-стержневые |
|
Распорные |
Своды Арки Рамы Пневмоарки |
Оболочки Складки Висячие покрытия Воздухоопорные оболочки |
В таблице «Классификация конструкций покрытий» перечислены основные плоскостные и пространственные системы с делением их на безраспорные и распорные.
Материалы, из которых изготовляют современные конструкции покрытия: бетон, сталь, дерево — для небольших сравнительно пролетов и особенно в районах, богатых лесом; алюминиевые сплавы — для конструк ций специального назначения.
Рис. X-1 Безраспорные конструкции покрытий:

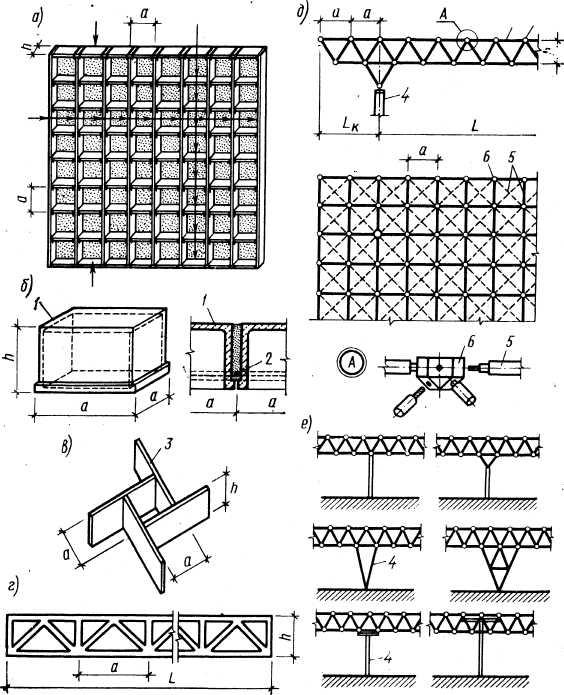

а – перекрестно – ребристое покрытие
б – арочная бескаркасная ферма
а – рама бесшарнирная
б – двухшарнирная

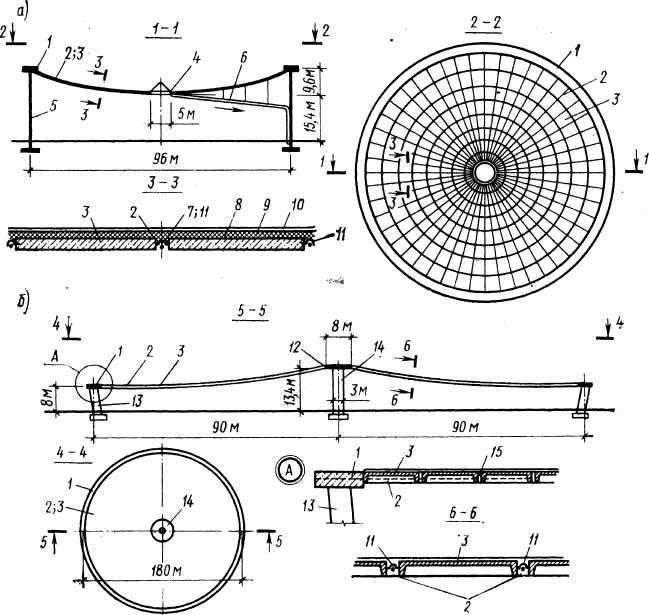

г – висячая сборная оболочка
с опорой в центре
