2. Ход работы
2.1 Запустить программу Electronics Workbench 5.12.
2.2 С помощью программы открыть схему электрического принципиальную резистивного усилителя, собранного на транзисторе по схеме с ОЭ n-p-n типа. Назначение элементов и принцип работы усилителя изложены в теоретических сведениях.

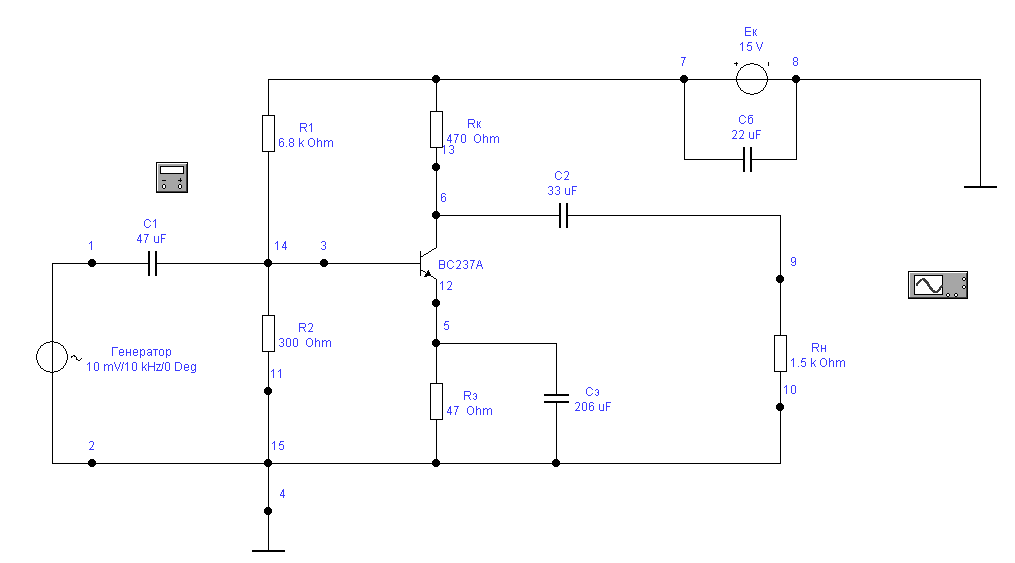

Рисунок 5 – Принципиальная схему усилителя
2.3 К выходам «Генератора» (точки 1 и 2) необходимо подключить канал А осциллографа (выходы 1 и 4). Второй канал осциллографа(выходы 2 и 3) подключить к выходу усилителя (точки 9 и 10).
2.4 Задать амплитуду колебаний генератора в соответствии с таблицей 1.
Таблица 1
|
№ вар. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
|
Uг,(мВ) |
7 |
7,2 |
7,4 |
7,6 |
7,8 |
8 |
8,4 |
8,8 |
9,2 |
9,4 |
9,6 |
10 |
10,2 |
10,4 |
10,6 |
|
№ вар. |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
30 |
|
Uг,(мВ) |
10,8 |
11 |
11,1 |
11,2 |
11,4 |
11,6 |
11,8 |
12 |
12,1 |
12,2 |
12,4 |
12,6 |
12,8 |
12,9 |
13 |
2.5 Включить
схему(запустить программу) с помощью
кнопки
на верхней панели и через 2-3 секунды
нажать кнопку
.
2.6 С помощью осциллографа убедиться в том, что сигнал на выходе усилителя является синусоидальным и противофазным входному.

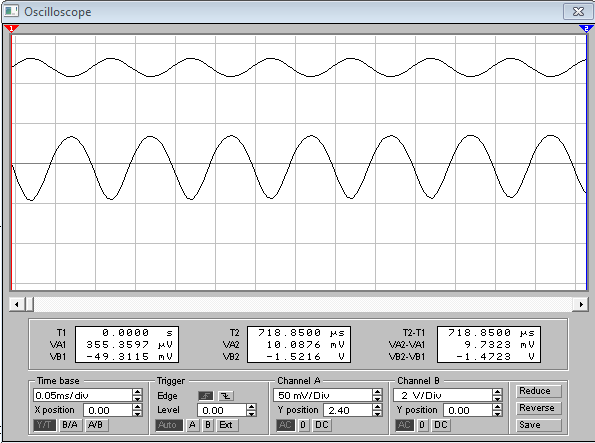

Рисунок 6 – осциллограмма
С помощью осциллографа мы убеждаемся в том, что сигнал на выходе усилителя является синусоидальным и противофазным входному,т.е. в один и тот же момент времени наблюдается максимум одного колебания и минимум другого.
2.7Измерить коэффициент усиления по напряжению усилителя.
2.8 Измерить период гармонических колебаний.
2.9 Результаты измерений занести в таблицу 2.
Таблица 2
|
Ku |
T |
f |
|
121 |
51*10-6 |
0,02*104 |
2.10Исследовать работу усилителя в статическом режиме. Измерить потенциалы всех узловых точек усилителя, а именно (см. рисунок 5): точки 1 и 4(Uвх), 3 и 4(Uб), 6 и 4(Uк), 5 и 4(Uэ), 7 и 4(Ек), 9 и 4(Uвых), а также напряжения между точками: Uбэ(3-5), Uкэ(6-5), URк (7-6). Uбк(3-6).
Результаты измерений занести в таблицу 3.
Таблица 3
|
Uбп |
Uкп |
Uэп |
Екп |
Uвых |
Uвх |
Uбэп |
Uкэп |
URКп |
Uбкп |
|
0,998 |
7,2 |
0,3 |
15 |
0 |
0 |
0,76 |
7 |
7,73 |
-6,273 |
Убедиться:
а) что напряжение – это разность потенциалов:
Uбэ = Uб – Uэ =0,698 В
Uкэ = Uк – Uэ =6,9В
Uбк = Uб – Uк =-6,202В
б) что напряжение
Ек = URКп + Uкэп + Uэп =15,03В
2.11 Измерить постоянные токи покоя базы Iбп, эмиттера Iэп, коллектора Iкп, делителя Iд в статическом режиме(см. рисунок 2 кратких теоретических сведений).
2.12Результаты измерений занести в таблицу 4.
Таблица 4
|
Iб0 |
Iк0 |
Iэ0 |
Iд |
|
0,01 мА |
2,29мА |
2,28мА |
0,67мА |
Убедиться, что ток Iэп = Iкп + Iбп, т.е Iэп = Iкп + Iбп =2,29 мА

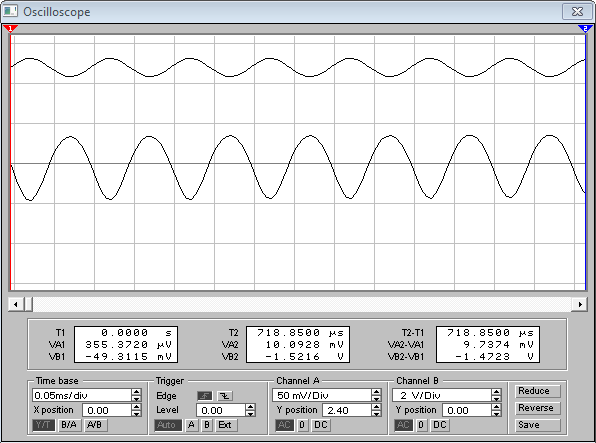

2.13Осцеллограммы напряжения на базе и напряжения на входе
.
2.14Осцеллограммы напряжения на коллекторе и напряжения на выходе
2.15 Исследовать влияние нагрузки на работу усилителя.
Таблица 5
|
Rн |
0,1 Ом |
500 Ом |
15 кОм |
100кОм |
∞ |
|
Umвых |
0 В |
97.3 В |
189.7 В |
202.4 В |
202.4 В |
